金手指工艺可行性确认
- 5***9Y
- 3683
- 1
5***9Y
3683
1要做一个M.2 2280的标准小板（板厚0.8mm，板子大小22mm*80mm），涉及金手指需求，想问贵司是否能做

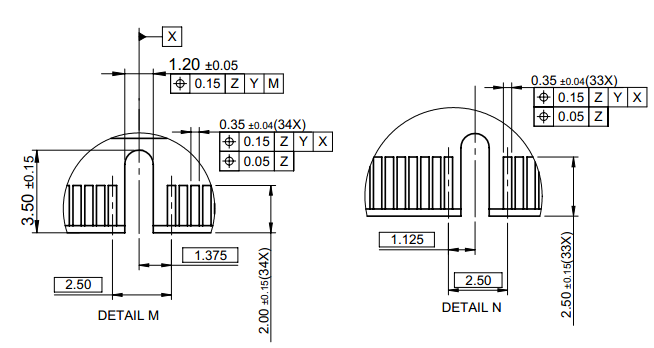

1.金手指PIN大小： 0.35mm*2mm和0.35mm*2.5mm，PIN中心点间距0.5mm
2.斜边需求
1.金手指PIN大小： 0.35mm*2mm和0.35mm*2.5mm，PIN中心点间距0.5mm
2.斜边需求
点赞
互动评论1
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***5G)2020-11-25 16:36:44
0
楼主，金手指PIN大小： 0.35mm*2mm和0.35mm*2.5mm，PIN中心点间距0.5mm可以满足。

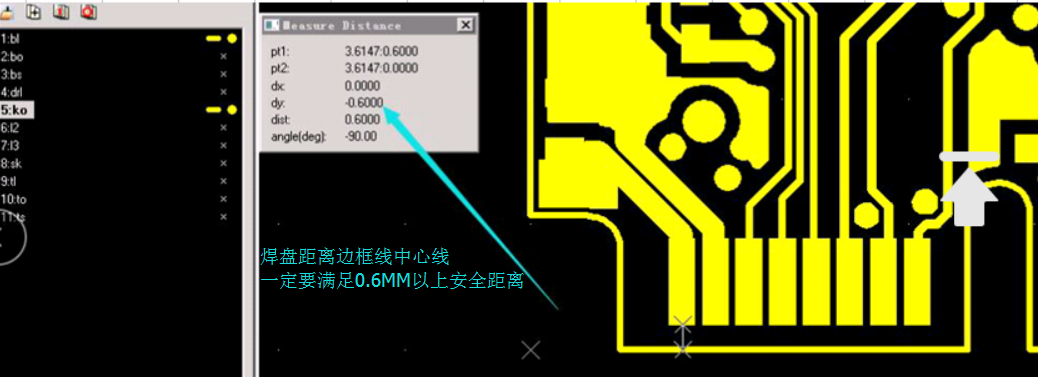

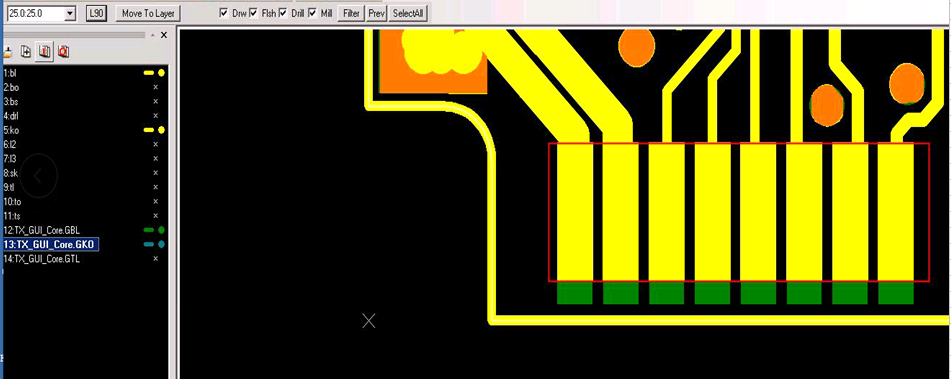

金手指斜边设计需注意，如下图绿色是原文件，黄色是掏焊盘优化过生产文件。
金手指斜边设计需注意，如下图绿色是原文件，黄色是掏焊盘优化过生产文件。
