如何放置方形孔焊盘？
1***7W
2459
2
耳机插座是方形孔的插座，在焊盘下画了需要开方形孔的尺寸，但打样就没开孔。问：如何放置方形孔焊盘？
点赞
互动评论
2
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2020-12-26 09:49:25
0
楼主，90度直角目前行业内都满足不了哈！建议您在椭圆槽四个角放圆孔来做补偿，接近90度。
陈***(1***7W) 2020-12-25 19:41:07
0
焊盘下用机械层画了需要开方形孔的尺寸，不能识别，用禁止布线层，画了尺寸，就提示外框无法识别！
官方工作人员(5***5G)
2020-12-26 09:50:01

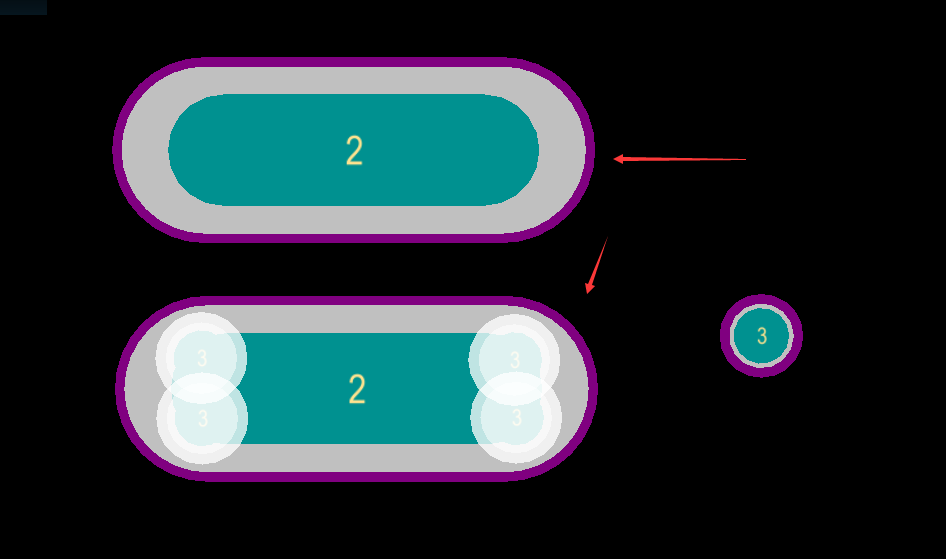

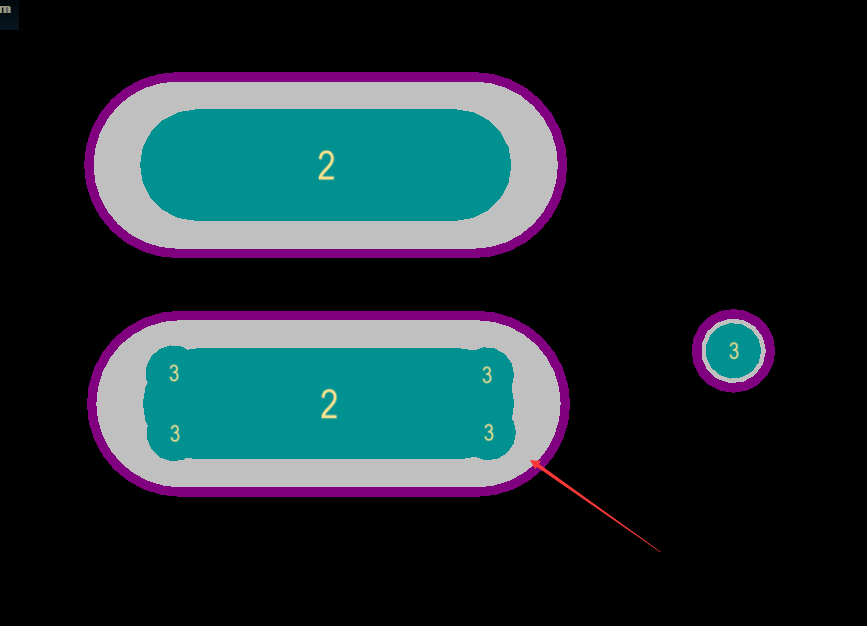

您画法不对，看上图，更正你的设计
