PCB相关

PCB孔槽

5***67W 3评论 · 148阅读

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!

与我有关的留言
官方工作人员(5***05G) 1#

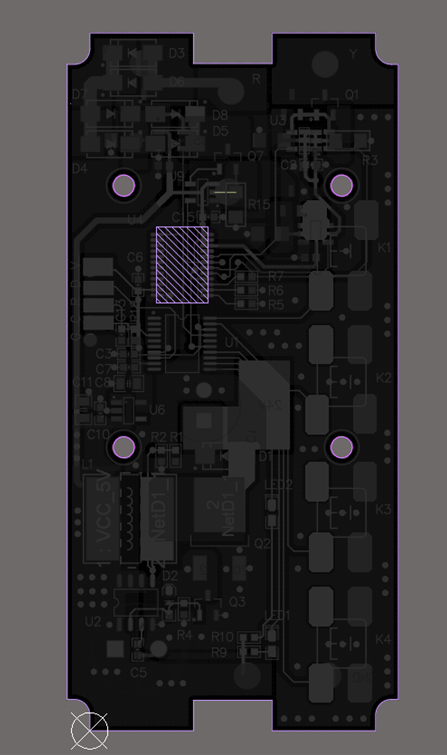

楼主,板框和孔槽在机械一层和禁止布线层都有画这个明显不对,你所需要成形的元素没统一到唯一正确的成形层。
正确的方法是板内需要成形的螺丝孔或不规则的槽(绘制的形状),请同您唯一正确的边框层绘制。
如KEEP-OUT层和机械层都有完整边框,嘉立创只取机械层元素成形,KEEP-OUT的数据不理会。
如N个机械层都有完整边框层,默认取最小的机械层做为成形层(最小理解,机械1,机械2,机械3,机械4)按机械1层元素成形,机械2,机械3,机械4的数据不理会。

2021-01-13 17:29:12
0
回复
与我有关的留言
客户(5***67W) 作者 2#

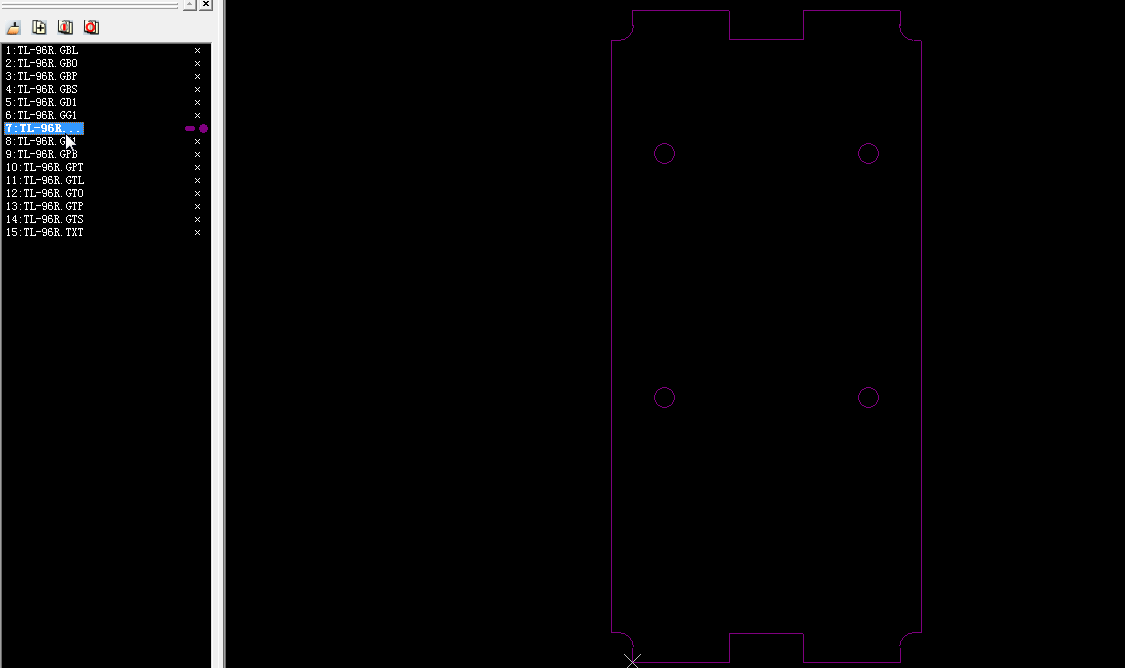

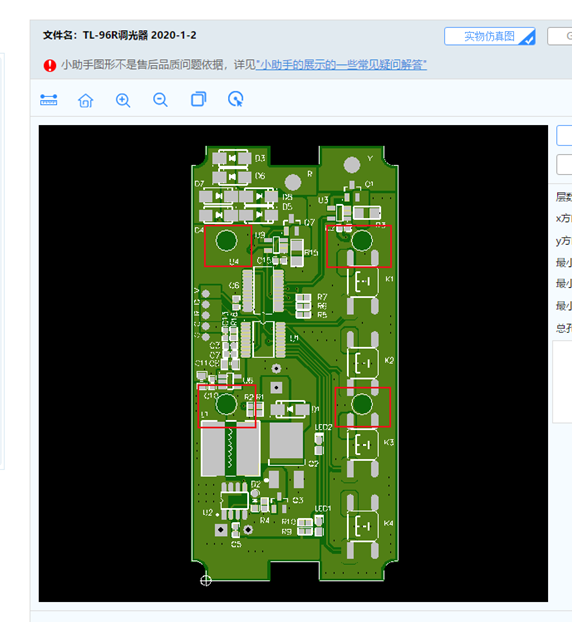

前面第一个图用错了,我把那个元件封装的层改了。我的意思是:只用机械一层和或者禁止布线层画板框和孔槽,只形成板框,没有形成孔槽,如上图。我之前也是这样画的,机械一层和禁止布线层都画,板框和孔槽都完整,上传上去是可以的,为什么到了这一板就不行了??我以为是显示bug,但是打样回来也是没有给我开孔,就是这样,咋回事?
2021-01-13 18:49:31
0
回复
与我有关的留言
官方工作人员(5***05G) 3#

回复 蒋**(5***67W)发布于2021-01-13 18:49:31 2#

前面第一个图用错了,我把那个元件封装的层改了。我的意思是:只用机械一层和或者禁止布线层画板框和孔槽,只形成板框,没有形成孔槽,如上图。我之前也是这样画的,机械一层和禁止布线层都画,板框和孔槽都完整,上传上去是可以的,为什么到了这一板就不行了??我以为是显示bug,但是打样回来也是没有给我开孔,就是这样,咋回事? 详情>>

2021-01-14 10:21:34
