焊盘表面带铜皮怎样设置
6***3A
370
1
你好，之前在公司打样的PCB板四个孔位是带锡的，客户要求四个孔位是带铜皮的，如果顶层表面只带铜皮，底层不漏锡该怎么设置？附件是客户的四个孔位带铜皮PCB板子和之前打样不带铜皮的PCB板子<img src=‘/uploadfiles/image/20210224/1614130119004089786.png’ title=‘1614130119004089786.png’ alt=‘图一孔位不带铜皮.png’/><img src=‘/uploadfiles/image/20210224/1614130129558063467.png’ title=‘1614130129558063467.png’ alt=‘图2孔位带铜皮 客户板子.png’/>
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-02-24 10:22:44
0

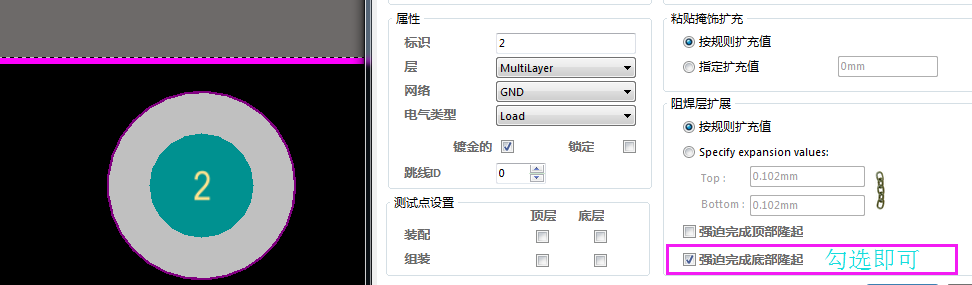

楼主，要求四个孔位是带铜皮，顶层表面只带铜皮（那么顶层焊盘开窗），底层不漏锡（那么底层焊盘不开窗），请按下图设置
