HX-3181,USB四脚要求覆铜
6***3S 234 1

<img src=‘/uploadfiles/image/20210302/1614669529586026887.png’ title=‘1614669529586026887.png’ alt=‘blob.png’/>

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-03-02 16:25:41

2

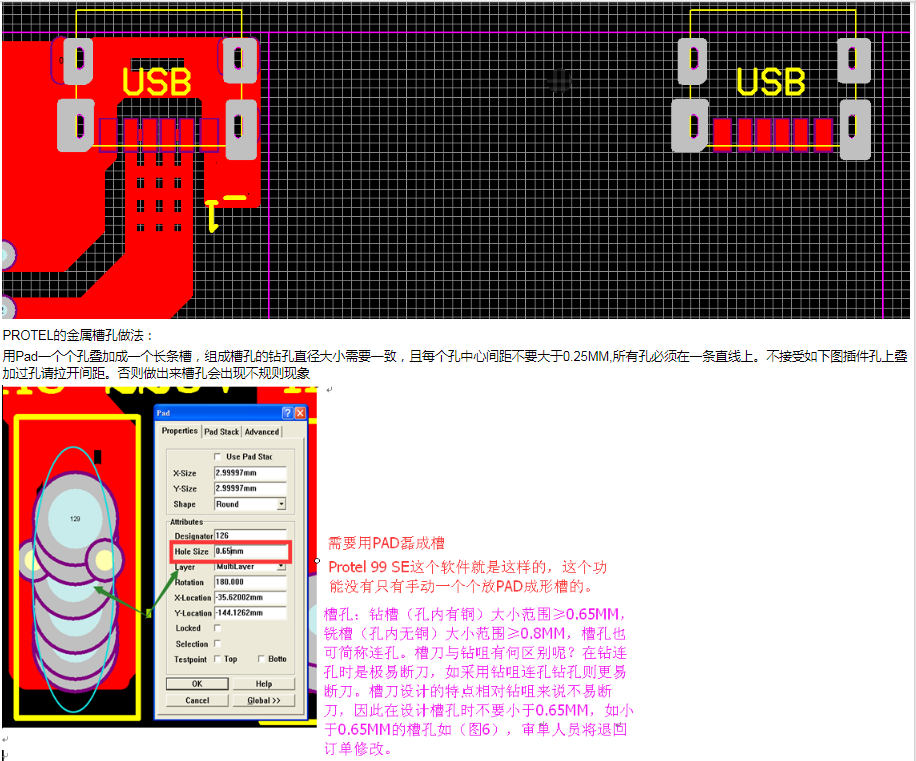

楼主，槽孔不是您这样绘的（下图），您只从自己的角度出发（机械层摆个形状）,没有考虑到与嘉立创的衔接,明明可采用N个PAD孔叠加形成槽孔（椭圆孔）。
其实嘉立创一再提醒https://www.jlc.com/portal/server_guide_64.html请认真读读嘉立创的标准,以后画板子多注意,做一个专业的工程师。
您这样绘图自己还困扰的不得了,而且产品造成损失，还以为板厂没给您加工好。在设计时无非就多画几个PAD（焊盘）,有什么好娴麻烦的。
