开孔问题
2***3A
834
3
请问板子中间可以开方孔吗？如果我的边框用的mech1层，那是不是在板子里也在Mech1层画一个闭合的方框，就可以开一个方孔了？（如图这样的孔<img src=‘/uploadfiles/image/20210309/1615279145168001173.png’ title=‘1615279145168001173.png’ alt=‘Snipaste_2021-03-09_16-38-45.png’/>）
点赞
互动评论
3
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-03-09 16:58:47
0
官方工作人员(5***5G)
2021-03-09 16:57:33
0

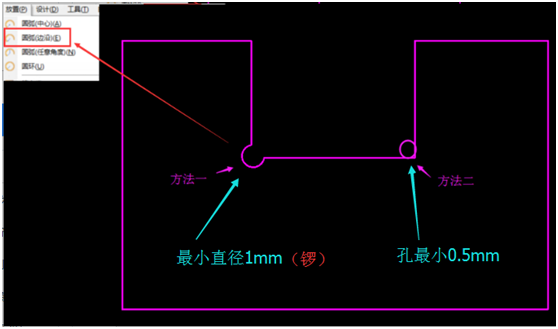

楼主，成形采用CNC数控锣出来的，多多少少有R角，建议按下图绘制，
放置的方法：板内需要成形的螺丝孔或不规则的槽（绘制的形状），请同您唯一正确的边框层绘制。
放置的方法：板内需要成形的螺丝孔或不规则的槽（绘制的形状），请同您唯一正确的边框层绘制。
官方工作人员(5***5G)
2021-03-09 16:57:06
0
楼主，成形采用CNC数控锣出来的，多多少少有R角，建议按下图绘制，
放置的方法：板内需要成形的螺丝孔或不规则的槽（绘制的形状），请同您唯一正确的边框层绘制。
放置的方法：板内需要成形的螺丝孔或不规则的槽（绘制的形状），请同您唯一正确的边框层绘制。
