拼版邮票孔的要求
3***2C 1011 1

PCB设计过程中拼版设计邮票孔的要求和设计要求

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-03-15 13:34:15

0

楼主，工艺边用keep-outlaye 或Mechanical 画出长条边（示情况而定）请同您唯一正确的边框一个层。（宽一般为大于等于3MM）常用有5MM，7MM，10MM。

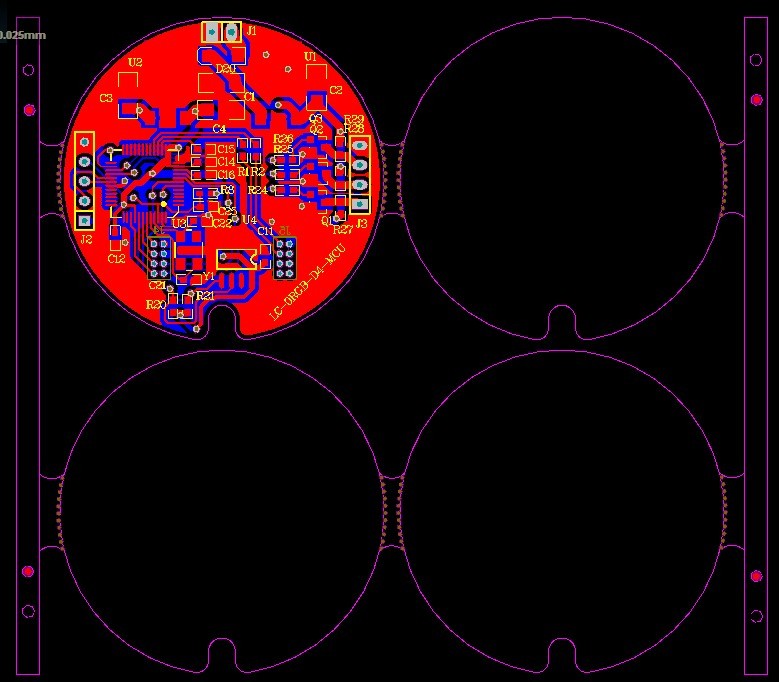

邮票孔加法及连接如下图：

如您红线指的要保留扶助边请如下图方式：
