gerber 文件疑问。
5***3A
855
1
使用Altium Designer 18 输出gerber 文件时，没有生成“下单前注意事项”里提及的“.GDD”分孔图文件，但生成了“.GG1”和“.GD1”文件，<br /><br/><br /><img src=‘/uploadfiles/image/20210320/1616183056682019954.jpg’ title=‘1616183056682019954.jpg’ alt=‘9.jpg’/><br /><br/><br />上传文件后，“.GG1”文件解释为“孔符层”，”.GD1“文件没有说明，<br />想了解一下这2 个文件是否与”.GDD”分孔图文件 具有相同的作用？
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-03-20 09:18:51
0

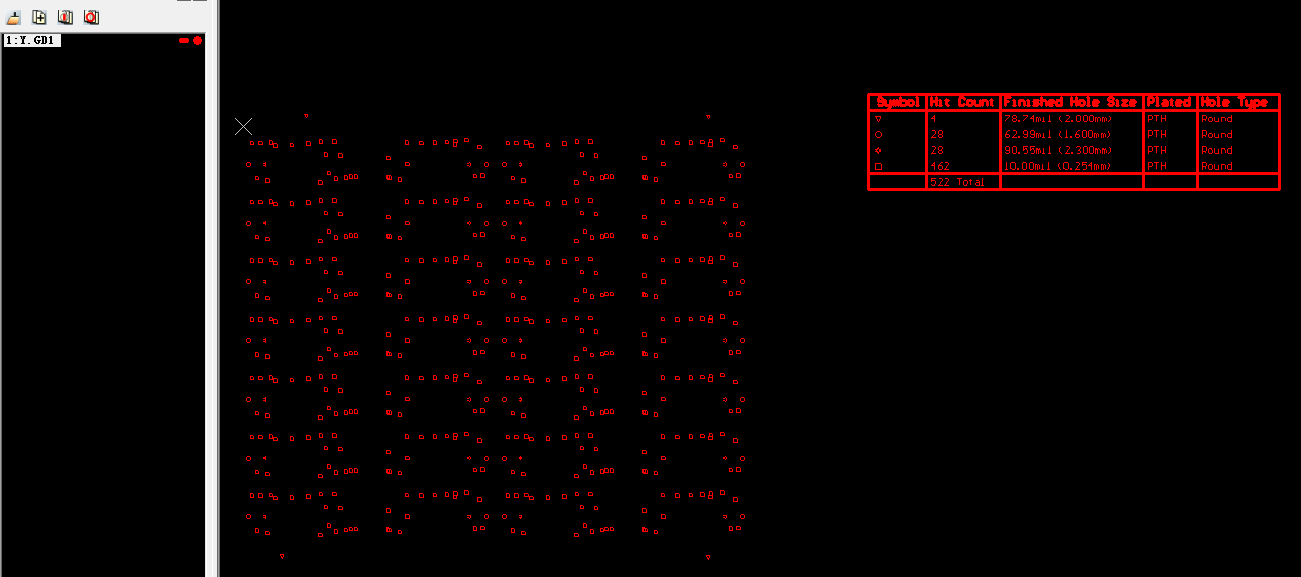

楼主，GG1和GD1生成最终效果如下图，这二个文件可以合并成一个文件，不想合并，您只保留有图表这层也行，主要就是这个图表。
