槽尺寸问题。
5***3A 255 1

<ol class=’ list-paddingleft-2’ style=‘width: 508.25px; white-space: normal;’>最小可以加工的槽尺寸是多少？如果需要加工 1.5mm 宽的槽，直接画一条1.5mm 宽的线，和用0.1mm 的线围出相同的形状，你们实际加工的尺寸是一样的吗？<p style=‘white-space: normal;’><br/><br /><p style=‘white-space: normal;’><img src=‘/uploadfiles/image/20210410/1618052642665089517.jpg’ title=‘1618052642665089517.jpg’ alt=‘1.jpg’/>

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-04-12 10:52:25

1

楼主，铣槽（无铜槽，铣槽也叫锣槽）最小槽宽做1.0mm（公差 ±0.2mm），

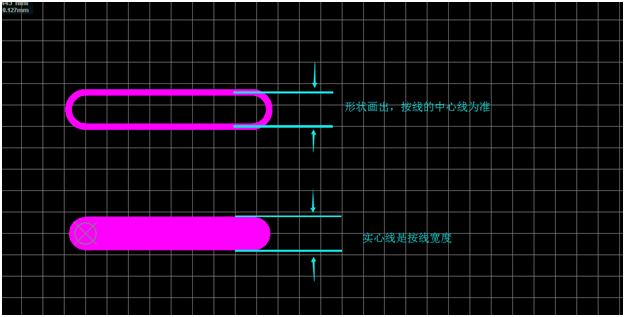

下面二种画法，成品出来的尺寸是不一样如下：
