我上載了個板, 這個位置是CUTOUT, 但顯示出來不是CUTOUT?
9***3A 330 2

<img src=‘/uploadfiles/image/20210413/1618280596767012069.png’ title=‘1618280596767012069.png’ alt=‘image.png’/>

点赞

互动评论 2

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

c***(9***3A) 2021-04-13 14:58:19

0

我己跟你們說的把2D LINE 放ALLLAYER, 你3D圖上都不是開孔?

客户(后台回复) 2021-04-14 10:20:06

放所有层，要确认是否开孔请查看生产稿

官方工作人员(5***5G) 2021-04-13 11:19:00

0

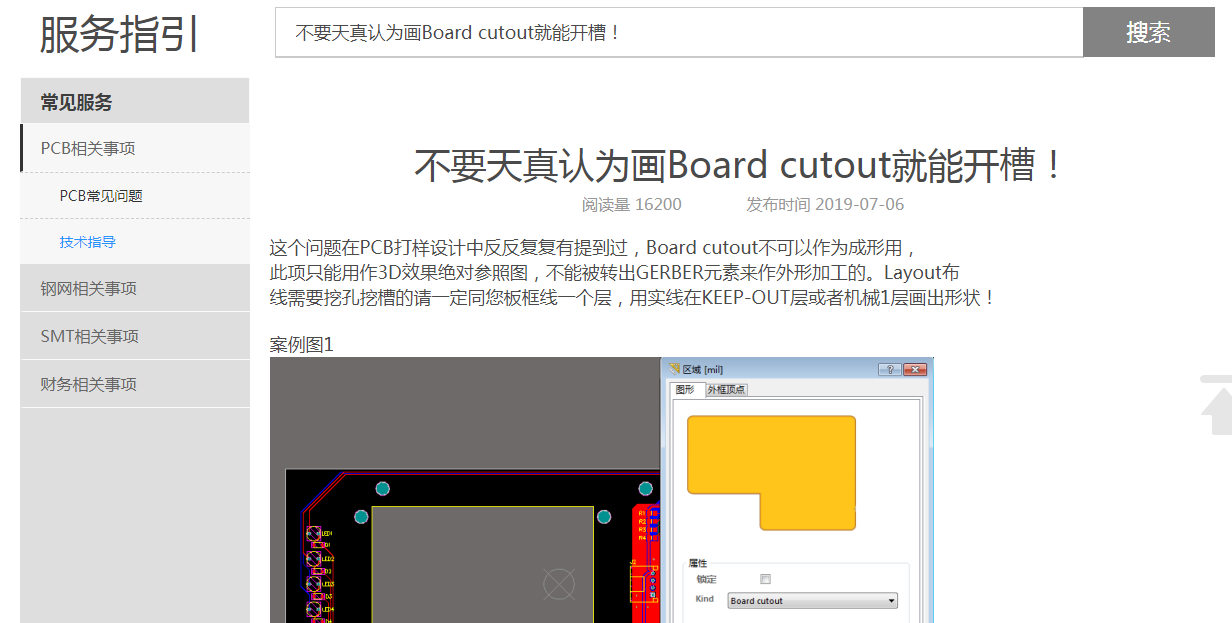

楼主,Board cutout不可以作为成形用，此项只能用作3D效果绝对参照图，不能被转出GERBER元素来作外形加工的。Layout布
线需要挖孔挖槽的请一定同您板框线一个层，用实线在KEEP-OUT层或者机械1层画出形状！https://www.jlc.com/portal/server_guide_10142.html
