请问你们做的板子,顶层,阻焊层,绝缘层,低层分别是多少厚度
3***4S
476
1
请问你们做的板子,顶层,阻焊层,绝缘层,低层分别是多少厚度,我需要这些参数去改良板子的高频特性<br /><img src='/uploadfiles/image/20210505/1620178574093004420.png' title='1620178574093004420.png' alt='QQ图片20210505093444.png'/>
点赞
互动评论 1
登录
或
注册
后才可以留言哦!
官方工作人员(5***5G)
2021-05-05 09:54:53
0

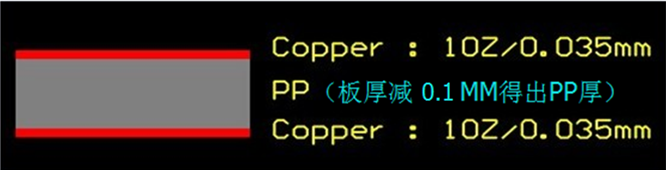

楼主,FR4 PCB介电常数Er=4.6,CEr=3.8
C1 0.8mil*0.0254=0.0203mm
C2 0.5mil*0.0254=0.0127mm
W1-1mil=w2,输出需要的阻抗反推W1
C1 0.8mil*0.0254=0.0203mm
C2 0.5mil*0.0254=0.0127mm
W1-1mil=w2,输出需要的阻抗反推W1
