底层不上油
3***2A 369 1

<img src=‘/uploadfiles/image/20210511/1620695426367051943.png’ title=‘1620695426367051943.png’ alt=‘1J([D@`0ONO_8[URX[8M8%J.png’/>

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-05-11 09:29:58

0

楼主,上图效果是底层整板上阻焊油了.

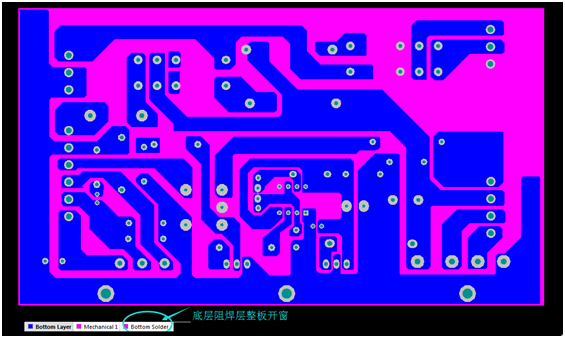

您底层整面需要不上阻焊油,将铜皮或导线外露出来喷锡或沉金，请在Solder层设计好开窗如下图：
案例:
