圆环焊盘为什么PCB上做不出来
7***7A
644
2
两次打的板子，有个麦克风丝印M1封装的外圆环焊盘都没有开窗做出来，请问什么原因呢？<br/><br /><img src=‘/uploadfiles/image/20210707/1625648193611020572.png’ title=‘1625648193611020572.png’ alt=‘image.png’/><br /><img src=‘/uploadfiles/image/20210707/1625648244521084930.png’ title=‘1625648244521084930.png’ alt=‘image.png’/><br /><br/><br />设计文件M1的封装是用焊盘做的圆环，paste层和solder层都有圆环：<br /><img src=‘/uploadfiles/image/20210707/1625648395410098248.png’ title=‘1625648395410098248.png’ alt=‘image.png’/><br /><img src=‘/uploadfiles/image/20210707/1625648420958094506.png’ title=‘1625648420958094506.png’ alt=‘image.png’/><br /><img src=‘/uploadfiles/image/20210707/1625648449681046049.png’ title=‘1625648449681046049.png’ alt=‘image.png’/>
点赞
互动评论
2
登录
或
注册
后才可以留言哦！
刘***(2***8A) 2021-07-07 19:04:30
0
被当成 Fiducial 了吧
客户(后台回复) 2021-07-08 11:21:37
远程查看，了解下是否存在软件兼容问题
官方工作人员(5***5G)
2021-07-07 18:02:25
1
楼主 ,经核实是咱们工程文件问题，麻烦您先提交下PCB品质投诉，同时把实物图也上传，标识 好不良位置，让售后核实处理，谢谢！
登录系统---售后服务---PCB品质投诉
登录系统---售后服务---PCB品质投诉
陆**(7***7A) 2021-07-08 09:17:06

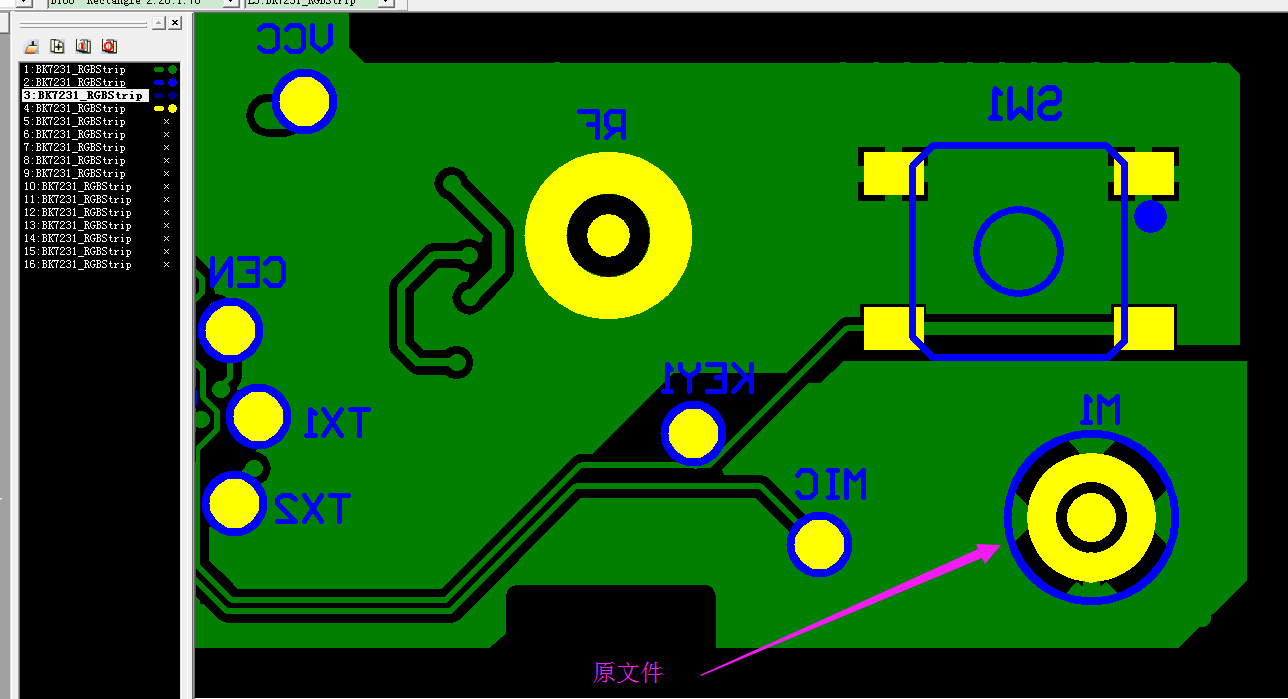

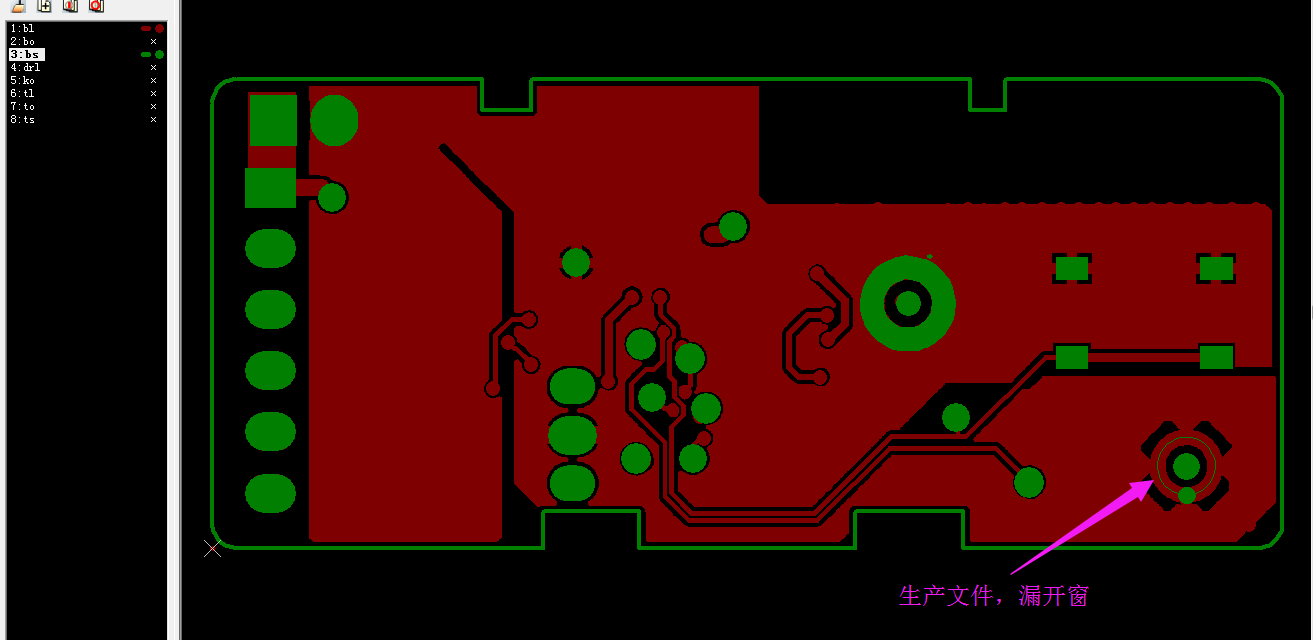

上面的gerber截图都能显示有开窗圆环，售后那边还是坚持说M1圆环开窗很细做不出来，那旁边RF圆环也是在solder层开窗的不也做出来了吗，你们处理文件的软件有问题吧
