PCB过孔盖油问题
7***1A
688
3
双层PCB过孔盖油问题：<ol class=’ list-paddingleft-2’ style=‘list-style-type: decimal;’>PCB gerber文件解析如下图，红框设置为单面盖油，实际加工盖油效果差，该位置PCB过孔透光，未达到盖油效果<br /><img src=‘/uploadfiles/image/20210818/1629274952780076857.png’ title=‘1629274952780076857.png’ alt=‘image.png’/><br /><img src=‘/uploadfiles/image/20210818/1629274968949061093.png’ title=‘1629274968949061093.png’ alt=‘image.png’/>实物加工效果如下图，红框位置过孔孔径为0.5mm，设置为双面盖油，PCB Gerber文件解析为塞孔，实际加工出来不能达到塞孔效果，过孔透光；<br />蓝框、黄框位置过孔孔径为0.4mm，设置为单面盖油，实际加工过孔透光，盖油效果差<br /><img src=‘/uploadfiles/image/20210818/1629275563894078436.png’ title=‘1629275563894078436.png’ alt=‘image.png’/>最后想了解下过孔盖油加工工艺标准，是否过孔设计过大，盖油工艺效果差，达不到塞孔效果？谢谢<br/>
点赞
互动评论
3
登录
或
注册
后才可以留言哦！
客户(7***1A) 2021-08-20 10:57:39
0

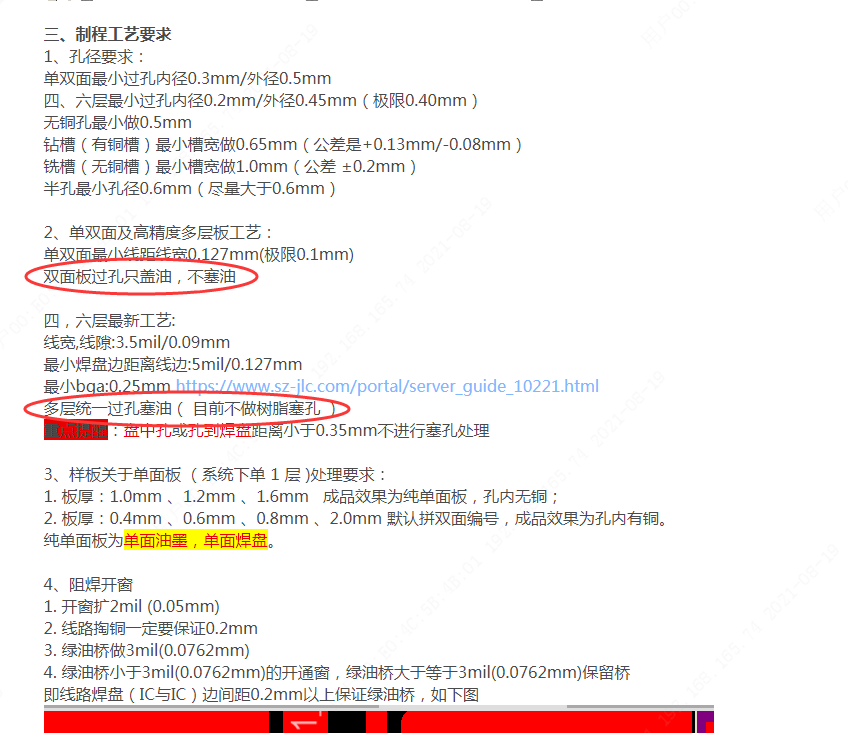

按实际加工效果，0.5mm孔确实盖油效果差，与贵司工艺说明一致；但0.4mm的通孔单面盖油为什么达不到覆盖的效果呢？这个符不符合工艺标准
客户(后台回复) 2021-08-20 18:00:06
单面焊盘是盖油，孔内加档点（透光）
