通孔问题
3***7S
228
3
<br />由于孔径太小，做成通孔会短路，因此我想改成内壁无铜的机械空，通过上下加焊盘的方式进行连接，可行不？
点赞
互动评论
3
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-09-04 15:59:41
0
正确的设计因间距离条件有限,打无法保留表面焊环,只能打二个无铜孔您串线在焊盘到上下二个焊盘上,谢谢!
官方工作人员(5***5G)
2021-09-04 15:55:36
0
官方工作人员(5***5G)
2021-09-04 15:52:29
0
楼主,您文件焊盘与焊盘间距只有0.2MM,无铜孔您要保留焊环,这个无法满足

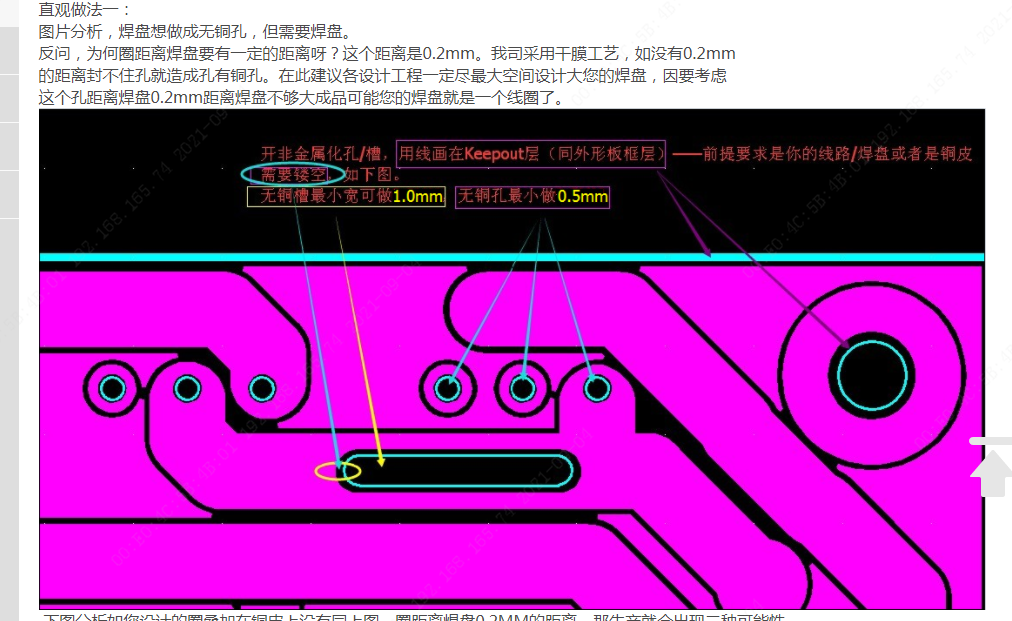

无铜孔与环焊会有一个0.2MM的距离如下图https://www.jlc.com/portal/server_guide_63.html
无铜孔与环焊会有一个0.2MM的距离如下图https://www.jlc.com/portal/server_guide_63.html
