有关Solder Mask Top方面问题
2***6A 657 1

你好，请问我想在电路板上做一个裸露金属片，这个用Copper画出形状后，设置为Solder Mask Top但是没有分配Net assignment，制板后并没有金属片，请问应怎么修改PCB可以实现我的要求？

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-09-09 15:08:19

0

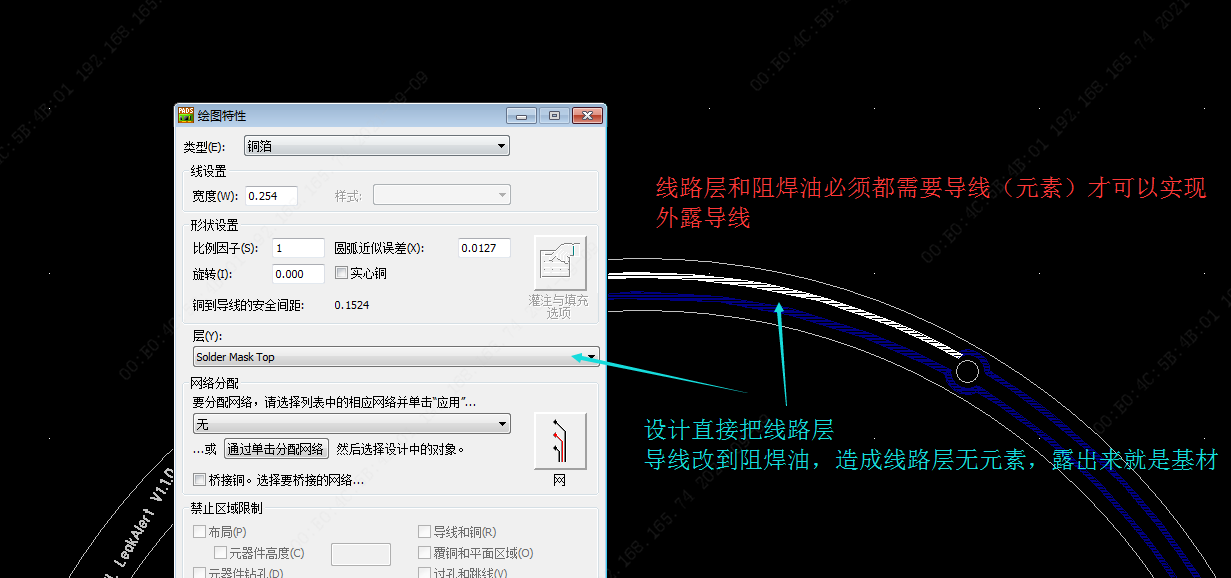

楼主,经核实是您文件设计有出入如下图
