设计按键板的注意点
1081 0

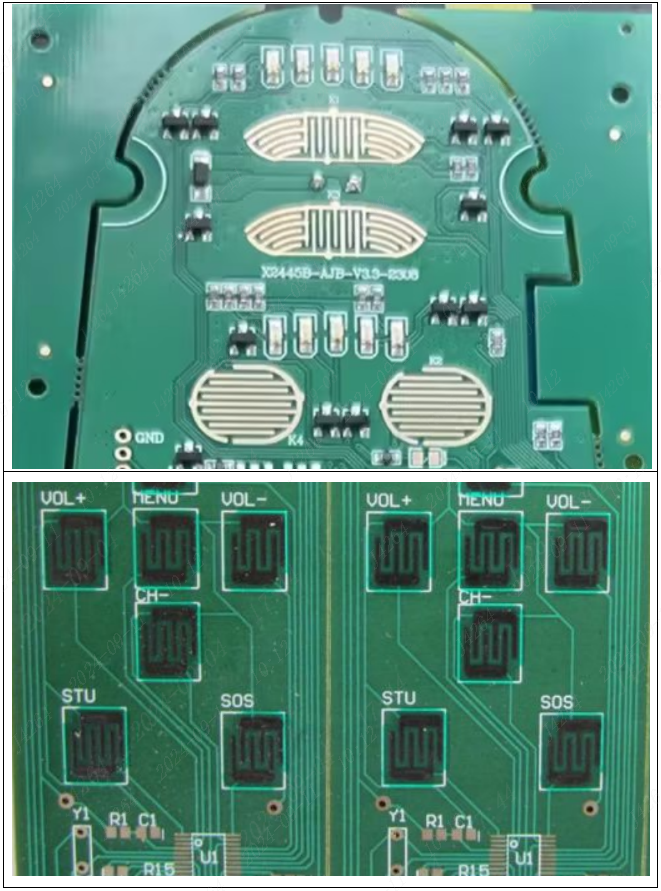

在日常生活中,我们打开空调,电视机都有用到遥控器。拆开遥控器,可以发现类似下图中这

种交叉组成的按键,这种就是按键电路板了。

按键电路板,广泛应用于生活中常见的产品,如遥控器、汽车升降玻璃按钮、电梯按键,成品低廉,有

优良的导电生和耐磨性。其按键上面采用导电的金层或是碳油覆盖铜面,以避免铜面在空气中氧化。组

装好后,按键位上面有个锅仔片,锅仔片属于轻触开关内部金属弹片,是电子按键产品内部弹片,起到

导电和断开作用。当按下锅仔片时,会把交叉的按键导通相连通。当松开按压时,锅仔片又会弹起,从

而使按键断开,以实现信号的传输或产品的功能执行。[说明:嘉立创目前不做碳油工艺]


了解到按键的工作原理,接下来我们说说设计按键位需要注意的地方:

1)按键位置需要设计合理大小与位置,与锅仔片匹配合适,同时考虑人体工程学和操作便利性,空间

预留不足或过大都会影响用户体验和操作准确性。

2)按键位置不要有其它开窗露铜的走线,以防止锅仔片按下去接触到引起短路

3)按键位置要有空气流通的通道,不然有可能锅仔片弹不起来,类似吸盘一样

4)按键位要求平整,而喷锡不平整,不要做喷锡,可以做镀金、碳油或是沉金(相对镀金来说,沉金

平整性一样好,耐磨性没有镀金好)

5)按键位间隙不能太近,建议设计10mil以上(印碳油的设计20mil以上)

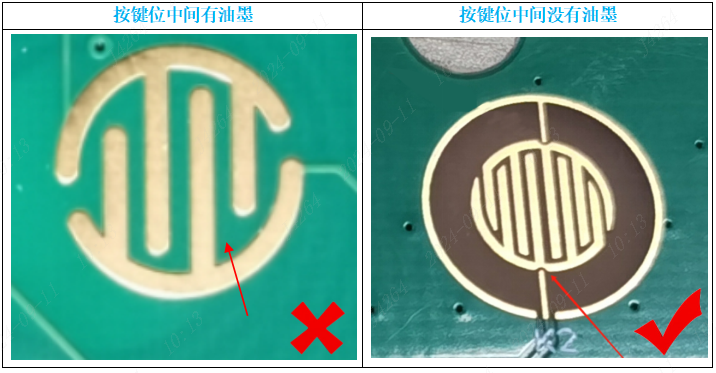

6)按键位宜设计为实心的开窗,即“按键位中间不要有油墨”。当中间油墨稍厚一点,也会引起按键位

操作困难或失灵,另外长期按压磨擦会导致油墨磨损脱落,油墨细屑沾到按键位上面引起按键失灵

总结:按键位尽量不要做喷锡,间隙合理,按键位中间不要有油墨,宜设计为开通窗。
