波峰焊治具下单快速入门
2021-11-10 10:11 6818 0

波峰焊具下单快速入门,简而言之:就是嘉立创有20年治具经验的大师傅用精密加工机床帮您把波峰焊具做出来!

一、下订单流程:

简而言之:就是两步流程:

1.上传需要制作具的gerber文件;

2.填写和具制作的相关参数;

二、下单需要准备什么资料

简单来说:就两样

Gerber文件+实物样板(可以寄给嘉立创);

·这里解释一下:

a.   Gerber文件是必须的,Gerber文件的作用是准确定位夹具开孔和挖空位置坐标;没有这个就没有精确度;(最好是生产pcb的gerber文件,实在没有,pcb原文件也可以)

b.   实物样板的作用是给工程师参考制作夹具并做最终验证;

实物板有两个最重要目的:

b1.  指示哪些插件孔需要挖孔;(焊接面没有元器件的,就只需要这个就可以了)

b2.  表面贴元件高度(焊接面如果有表面贴元件,需要知道这些表面贴元件的高度)

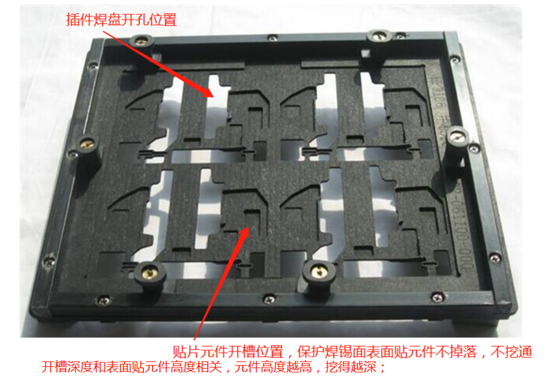

焊接面如果有表面贴元件,需要知道表面贴元件的高度,以便工程师判断应该保护位挖空多少;

那有朋友就开始问了:我不想寄实物样板或我没有实物样板是否可以,答:部分可以;

·分以下几种情况:

1.仅单面器件焊接板:您可以拍两张张您样板的正面图及背面图,我们能分辨出插件孔在gerber文件中位置即可;(就是你要焊接的位置)

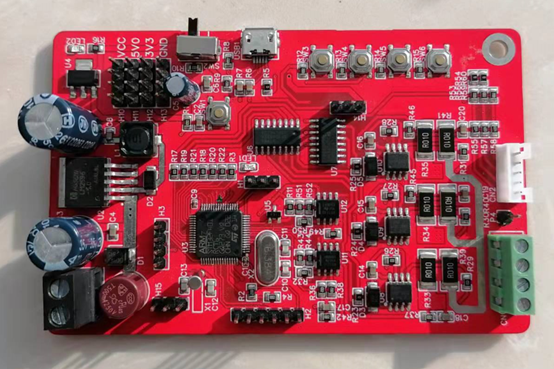

①治具样板正面图:

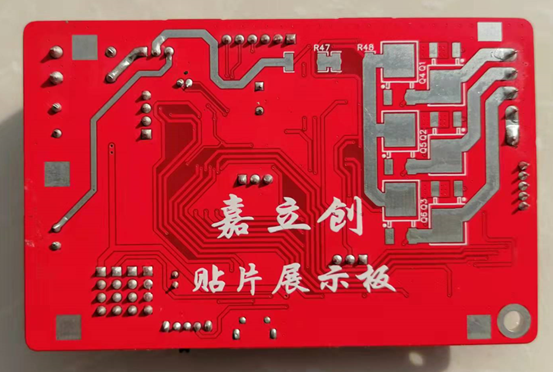

②治具样板反面图:

2.如果是焊接面有表面贴装元件;

您可以指出焊锡面最高的表面贴装元件高度,或把元器件bom表及坐标文件发给我们,并最好拍实物样板图的正面和反面图及高度图给我们;

Bom表和坐标文件的目的是找到焊锡面贴片元件的高度和位置;

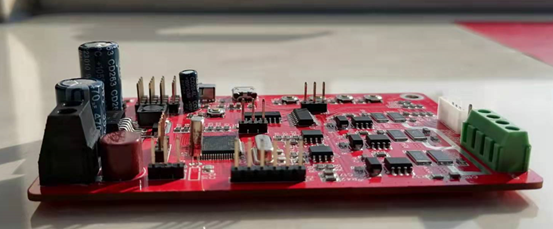

治具样板元件高度图:

总之,记住最重要的3项: gerber+需焊接的插件孔位置+ 焊锡面贴片元器件高度(双面板焊接板才有)。

3. 填写和夹具制作的相关参数;

A.  尺寸;这个没得说,就是PCB尺寸+40mm,我们建议用标准尺寸,标准尺寸方便生产,价格优惠;

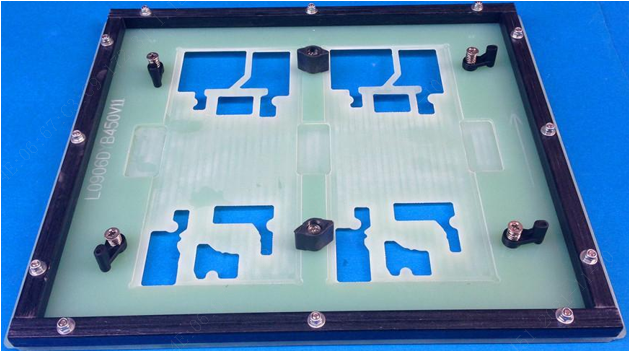

B.  材质:玻纤板,合成石(分进口和国产),铝合金(较少选择)

材质区别主要是寿命和耐受温度:

玻纤耐高温可以达到300°C,使用寿命5000-8000次,

国产合成石耐高温可达350°C,使用寿命10000-15000次

进口合成石耐高温可达到380°C使用寿命20000-25000次

C.  厚度:厚度和板子尺寸和关系如下;

载板厚度嘉立创设有3mm、4mm、5mm、6mm、8mm、10mm六种规格。

单面板,长宽规格为200*250mm以下的,治具的厚度可采用3mm材料制作。

焊锡面有SMT元件的,元件高度和PCB板厚度的总和称为H。

H≤3mm的﹐治具厚度采用4mm材料制作;

4mm≥H>3mm的,治具的厚度采用5mm材料制作;

5mm≥H>4mm的,治具的厚度采用6mm材料制作;

H>5mm的,治具的厚度采用5mm材料制作,底部增加补丁并倒R角,

载板加补丁总厚度低10mm;

请根据PCB板厚度与元件高度总和H 选择对应载板厚度规格。H大于5mm的请选择5mm规格同时选择补丁,并选择补丁数量。
