手板复模的制作流程
2024-05-29 10:42 4263 0

手板复模的制作流程一般包括以下几个步骤:


1、使用快速成型机或CNC制作原型。

2、用硅胶制作模具。

3、用浇注材料注入硅胶模具。

4、产品脱模以完成复制件的制作。

5、对产品进行表面处理

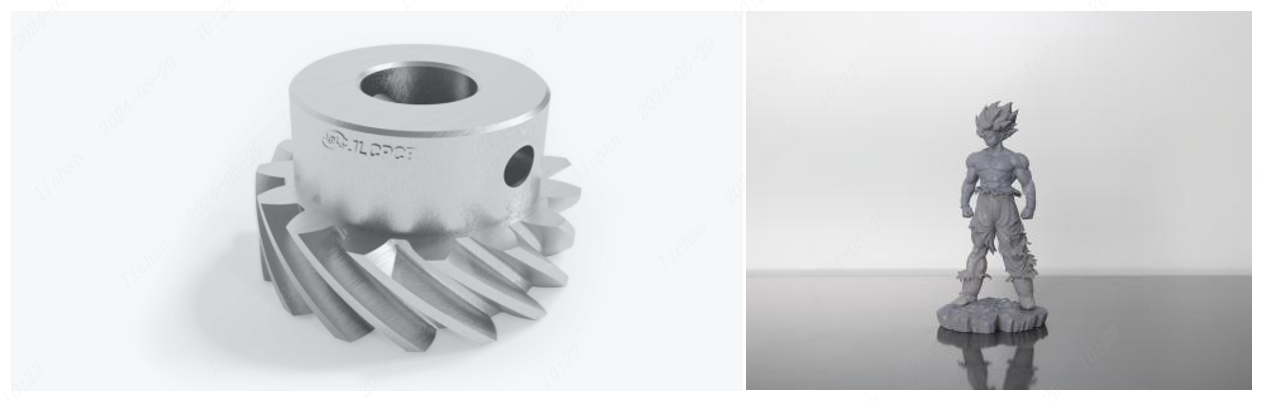

一、原型制作


制作硅胶模具前,需要先有原型。根据产品的设计图纸,一般通过3D打印或CNC加工等加工方式制作原型;而原型的表面效果决定了后面复制批量手板的表面效果,所以原型的尺寸要准确、结构要完整、表面要处理光滑:



CNC加工制作原型 (适合表面光洁要求高的产品)

3D打印制作原型 (适合结构复杂的产品)

您直接提供原型给我们


嘉立创CNC手板复模原型首选 3D打印 加工,如您对产品的精度或者表面有特殊要求,则选择CNC加工。同时,您也可以直接提供原型给我们进行复模加工。

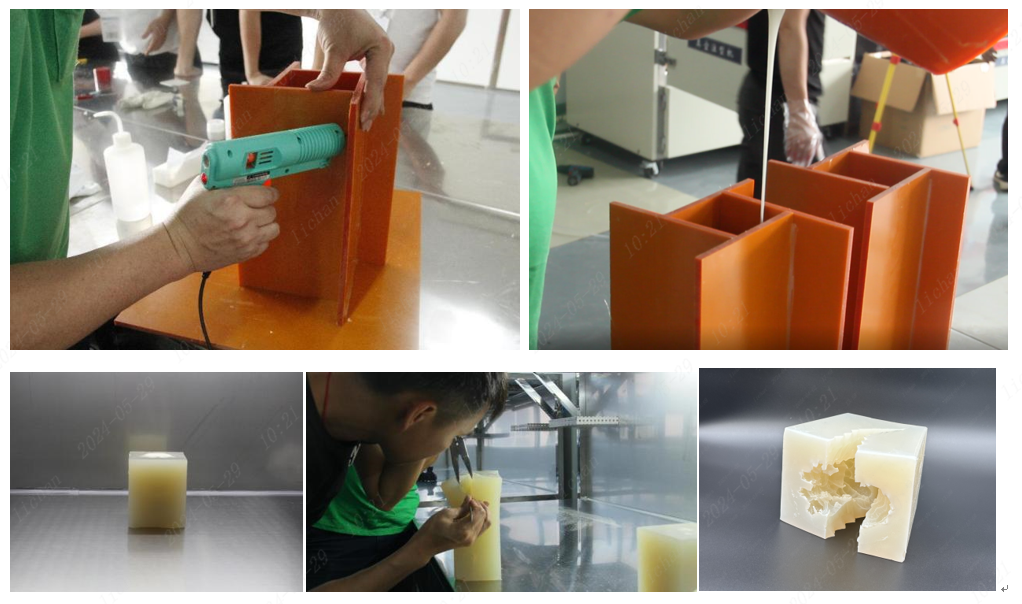

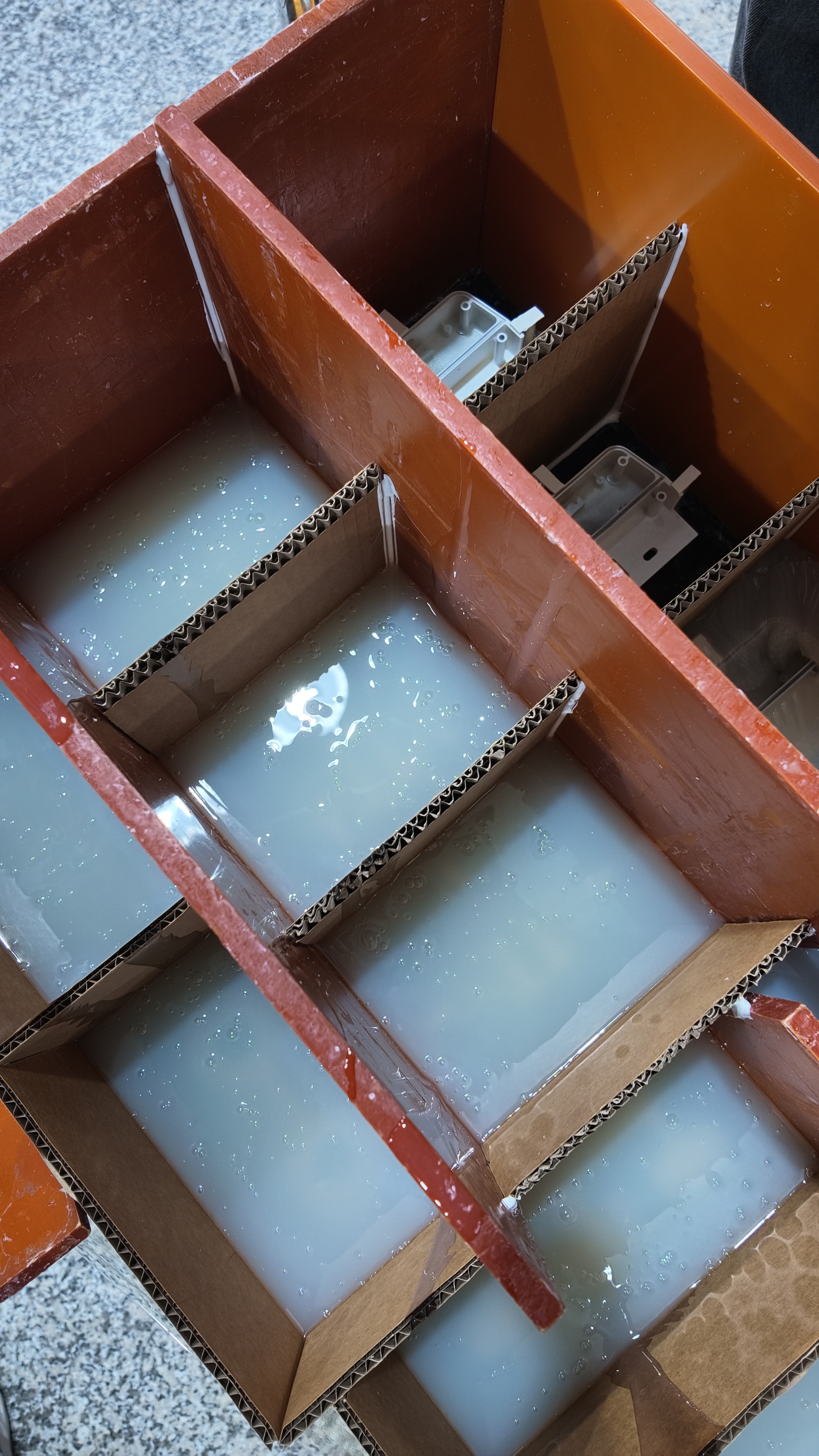

二、硅胶模具制作

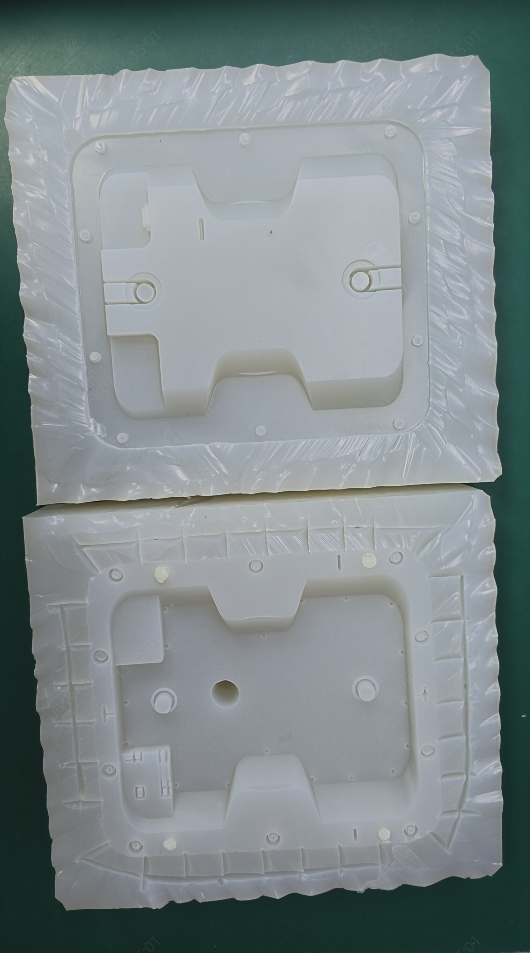

用硅胶制作模具,模具可加工次数为10~20次,保存时间为30天;主要是因为模具是硅胶材质,超过30天模具无法使用。



三、浇注产品

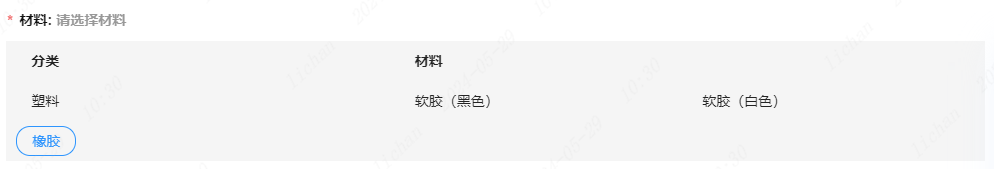

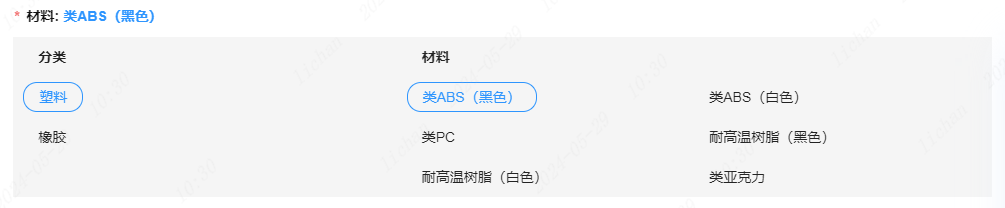

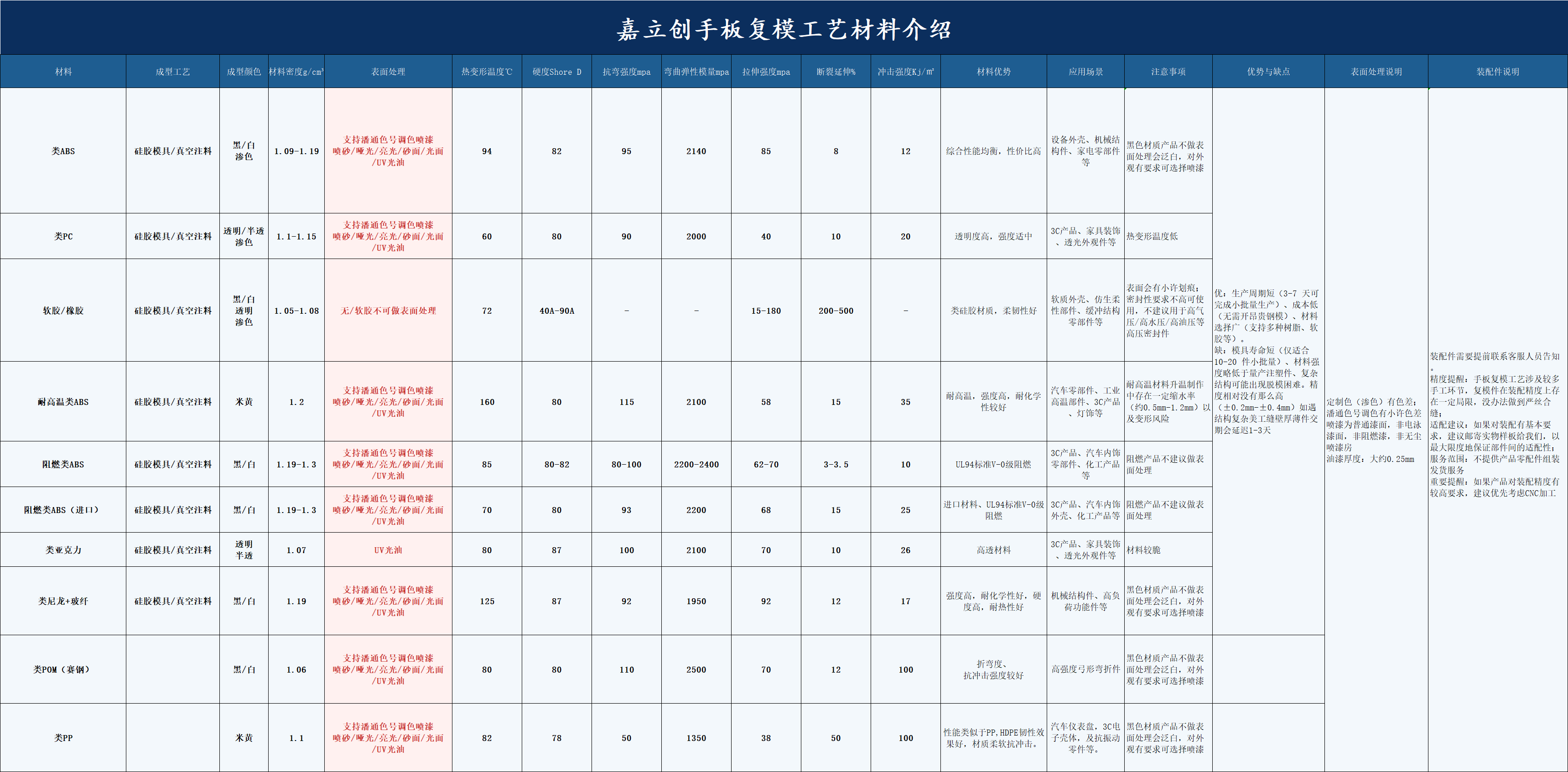

用浇注材料注入硅胶模具,目前可浇注的材料有:

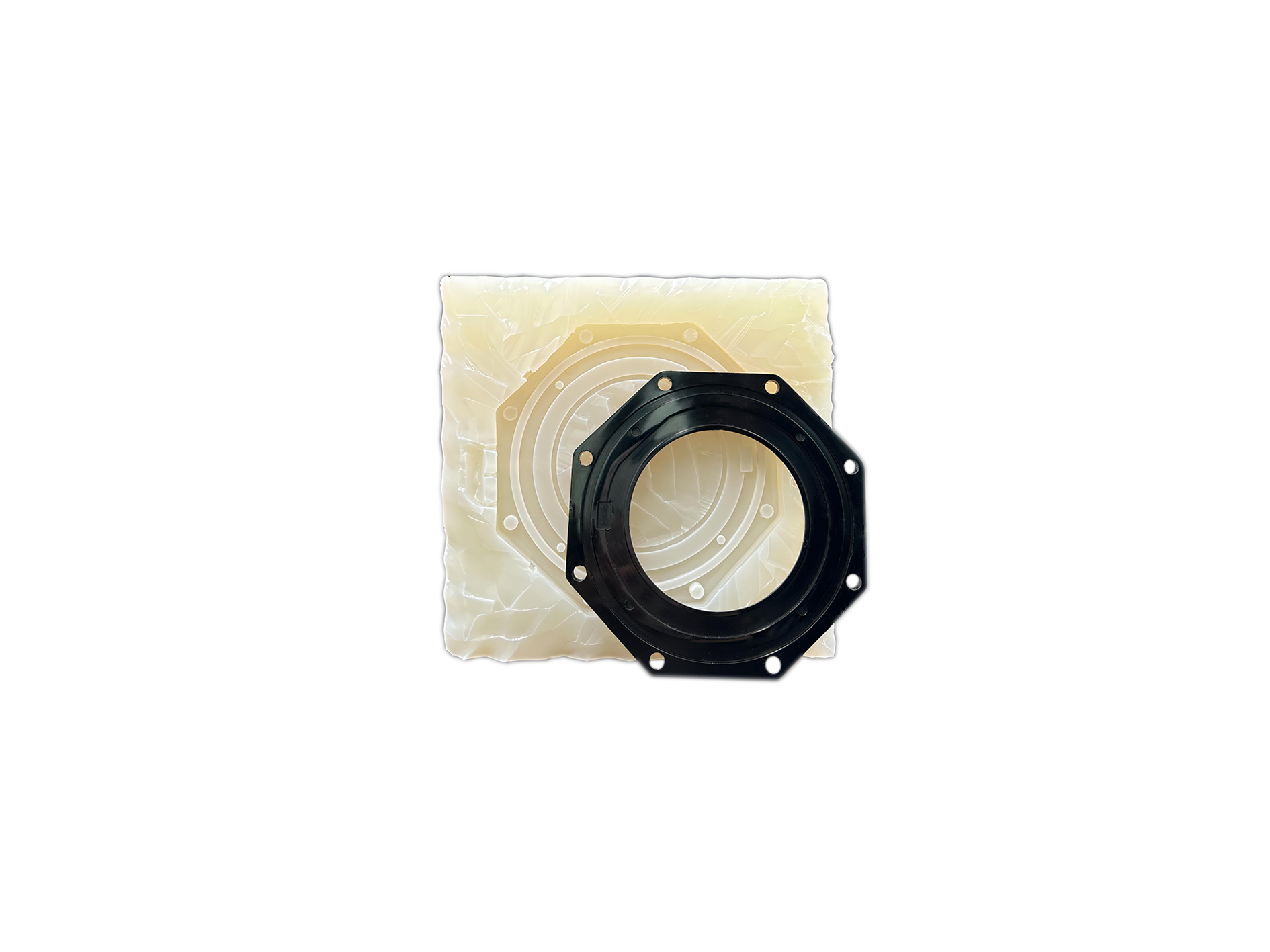

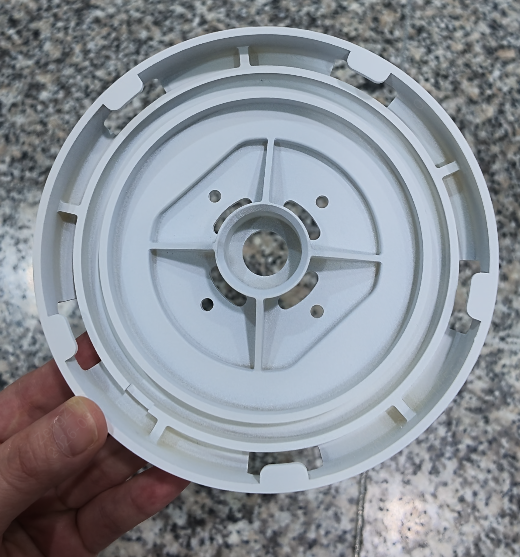

四、产品脱模


将固化后的模型从硅胶模具中取出,得到原型的复制件。

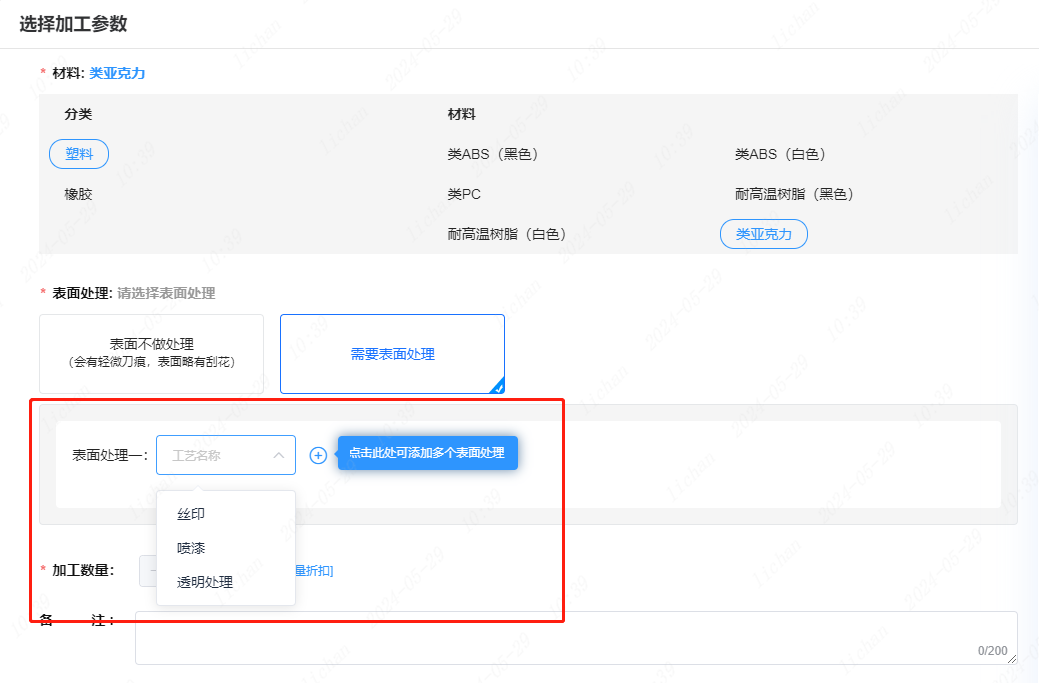

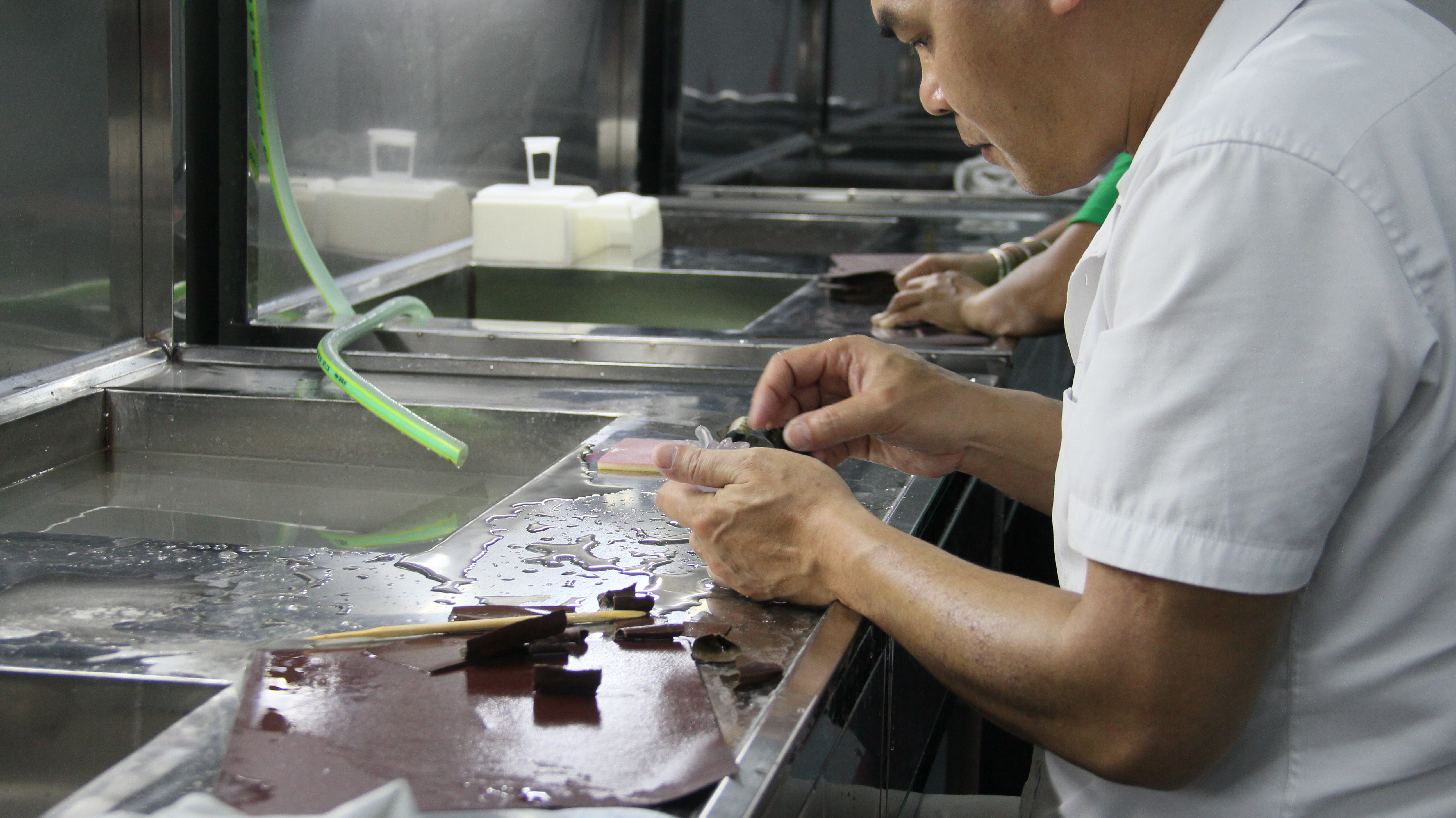

五、产品后处理、表面处理

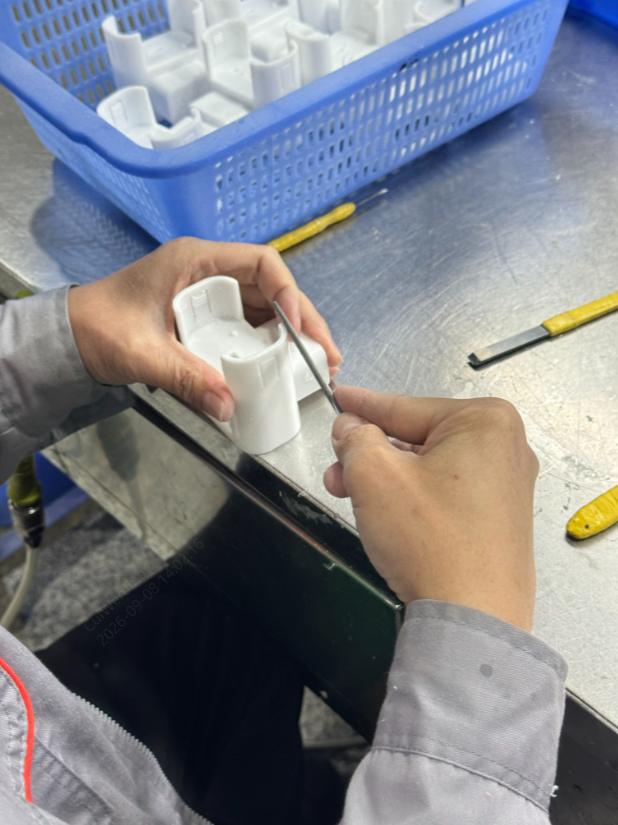

刚取出的模型会有入胶水口及少量披风,组装试配没问题后我们将按您的要求给产品做打磨、喷漆、渗色、丝印、透明化等表面处理。
