好消息,嘉立创开通沉孔工艺
2024-07-15 11:24 3261 0

嘉立创应客户需求,正式开通沉孔工艺。沉孔又叫埋头孔、漏斗孔或喇叭孔。主要是为了使螺丝的头部低于PCB板表面,避免螺丝

头部凸起影响整体厚度。


沉孔在生产加工中,是先钻一个通孔(PTH或NPTH),然后在其上方再用一个锥形钻头通过管控深度钻出来。其分为两类:

1)锥形沉头孔:螺丝从顶部到螺杆部分呈坡度展开,安装后螺钉或螺栓的头部与PCB表面齐平或低于PCB表面(目前只做此类

2)柱形沉头孔:螺丝顶部是圆柱形,然后直接到另一个更小的圆柱形螺杆上面(暂不制作此类)

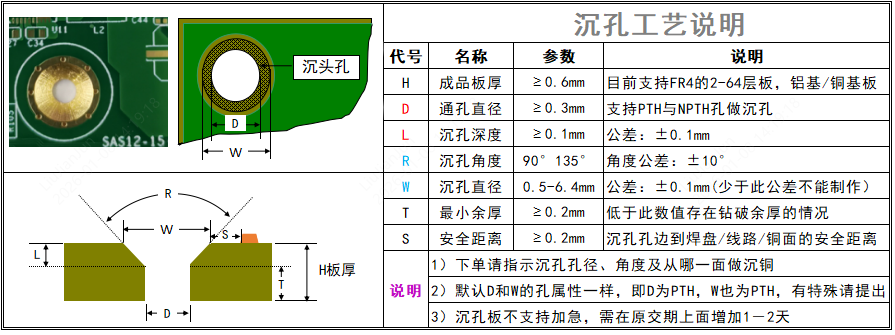

■ 制作沉孔的工艺说明:

■ 沉孔大小的影响因素:

我们目前加工的是锥形沉头孔,对于通孔直径越大,沉孔深度越深,角度越大,那么沉头直径也就越大了

■ 需要注意的沉孔事项:

1)沉孔直径:沉孔直径需要距周边的焊盘、线路、铜面等保证最小0.2mm的间隙,以避免加工沉孔时伤到焊盘、线路、铜面等

2)沉孔角度:沉孔的角度跟螺丝的形状需要对应上,避免不匹配引起安全空隙

3)沉孔深度:需要结合总板厚来定,总板厚-沉孔深度需要大于0.2mm,以避免太薄钻透方面导致螺丝安装力减弱或失效

4)沉孔方向:即沉孔从哪一面开始钻,以保证安装后螺丝能正确拧入

5)沉孔属性:一般来说,通孔是什么属性,沉孔就做什么属性。如通孔是孔壁有铜的,沉孔制作也是孔壁有铜的。


温馨提示

1)嘉立创可以制作PTH或NPTH沉头孔(一般通孔是PTH,沉头孔就做PTH;通孔是NPTH,沉头孔就做NTPH)

2)下单时请把需要加工的通孔直径、数量以及对应的沉孔深度、角度(或沉孔直径)、沉孔方向等数据在文件中或附图片中标识好
