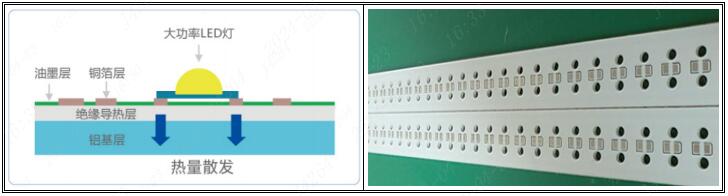

铝基板是一种具有良好散热功能的金属基覆铜板,一般单面板由三层结构所组成,分别是电路层(铜箔)、绝缘层和金属基层。常见于LED照明等发热较大的产品。

自嘉立创集团2020年上线技术问题在线咨询后,有大量客户咨询是否能做铝基板的情况。应广大客户需求,我们在2021年5月中旬铝基业务正式上线啦!2022年4月开通散热量更佳的"热电分离铜基板"点我查看


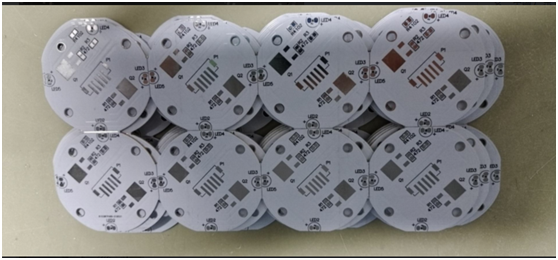

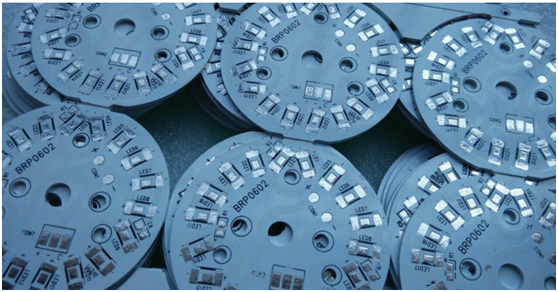

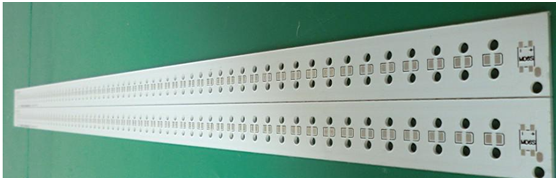

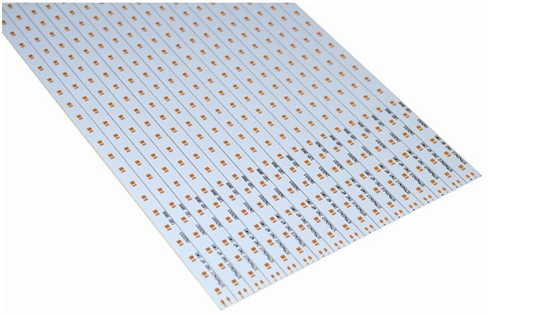

铝基板简介

随着电子产品技术进步和发展,铝基板以优异的散热性急速占据电气性能在混合集成电路、照明LED、汽车、办公自动化、大功率电气设备等领域得到广泛的使用。

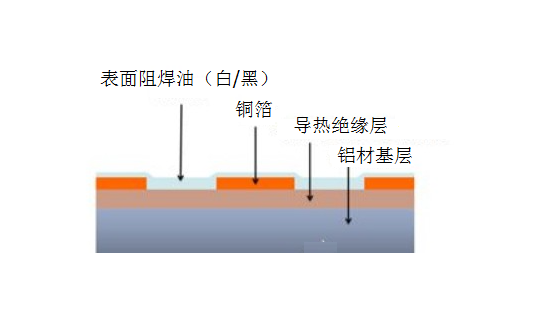

铝基板结构

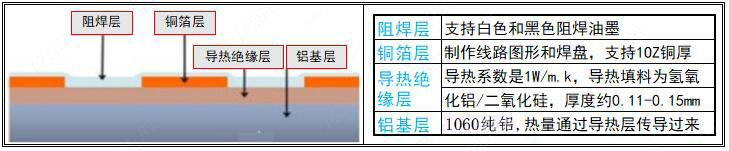

(1)铜箔层:用于制作线路图形,铜箔常规厚度为1oz,2oz,厚铜有3-12oz(暂时只接1oz)。

(2)导热绝缘层:是一层低热阻导热绝缘材料,厚度为2-8mil,是铝基板关键技术,太薄耐电压性能差,太厚导热性差。导热填料常见为氢氧化铝、二氧化硅。

(3)铝板:是一种铝合金板,厚度一般为0.5mm,0.8mm,1.0mm,1.2mm,1.5mm,2.0mm,3.0mm,铝基的选择主要考虑热膨胀系数,热传导能力,强度,硬度,重量,加工条件和成本等。


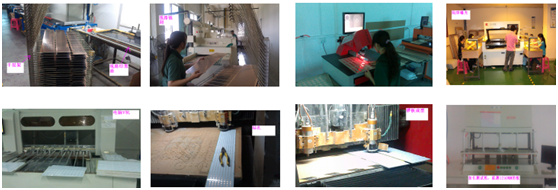

铝基板工艺流程

资料设计→开料→图形转移→碱性蚀刻→打靶→AOI→阻焊→文字→钻孔→喷锡→锣板→V-CUT→测试→FQC→包装

铝基板工艺能力

1)板厚:1.0mm,1.2mm,1.6mm(1OZ)目前仅做单面铝基板

2)最小钻孔:1.0MM

3)成品板最小与最大尺寸:依单面板要求5*5<L<480*580(mm)拼板后只能V割,因此长宽尺寸需要大于70*70mm

4)线路:最小线宽线距0.127/0.127mm(极限0.1/0.1mm),请尽量设计宽些;AOI全测+飞针抽测(免费)

5)阻焊颜色:绿色,白色,黑色

6)字符:白色,黑色(黑色阻焊油墨印白色字符,白色阻焊油墨印黑色字符)提示:铝基面不建议印字符,附着力不强易掉落残缺的,同时白色字符印在灰白铝基上不清楚,一定要印的请下单时特别说明清楚。

7)表面工艺:有铅喷锡或无铅喷锡(不做沉金,裸铜)

8)出货类型:单片出货、拼板V-CUT/锣边(最小锣槽宽度:1.6MM ),暂不接邮票孔拼板

9)交期:同FR4(玻纤板单面板的交期保持一致)

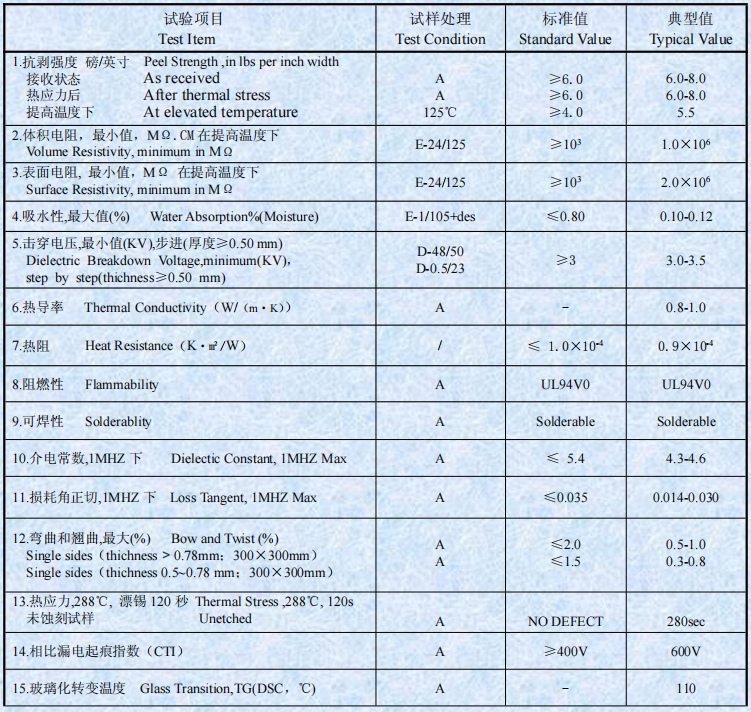

覆铜箔铝基板质量指标

重点提醒:

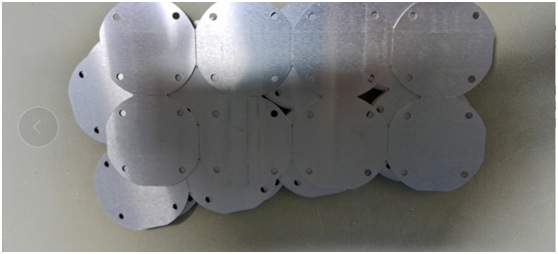

1)单面铝基板的顶层是铜箔层,中间是导热绝缘层,底层是铝基层,一般用于在铜面焊接SMT器件的,不适合设计插件焊接孔,以避免插件与铝基层接触导致短路。

2)耐压值3000V,此耐压值是板料的耐压值,并非成品的,有特别要求时提出来;

3)导热系数1W,其它导热系数暂时不接,需统计客户需求上报决定是否接单;

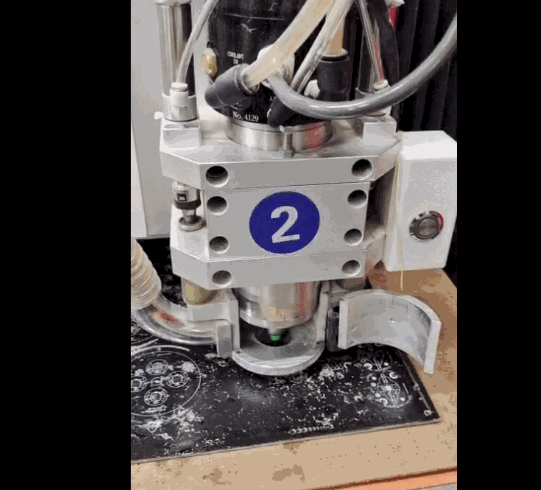

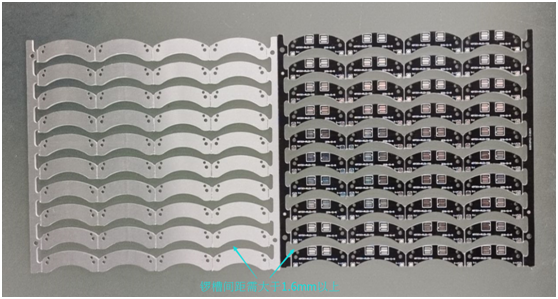

4)成型(CNC)最小铣刀1.6mm,为了不影响叠板数及锣板效率,尽量用大于1.6mm的间距拼板,铝基板的锣刀比较贵,锣板速度慢,需避免不必要的走刀及断刀问题。

5)成型(V-cut)嘉立创采用钻石刀是铝基板V-cut专用刀具,防止披锋毛刺。V割时,铝面V割要比线路面割深一些,防止铝面翘起与线路面产生不良。V割角度:45度,V-CUT刀只能走直线(从头走到尾,无法跳刀),不能走曲线和折线。

铝基板一般只能V-CUT或单板交货,不建议邮票孔拼版,邮票孔分板较困难(如一定要邮票孔拼板出,需要下单备注分不开或掰下来之后有毛刺和凸起不反馈任何投诉

互动评论 10

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(7***7A) 2023-04-19 09:47:14
0
铝基板我线与焊盘的间距是5.9mil可以做出来吗?

官方工作人员(5***26) 2023-04-19 10:53:27

您好,线边到焊盘边5.9mil可以制作的,谢谢!

客户(5***8A) 2023-02-17 14:17:11
0
铝基板我打定位孔可以瑟
客户(3***5G) 2022-12-12 14:20:36
0
请问打铝基板,在PCB布板时能够铺铜吗

官方工作人员(5***26) 2022-12-12 14:27:01

您好,在铜箔层可以依您的要求铺铜布线的,谢谢!

客户(5***5W) 2022-12-05 09:42:07
0
铝基板走线离外形线最小距离控制多少mil
官方工作人员(5***26) 2022-12-05 10:25:31

您好,最好在10mil以上,对于V割的,需要线边到板边16mil以上

客户(4***0C) 2022-12-02 09:49:32
0
单面铝基板1.2mm,能长期(24小时全天)工作在150度左右的条件下吗?线路会不会被剥离?
官方工作人员(5***26) 2022-12-02 10:07:40

您好,不可以的,我们铝基板最高工作温度在120度,谢谢!

客户(1***8A) 2022-11-15 15:37:41
0
不可以打过孔意思是不能用插件,只能用贴片的器件?
官方工作人员(5***26) 2022-11-15 16:28:12

采用插件的,插件脚会与铝基相连,从而导致所有与铝基相连的插件脚相连(可能出现短路情况)

客户(6***0A) 2022-11-13 10:26:44
0
安装孔内壁与基板是否绝缘
官方工作人员(5***26) 2022-11-14 09:19:42

您好,我们制作的是单面铝基板,其分为三层(从上到下依次是铜箔层-绝缘层-铝基层),而孔壁仅绝缘层是没有金属层的,铜箔层和铝基层都有金属,如果插的是金属器件会相连的,谢谢!

客户(1***7G) 2022-11-13 08:09:10
0
铝基板材是什么品牌,可以提供UL证书吗?
官方工作人员(5***26) 2022-11-14 09:21:24

您好,我们采用的是金安国纪的板料,相关的UL证书可以到系统中公共资料中下载,谢谢!

客户(1***0A) 2022-11-12 23:32:56
0
铝基板能否钻锥形的孔(孔径底小顶大的),适合平头螺丝的安装后与基板平面一样平整
官方工作人员(5***26) 2022-11-14 09:21:56

您好,不能加工这类梯形沉孔的,不好意思。

客户(4***3A) 2022-10-15 11:45:44
0
你好,铝基板可不可以打过孔,让铝板层作为GND
官方工作人员(后台回复) 2022-10-15 19:09:36

您好。目前只做单面铝基板。无法做VIA 过孔。
