问题现像

如下图所示，这种板子箭头所指的位置是VCUT线，它距板内大机械孔，或者锣槽比较近，导致这个空隙的板子边缘机械强度很软，嘉立创是可以生产，且不会发现品质问题，不过板子到了客户手中，等元件装配完成之后，把板子掰开，会连带把这边缘细小的部分撕扯拉断。

良好的示例

如下图所示，如果内槽或者大孔距板边太近， 一般都是这侧采用锣边的形式，避免VCUT。

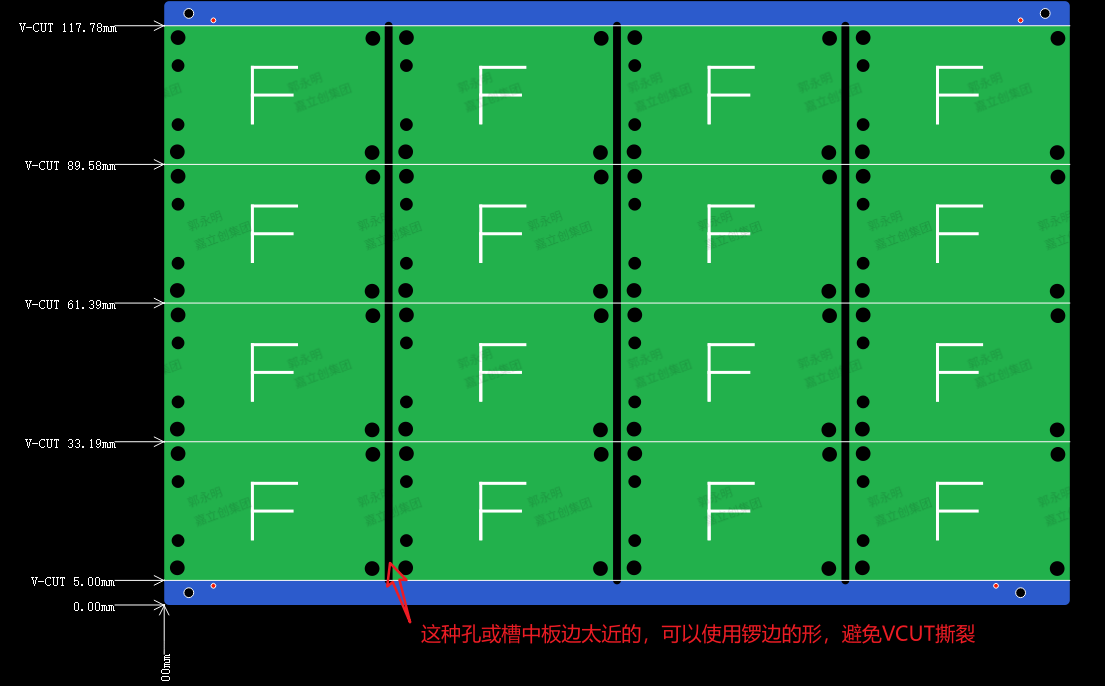

改进的拼板

下面再列其它改进的拼板案例
