【拼板】VCUT方向没有平滑的边缘

问题现像

板子VCUT的时候, 沿着VCUT方向板子两边是需要紧靠着固定导轨的，这个导轨不是连贯的，中间留着一个开口用于穿插刀具轴，也就是导轨并不是绝对的一条线平滑，如果板子的边缘平滑度不够，没有足够的支撑力，很容易让板子卡在这个导轨中间的开口上,，导致断板。

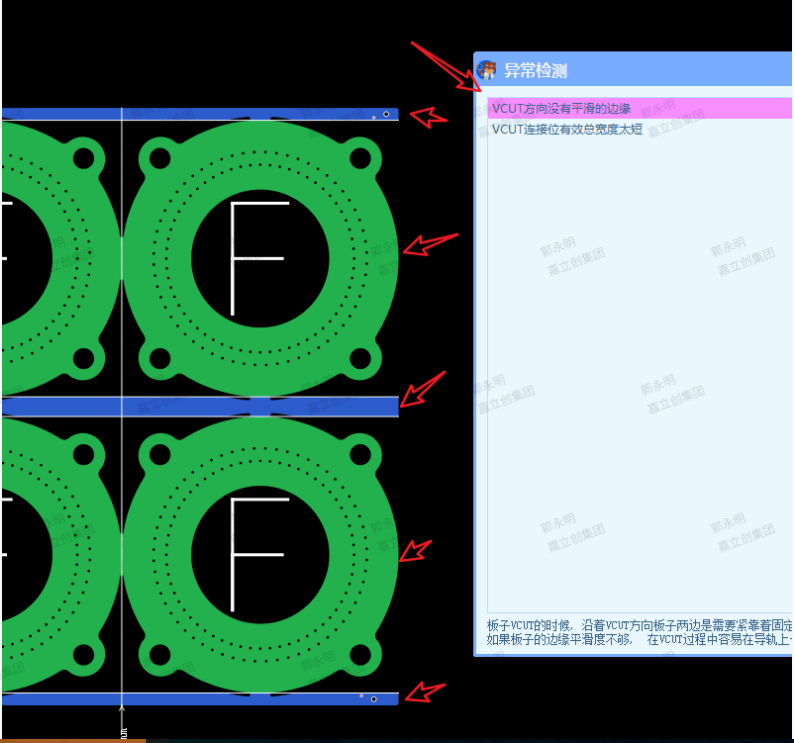

如下图所示，中间有一条垂直的VCUT线，那么板子右侧的的边缘是不平油的，有很多悬空，很容易被导轨撞断板子。

良好的示例

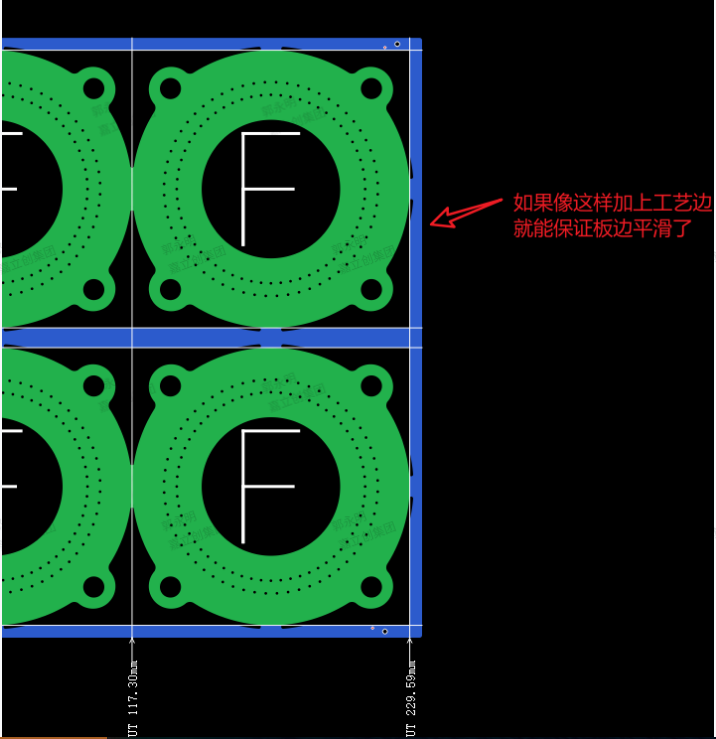

如下图，不平滑的那一侧加一条工艺边，就变平滑了

注意：这里只演示平滑，我故意删掉了辅助的光板。

改进的拼板

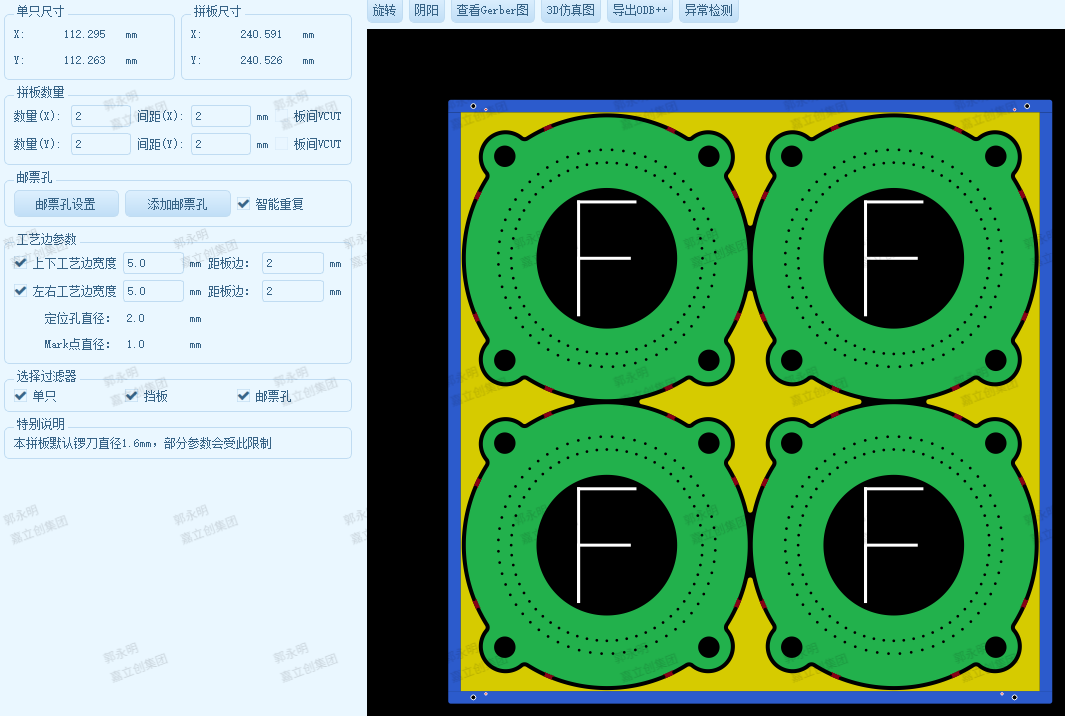

这种问题大多是异形的板子（外型非标准的长方形），良好的拼板，应该是这样的，四周都是工艺边，避免不平滑的边缘，注意它还配了如下的辅助项

• 添加了辅助光板（黄色区域），在空余空间添加辅助光板，总是对生产有百利无害的（加强板子强度，过波峰焊防漂锡，可增加抢电镀铜盘提高电镀质量等等，好处太多）。
• 改用邮票孔把单只板子与光板连接起来，这种圆形的板子，实在不适合VCUT

下面再列其它这种异形板子避免不平滑的案例

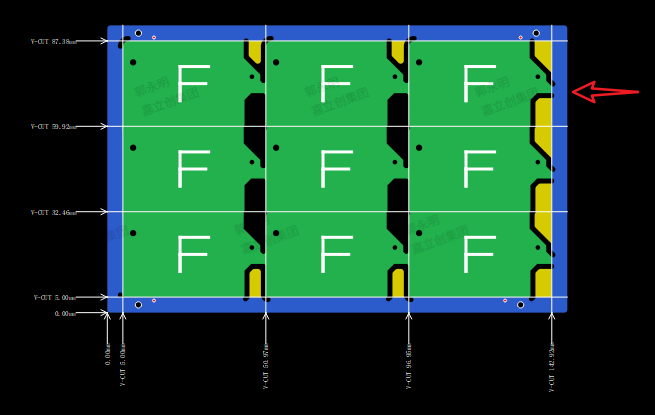

右侧加了工艺边，避免了不平滑
