问题现像

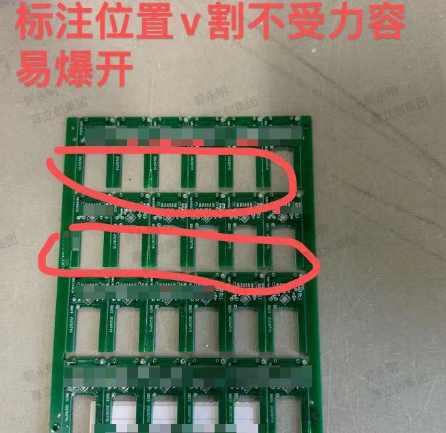

如下图所示，这种板子在VCUT的时候, 需要承受很大的刀片切割力, 如果垂直于VCUT方向的板子太单薄, 板子很容易被刀片直接打断。

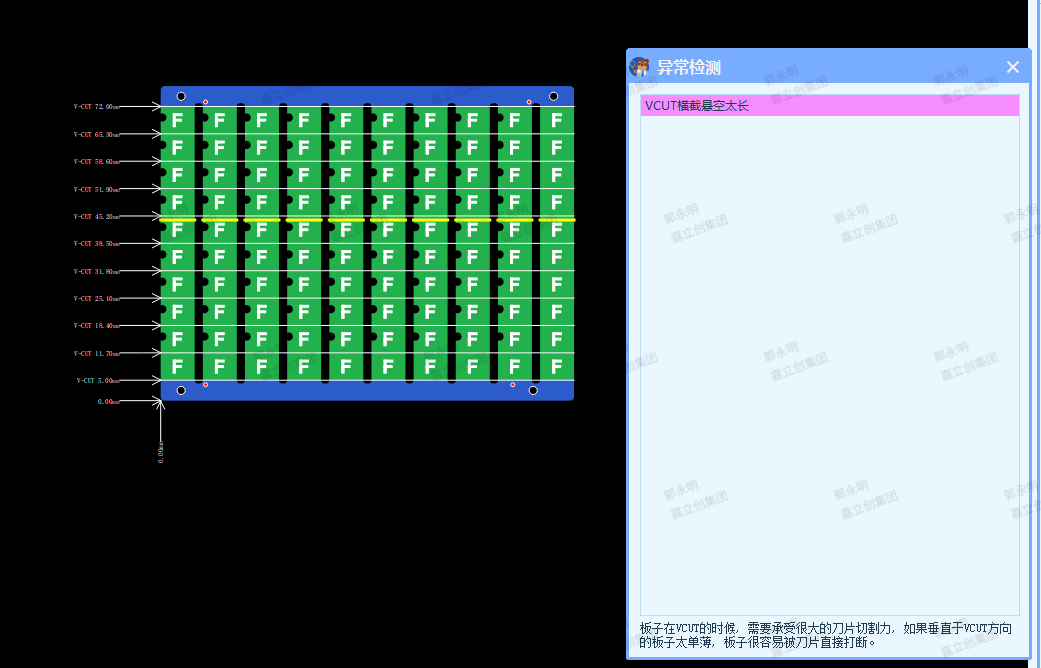

当我们检测这个问题的时候，你基本上要重视了，要避免拼出这样的结构

良好的示例

良好的示例就是避免在VCUT的横截方向悬空过长。

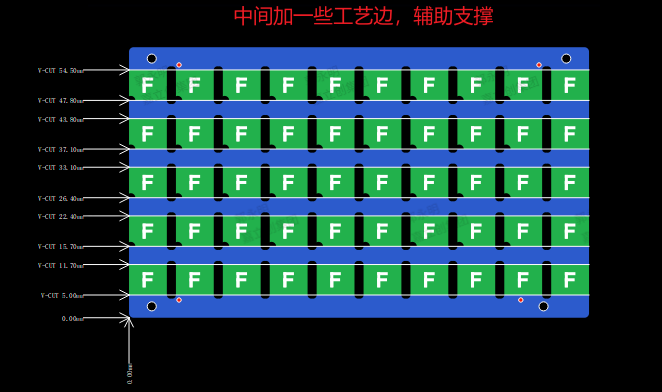

改进的拼板

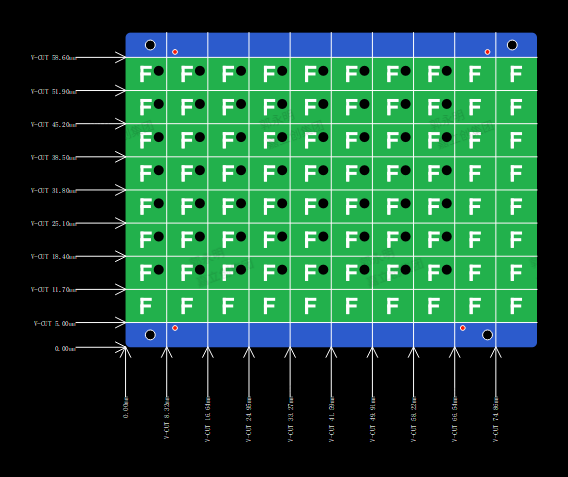

像上面的工艺边加多了，会显得很浪费，如果是一些小矩形板子，可以全部考虑VCUT

下面再列其它改进的拼板案例

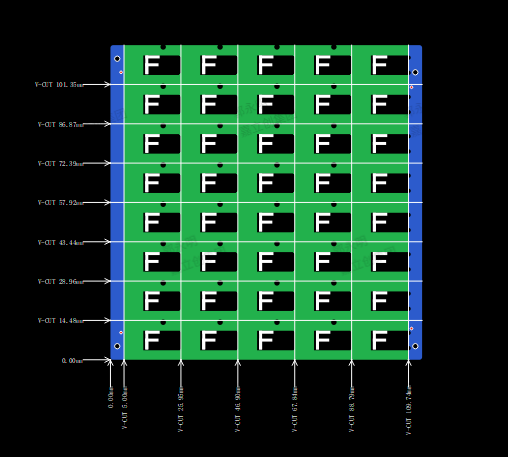

如下图所示，全面VCUT，同时左右加工艺边，保证避免了右侧的边缘不平滑。
