关于过孔不锡化处的设置问题
- 2***4W
- 1811
- 0
2***4W
1811

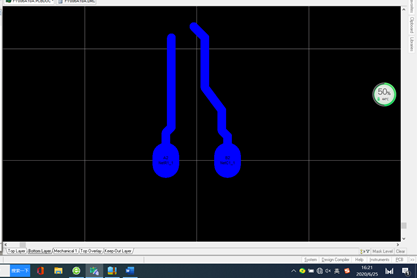

0目的是让NetC1_2在顶层与焊盘A1、B1、C1、C2相连，NetR1_1与底层的焊盘A2相连，NetC1_1与底层的焊盘B2电气相连，位于底层C2与顶层的C1电气相连，焊盘A1和A2、B1和B2、C1和C2位置坐标相同，简单说希望焊盘A，B两个焊盘的孔不锡化处理。

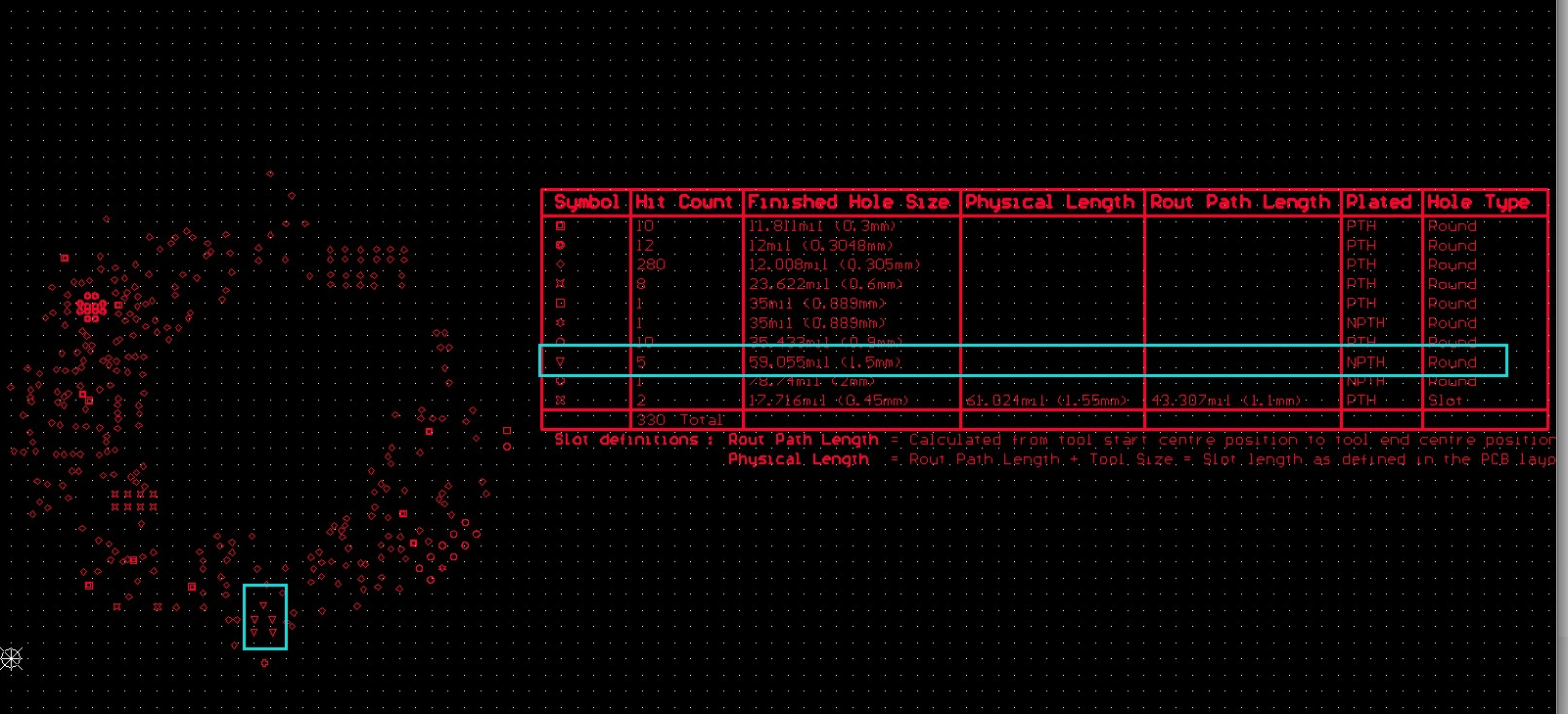

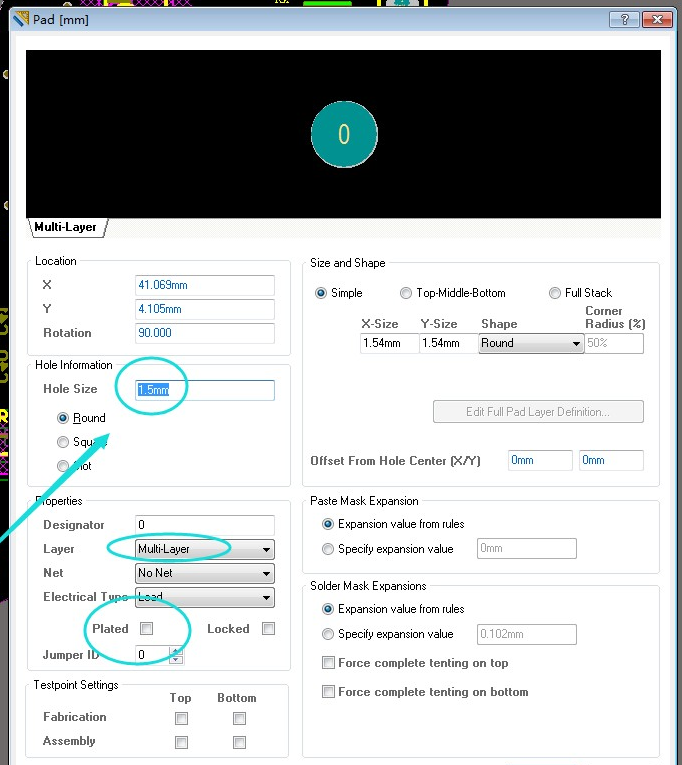

每个焊盘的设置如下，，否正确? 设计软件DXP 2004 SP2
每个焊盘的设置如下，，否正确? 设计软件DXP 2004 SP2
