新版AD使用过孔画安装孔
- 3***0S
- 2102
- 1
3***0S
2102
1你好，请问新版AD怎么使用过孔画安装孔，可以画一个过孔然后设置孔内径、外径相等来实现安装孔吗，新版AD没有孔壁沉铜选项
点赞
互动评论1
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***5G)2020-07-07 18:01:28
0

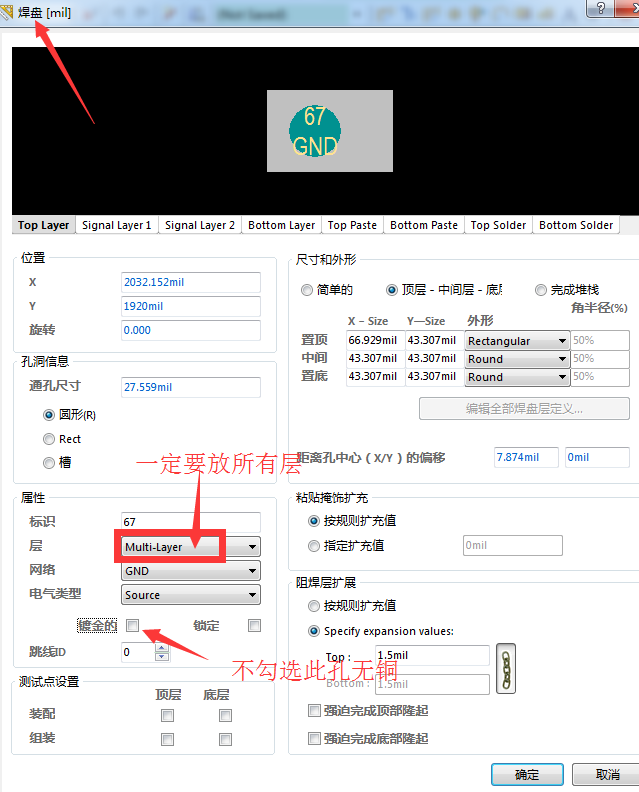

楼主，您的思路正确，请画一个PAD焊盘孔，内外径等大，把属性（镀金的）勾去掉就是无铜孔（如下图）。

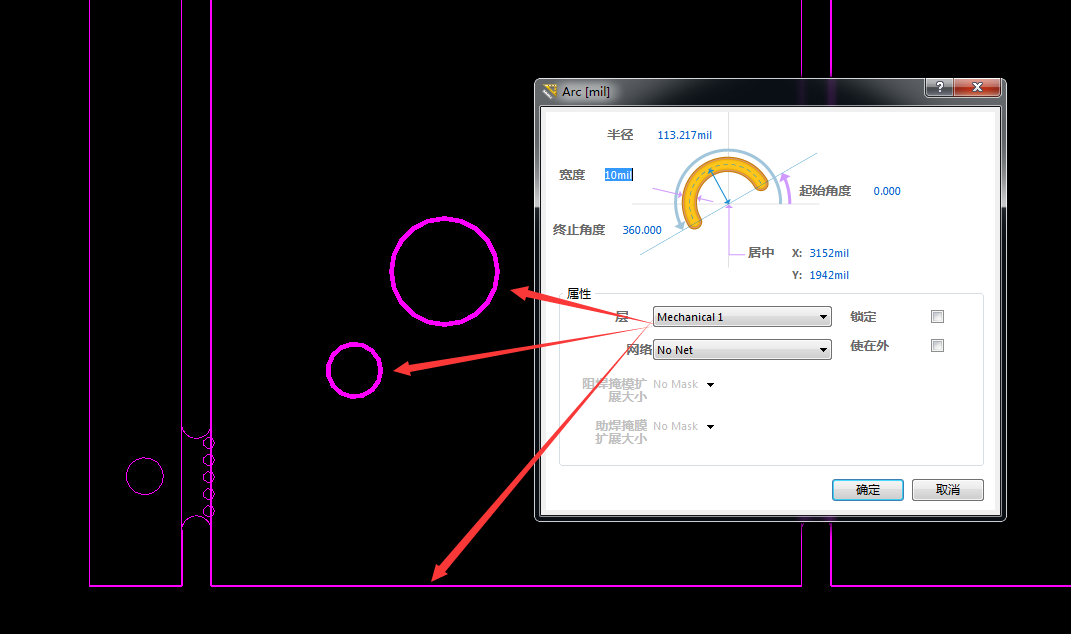

另一种方法是同唯一正确的边框层一个层画圈（大小您自己把握）
另一种方法是同唯一正确的边框层一个层画圈（大小您自己把握）
