pcb文件导入到嘉立创后，里面方焊盘变成圆形了
5***9A
418
2
ad里面画的焊盘是方的导入嘉立创下单页面后显示的焊盘是圆的
点赞
互动评论
2
登录
或
注册
后才可以留言哦！
1***(5***9A) 2020-08-28 12:05:04
0
无法满足直角也行圆角也可以接受的，这样可以生产吗
客户(后台回复) 2020-08-28 14:47:51

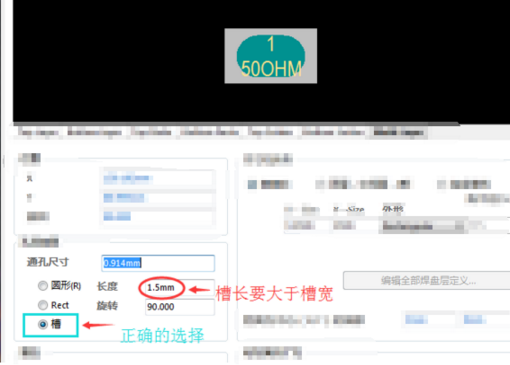

麻烦文件直接设计成椭圆长条槽孔，不要用方槽设计，会变形的，谢谢！
官方工作人员(5***5G)
2020-08-28 11:54:57
1

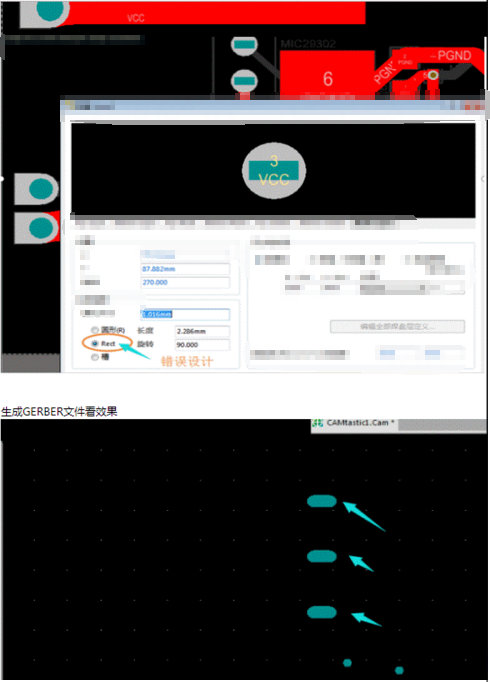

楼主，对于方孔槽设计，嘉立创其实在反复强调Rect(方孔槽）不要用此设计，您画出来效果。生产实际作业也无法满足90度的直角，其实您们自己都可以生成Gerber文件验证。https://www.sz-jlc.com/portal/server_guide_1475.html
