焊盘和铜箔的间距
4***2A
1585
1

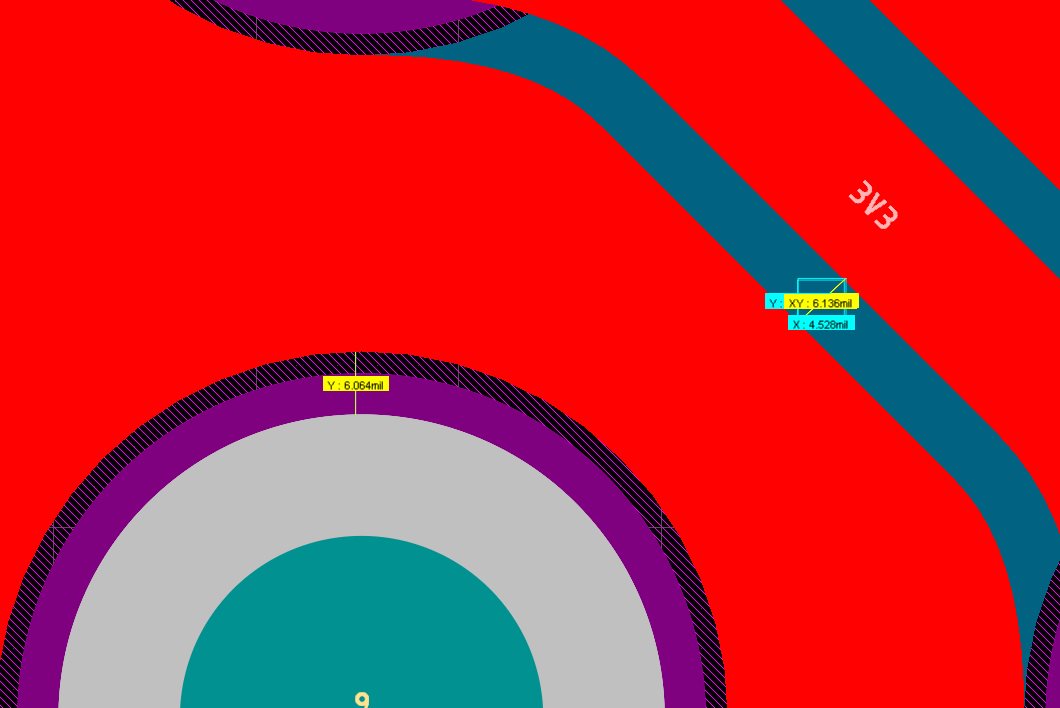

双层板焊盘和铜箔的间距也是大于5mil吗，和线到焊盘的距离要求是一样的吗？![sshot-2020-08-29-[1].jpg](/uploadfiles/image/20200829/1598656436575075032.jpg "1598656436575075032.jpg")
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2020-08-29 10:24:56
0
楼主，双层板焊盘和铜箔的间距请大于0.2mm以上，线到焊盘的距离请大于0.127mm以上。
刘**(4***2A) 2020-08-29 14:37:54
铺铜和布线的间距也要0.2mm以上吗
