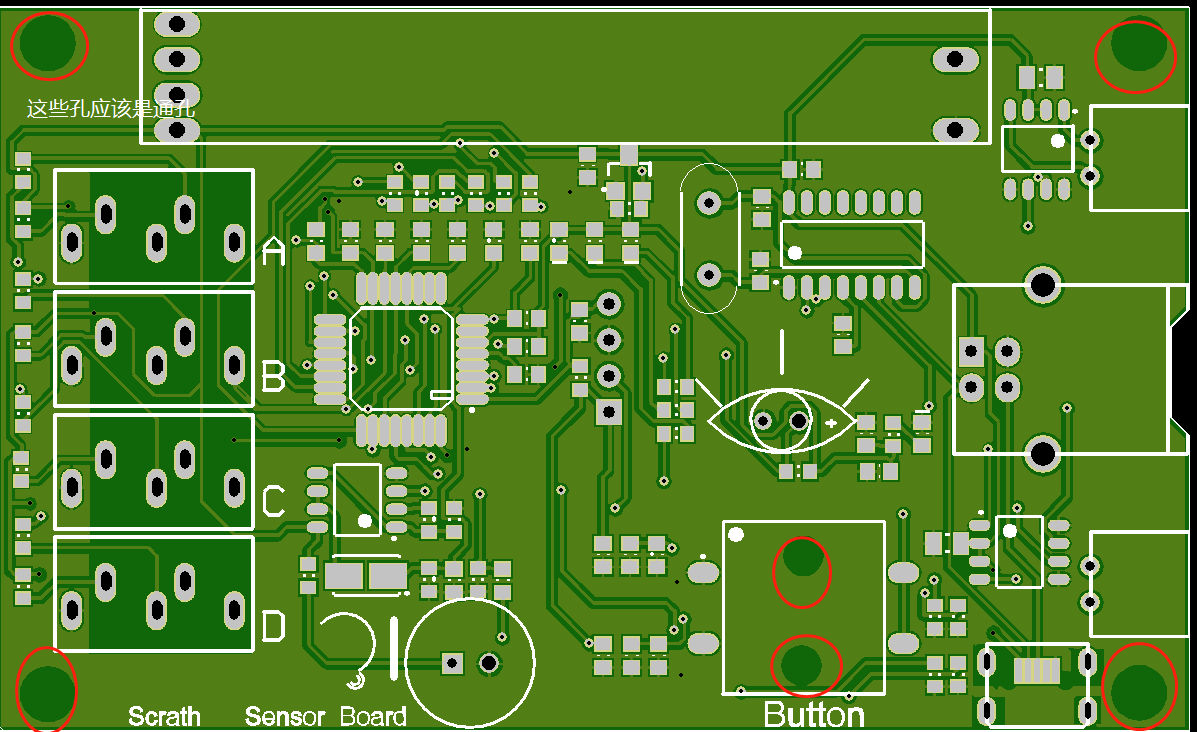

pcb通孔不显示
- 3***7A
- 1685
- 1
3***7A
1685
1
点赞
互动评论1
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***5G)2020-09-11 10:04:07
1
楼主，不可以用Board cutout做为成形用元素用。这个问题在PCB打样设计中反反复复有提到过，Board cutout绘制形状不能开槽，此项只能用作3D效果绝对参照图，不能被转出GERBER元素来作外形加工的。Layout布线需要挖孔挖槽的请一定同您板框线一个层，用实线在KEEP-OUT层或者机械1层画出形状！
刘**(3***7A)2020-09-12 10:56:44
问题解决了，非常感谢
