孔加工疑问
5***5A 552 1

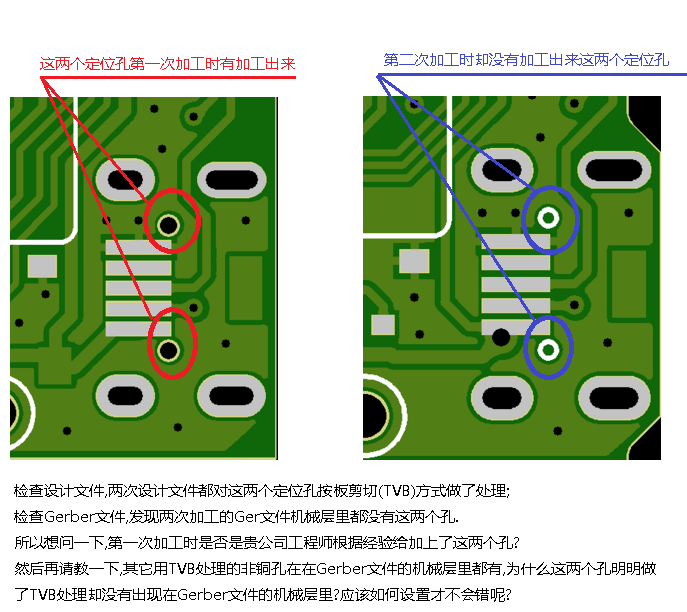

孔加工疑问.bmp 检查设计文件,两次设计文件都对这两个定位孔按板剪切(TVB)方式做了处理;
检查Gerber文件,发现两次加工的Ger文件机械层里都没有这两个孔.
所以想问一下,第一次加工时是否是贵公司工程师根据经验给加上了这两个孔?
然后再请教一下,其它用TVB处理的非铜孔在Gerber文件的机械层里都有,为什么这两个孔明明做了TVB处理却没有出现在Gerber文件的机械层里?应该如何设置才不会错呢?谢谢!

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-10-19 10:09:02

0

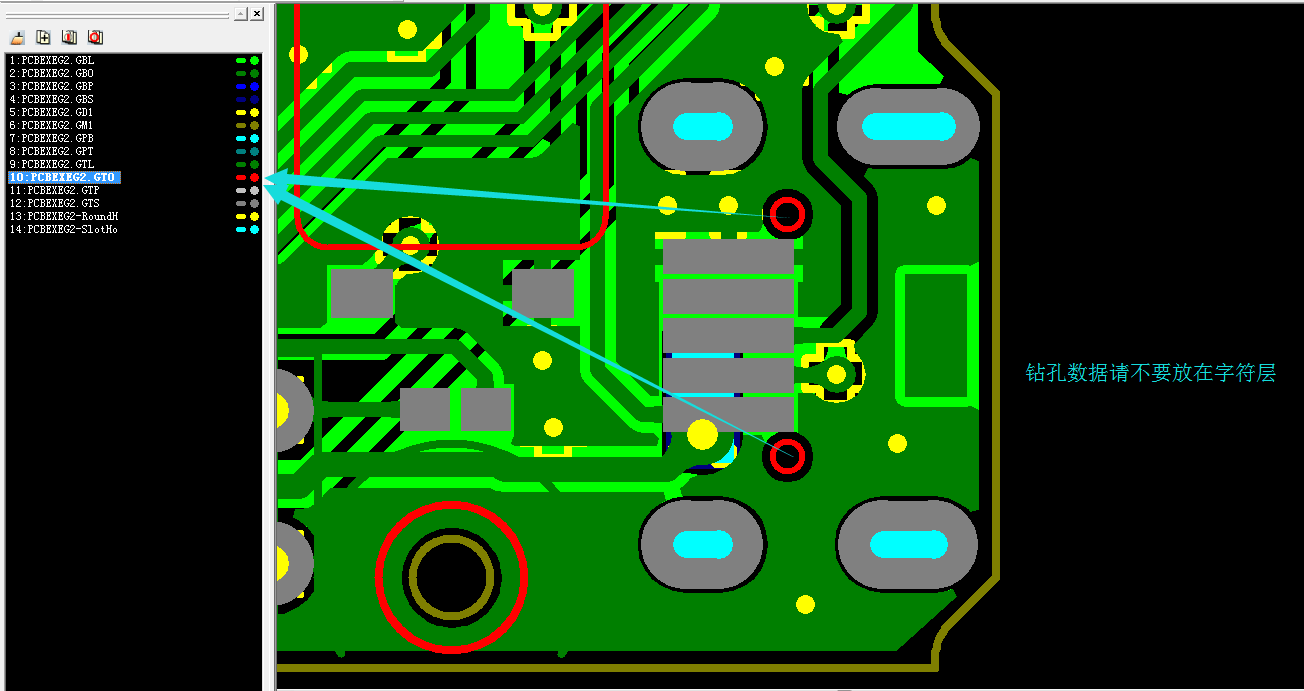

楼主，经查看您原文件，需要成形的元素放心字符层，字符层形状不可以做为成形数据。请优化！
