文件上传看到的3D图怎么和实际的不一样
- 6***7Y
- 703
- 1
上传PCB文件,解析出来看到的边框和孔位都不对,把尺寸的标注当成边框了

点赞
互动评论1
注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录 或 注册 后才可以留言哦!
官方工作人员(5***5G)2020-11-04 11:30:56
0

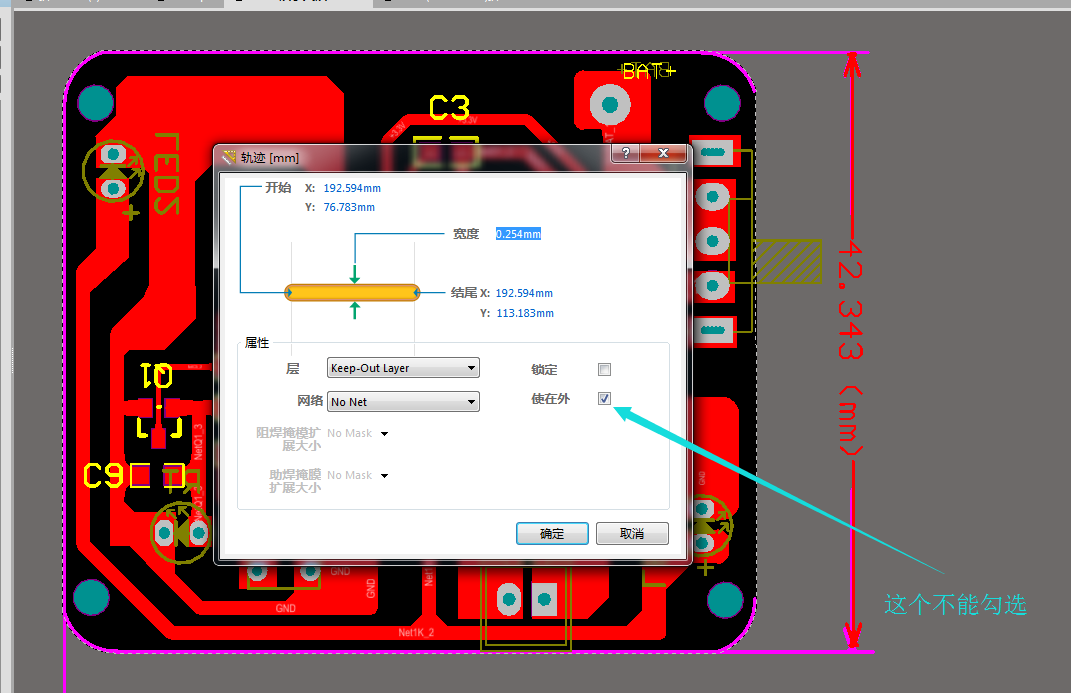

楼主,使在外不能勾选,请优化文件,谢谢!


梁**(6***7Y)2020-11-04 11:44:58
多谢 应该是修改边框的时候搞错了
