图上有大孔，但实物没给做孔
9***0A
450
2

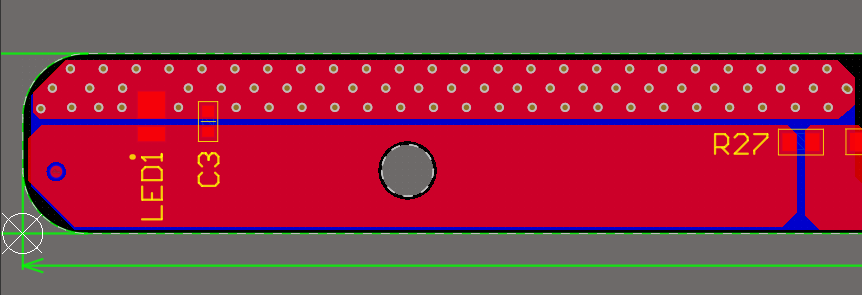

用AD画的图，灯板明明做了三个大槽孔，做过来却没有打孔。还有一个驱动板，上传上去也是这样，都不敢在这打样了。
点赞
互动评论
2
登录
或
注册
后才可以留言哦！
古***(7***4A) 2020-11-16 20:25:41
0
转换文件后是看不到这些孔的，这些孔是给AD的3D模式用的
官方工作人员(5***5G)
2020-11-16 09:58:01
0

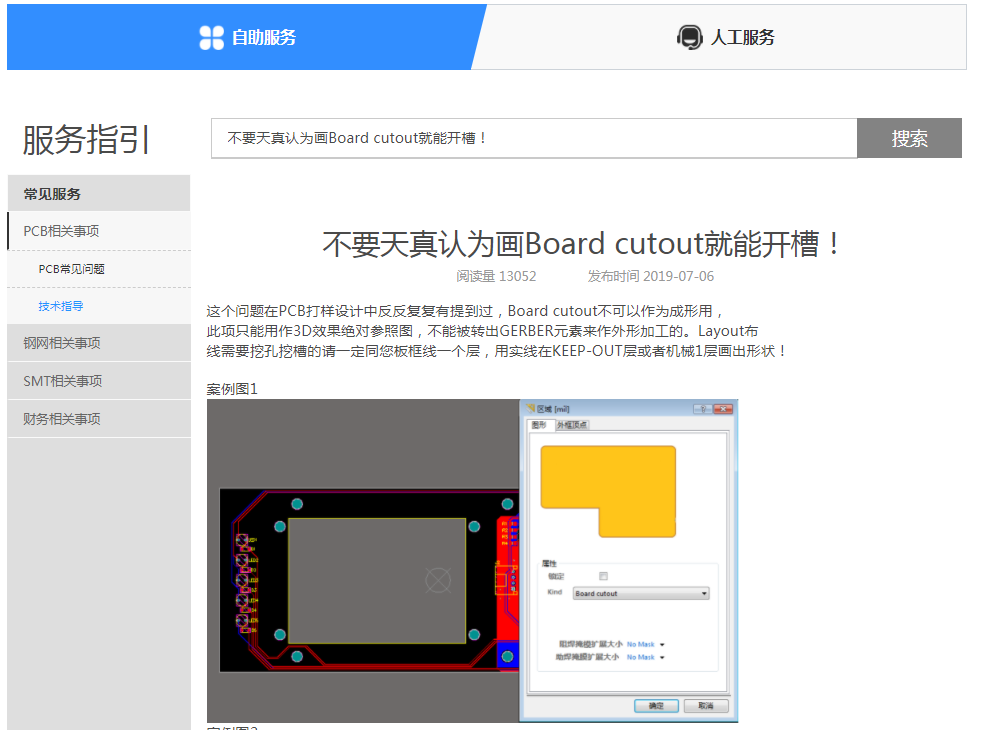

楼主，系统投单文件设计三个大槽孔的是虚拟的，这种3D中可以显示实际转不出GERBER文件，需要您用实线画出形状来并跟板子唯一的外形放在同一层（详见https://www.sz-jlc.com/portal/server_guide_10142.html）。更多设计请查看：https://www.sz-jlc.com/portal/server_guide_112.html，谢谢！
