3层PCB打样？
2***2Y
290
1
你好：<br /> 咨询以下几个问题<br /> 1.若PCB设计的是3层，贵司不能打样的话, 按4层打样 贵司在技术上是如何处理的？<br /> 2.贵司使用的FR-4材质 介电常数是多少？
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-01-19 16:48:26
0
楼主，设计的实际线路是3层（假四层），技术是直接按四层板工艺加工。

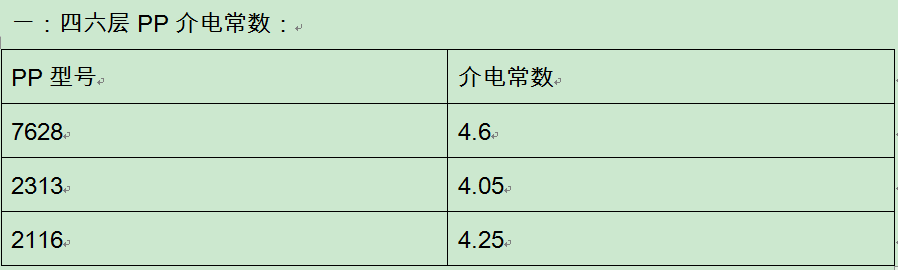

介电常数如下：
介电常数如下：
1**(2***2Y) 2021-01-19 22:10:15
比如这个案列：3层PCB 厚度1.2设计，要求中间金属层分别与顶层和底层的距离几乎相等，比如PP-CORE-PP的厚度依次为0.5mm-0.1mm-0.5mm 是否可以打样 ？
