pcb半孔金属化
4***7A 875 1

<img src=‘/uploadfiles/image/20210406/1617697520592036301.jpg’ title=‘1617697520592036301.jpg’ alt=‘1617697509(1).jpg’/>

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-04-06 18:14:47

0

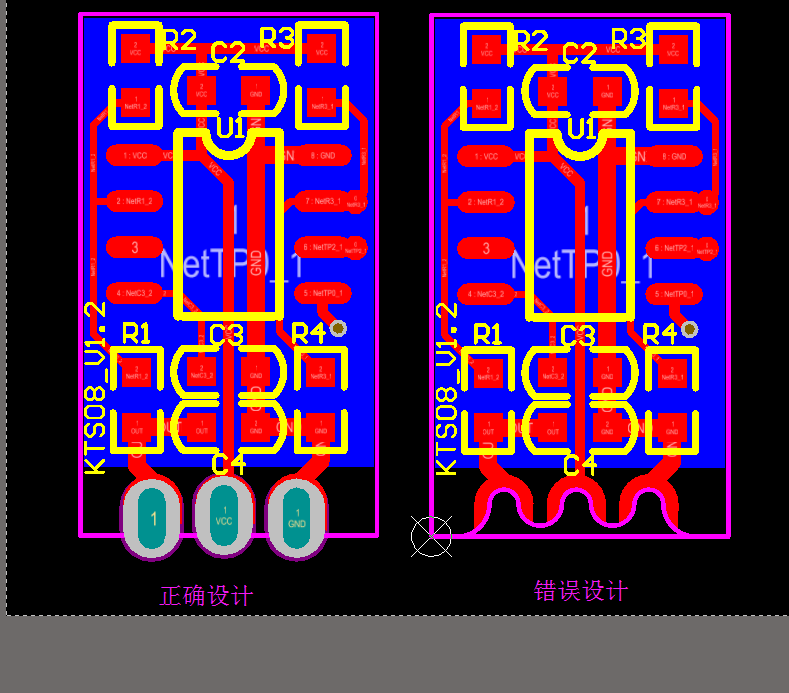

楼主，设计时一定要用PAD焊盘孔绘制，把焊盘一半放边框线上如下图
半孔大小范围：直径≥0.6MM，孔边到孔边≥0.6MM（单边焊环0.127mm以上,小于此参数工程会适当优化).
离边距离最低要2MM以上如下图：
https://www.jlc.com/portal/server_guide_70.html
