通孔加工问题
1***6A 241 1

<img src=‘/uploadfiles/image/20210508/1620462669222014798.png’ title=‘1620462669222014798.png’ alt=‘QQ图片20210508163106.png’/><img src=‘/uploadfiles/image/20210508/1620462668297047104.png’ title=‘1620462668297047104.png’ alt=‘QQ图片20210508163101.png’/><br />请问通孔位置这样放置可否加工？左下孔径2.6mm，右上孔径3.2mm。6层板。

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-05-10 08:51:08

0

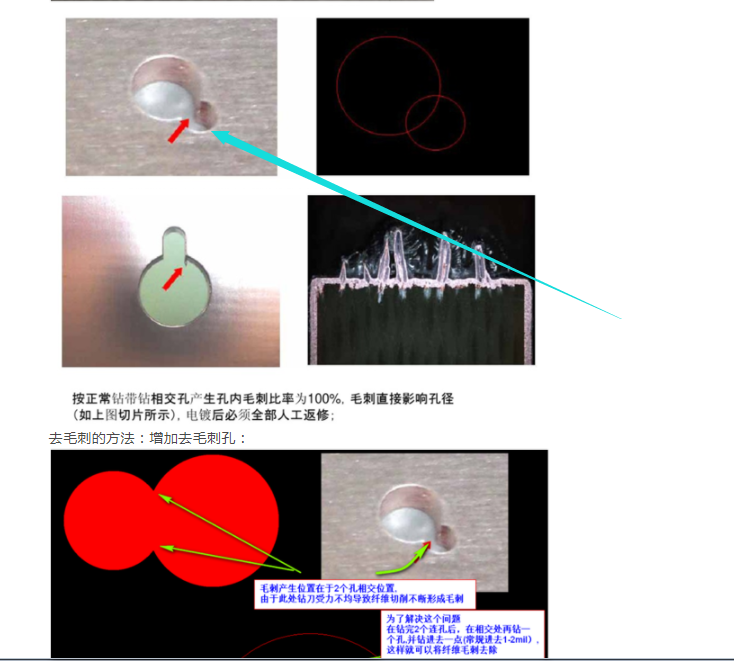

楼主，不建议这样设计，葫芦孔生产不好控制,建议插件孔(孔边与孔边)保证0.3MM以上否则生产容易钻咀断刀。
https://www.jlc.com/portal/server_guide_25693.html
https://www.jlc.com/portal/server_guide_26005.html

客户(1***6A) 2021-05-10 10:28:00

不知道为啥回复不能贴图

客户(1***6A) 2021-05-10 10:25:40

你好，我看了加工问题案例。但因为是两个焊接物料，正反贴的，需要有一定准确定位，所以用葫芦孔时，小孔的物料在焊接时可能会发生偏移，所以在两通孔之间增加了一个直径1.5mm的机械孔，这样应该可以加工了吧？谢谢。

客户(1***6A) 2021-05-10 10:26:55

回复张**(5***05G):
