两个过孔焊盘边间距0.15mm,钻孔一侧单边0.05 是否能做
1***0A
700
1
<img src=‘/uploadfiles/image/20210619/1624090330607018696.jpg’ title=‘1624090330607018696.jpg’ alt=‘QQ图片20210619161131.jpg’/><img src=‘/uploadfiles/image/20210619/1624090333889034160.jpg’ title=‘1624090333889034160.jpg’ alt=‘QQ图片20210619161121.jpg’/>
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-06-19 16:37:58
0
楼主，超工艺，补偿孔径后直接连一起了。

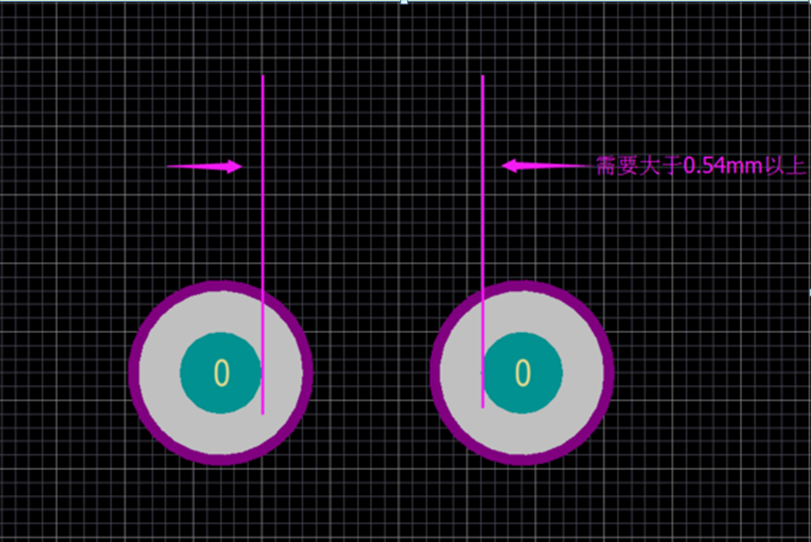

PAD有孔（插件焊盘）焊盘内径孔的边到另一个焊盘内径孔的边距离要0.54mm以上（极限0.48mm）
PAD有孔（插件焊盘）焊盘内径孔的边到另一个焊盘内径孔的边距离要0.54mm以上（极限0.48mm）
