99SE铜槽做法？
2***8A 665 1

立创推荐的做法是堆焊盘，但这种方式比较费时。以下的方法不知立创是否能识别？长方形焊盘，中间开铜槽使用机械层1，外形层是使用的keepout层，两者不冲突。具体如下图所示：<img src=‘/uploadfiles/image/20210828/1630136379477062659.png’ title=‘1630136379477062659.png’ alt=‘image.png’/>

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-08-28 16:07:38

0

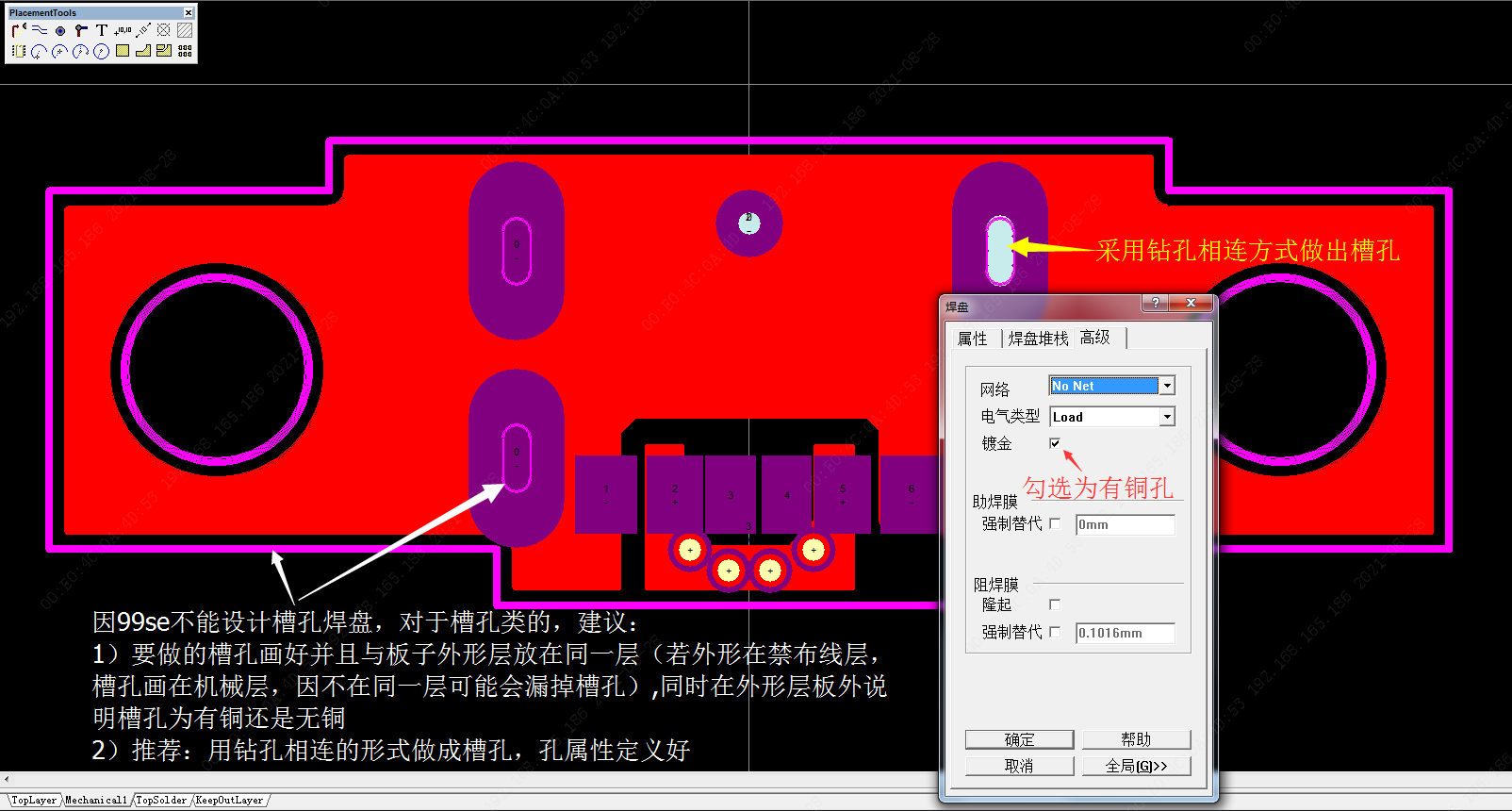

您好，不能这样设计，我们要求槽孔跟板子唯一外形在同一层才不会漏槽的（相关请参考：https://www.sz-jlc.com/portal/t6i10153.html）.建议按下图来制作，谢谢！
