关于PCB加工时锣孔大小的问题
1***1A
166
1

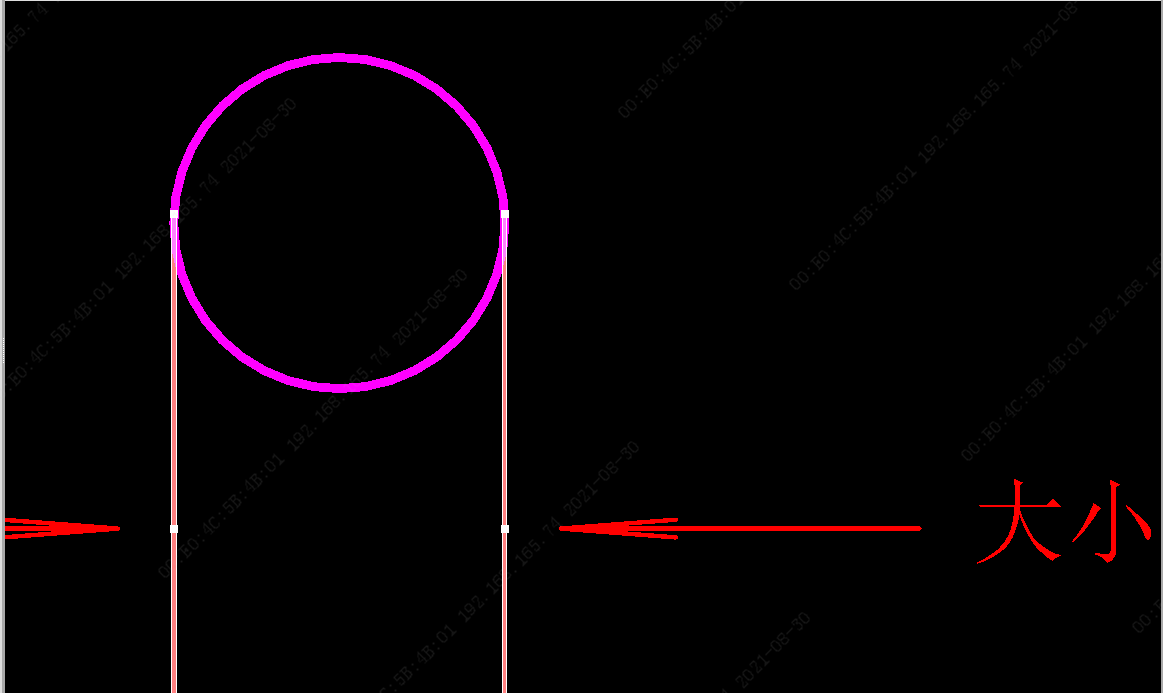

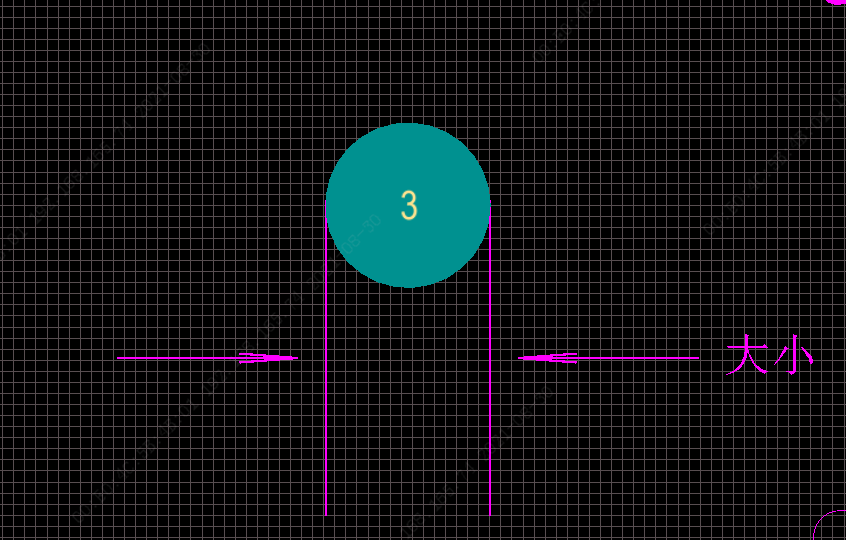

假设我在M1层做外形层，其中板上有一个9.5mm直径的圆孔，绘制圆弧直径为9.5mm，线宽为0.254mm，请问加工的时候是按照9.5mm锣孔，还是线的外边缘或内边缘锣？<br/>
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-08-30 17:20:17
0
楼主，实孔圆孔是按圆的直径
绘制圆弧直径为9.5mm，线宽为0.254mm，是按线宽的中心线为准。
绘制圆弧直径为9.5mm，线宽为0.254mm，是按线宽的中心线为准。
