SMT贴片打样支持的PCB工艺、板材、数量、尺寸

阅读量 7443 发布时间 2019-05-30


SMT贴片打样支持的PCB工艺、板材、数量、尺寸



支持的形状:理论上支持任意形状,形状参考如下图, 具体请参考PCB审核结果




2 层板 支持的尺寸范围: 最小: 20mm X 20mm   最大: 480mm X 320 mm。








4 层板 支持的尺寸范围: 最小: 20mm X 20mm   最大: 350mm X 320 mm。








工艺边:可以不需要添加工艺边,推荐不要添加工艺边。



Mark点:可以不需要添加Mark点。



   拼版:支持邮票孔 或槽孔的方式拼版 拼版教程可以参考这里:点击查看. 样品SMT贴片,暂时不支持V-cut拼版





支持的PCB 颜色: 绿色. 绿色.png

支持的PCB 厚度:  1.0,1.2,1.6mm 三种厚度 厚度.png

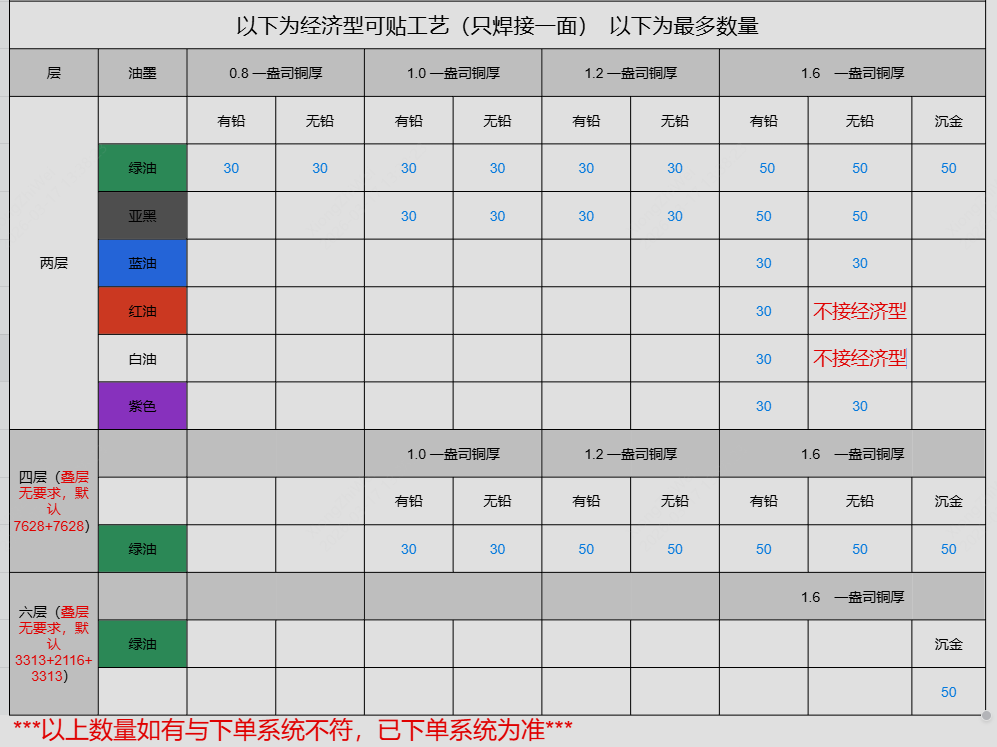

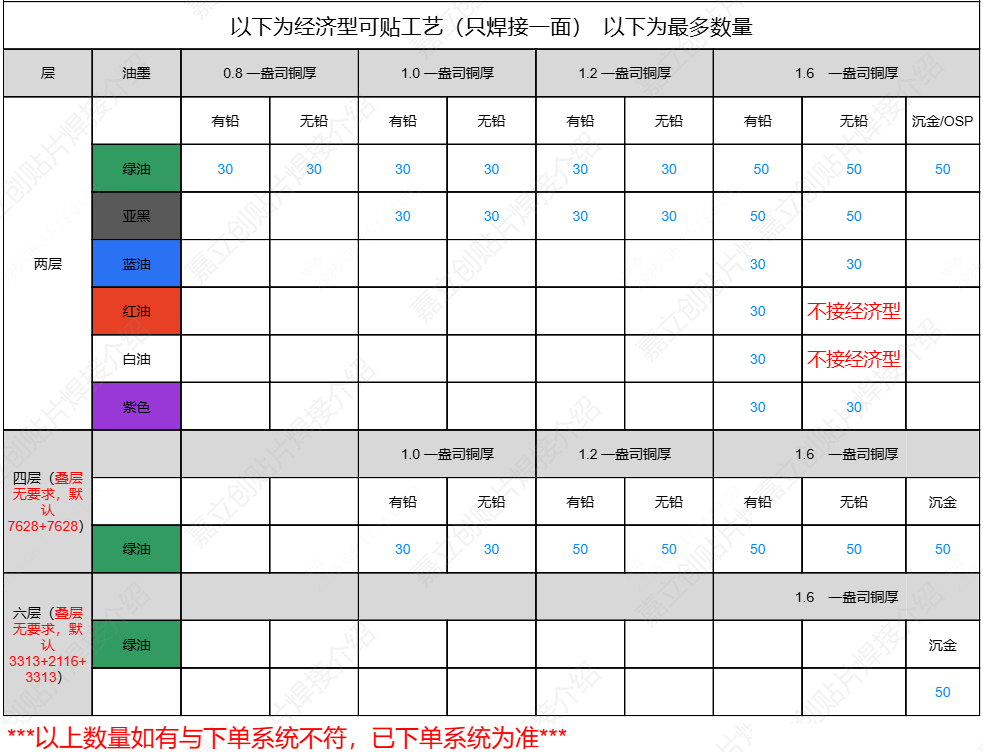

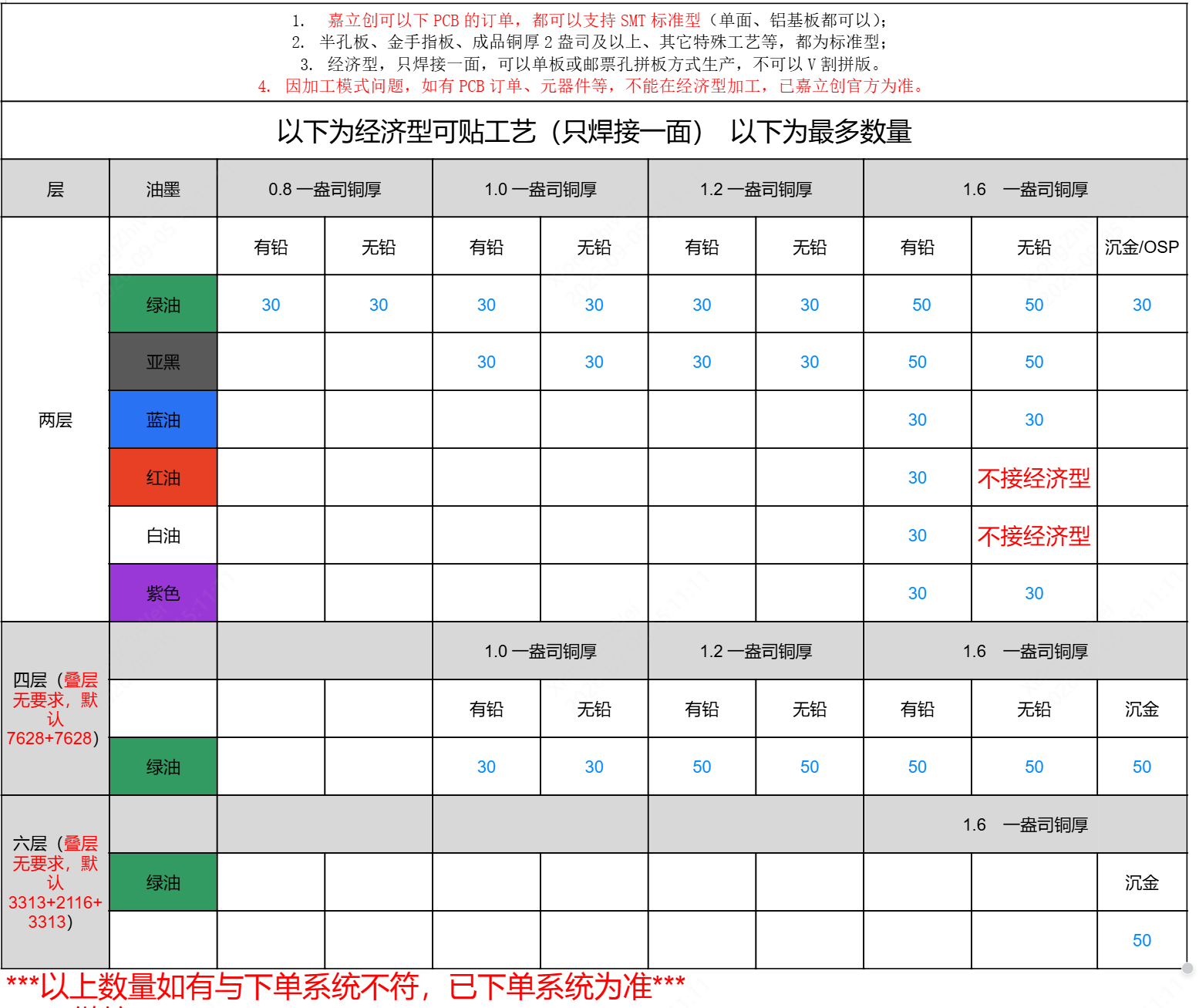

样品贴片支持的数量:

2层板支持的数量 :

1.2,1.6mm 厚度支持 :5,10,15,20,25,30, 50,75,100 。

1.0 厚度支持 :5,10,15,20,25,30 。

其中 5片和10片 还支持只贴其中两片。


4层板支持的数量:

 1.0,1.2,1.6mm 厚度支持 :5,10,15,20,25,30

其中 5片和10片 还支持只贴其中两片。







(28)

(0)

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
您需要登录后才可以留言 请先登录
展开
史**(2**1A) 2020-02-26 21:17:54 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

你好,请问怎么SMT显示可以下50片的,可是下50片没有可以点选SMT的啊?这么操作?


[当前用户]官方工作人员() 2020-02-27 11:36:25 (0)

 您好 最近因产能有限,暂且接单2层板 板厚1.6MM 30片以内 等后续产能回复,在接50片,具体时间还不确定

展开
张**(4**5W) 2020-02-24 22:18:07 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

板子层数为:4 的无法做SMT贴片,建议选择:2 来做SMT贴片

请问这怎么办?选2不是就只做2层板了,可我的PCB就是4层板啊!可4层板有不贴片,这是怎么回事。

谢谢!


[当前用户]官方工作人员() 2020-02-25 10:53:33 (0)

您好 SMT最近只接2层 板厚1.6MM 绿油 有铅 无铅 沉金 1OZ

4层板子PCB交期还不确定,所以4层板子暂时不接SMT

展开
陈**(3**4S) 2019-12-31 11:04:03 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (1)

你们什么时候恢复100块的SMT啊? 能给不能给个大体时间? 都等了快半年了,还不恢复100块的SMT???

给个时间点? 如果彻底不恢复,就直接说了; 能不能不要老拖着??

陈**(3**4S) 2019-12-31 11:05:31 (0)

不要老拖着? 不能直说; 如果能给个时间点,一直拖着,这作风

[当前用户]官方工作人员() 2019-12-31 11:54:22 (0)

10月8日 75 100片的暂时不贴了 要等产线恢复正常后才可以下75 100片

现在最多接50片 (2层 板厚1.2 1.6MM的才可以贴50)


4层板 板厚 1.0 1.2  1.6MM的 都是最多30片

2层板 板厚 1.0MM的也是最多30片

什么时候恢复100片,还不知道,看生产情况。

展开
孙**(5**8A) 2019-11-30 09:26:12 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

支持双面贴片吗?

[当前用户]官方工作人员() 2019-11-30 10:48:40 (0)

目前仅支持单面贴片

展开
林**(7**3D) 2019-11-16 12:25:17 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

JLC2313层压结构不支持贴片吗?

[当前用户]官方工作人员() 2019-11-16 17:12:59 (0)

 是的 现在不支持 因为做的人太少

展开

元器件库存为0的元件怎么办啊?

[当前用户]官方工作人员() 2019-11-14 17:45:34 (0)

 元器件编号是哪个? 一般库存为0的只能等待哦

展开
陈**(3**4S) 2019-11-08 13:34:17 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (2)

你们什么时候恢复100块的SMT啊? 能给不能给个大体时间?

[当前用户]官方工作人员() 2019-11-11 08:35:11 (0)

 您好 这个目前还不清楚  具体下单界面数量为准!

展开
杨**(9**5G) 2019-10-29 21:21:38 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

下STM订单也很难,库中有的芯片,但没有库存也就不能焊接,能否提供一个等待周期根据用户的情况备一下器件

展开
叶**(1**7H) 2019-10-29 15:13:46 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

什么时候支持2OZ铜的贴片?

[当前用户]官方工作人员() 2019-10-30 11:32:23 (0)

目前还没有考虑贴2OZ的

展开

双面FR-4板材是哪一种品牌?

[当前用户]官方工作人员() 2019-10-30 11:47:20 (0)

南亚

展开
张**(2**9M) 2019-10-26 13:01:58 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (1)

贴片那里这里说明双层板可以支持到100片,但是PCB那里超过50片就不支持了,这个不是矛盾了吗/

[当前用户]官方工作人员() 2019-10-26 16:07:48 (0)

您好,前面是可以支持100片贴片,但因中秋国庆期间因为100/75片的交期比较长影响其它小量的交期,影响比较大,所以目前暂停了100/75片的选择贴片的,后续也会视情况开放的。

展开
周**(5**7A) 2019-10-21 13:04:40 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

我下SMT后有很多元器件是没有搜索到了,你们会怎么处理。我有一整套BOM,怎么给你。

[当前用户]官方工作人员() 2019-10-22 18:02:46 (0)

SMT贴片只贴【可贴片元器件列表】这里有的元器件,如果这里没有就不贴

展开
沈**(3**5A) 2019-10-17 22:15:06 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

为什么现在1.2的两层版只支持贴50片的呢

[当前用户]官方工作人员() 2019-10-19 14:01:34 (0)

您好, 由于SMT产能的关系, 为了不影响SMT的交期。暂时限制接SMT小批量,  待产线顺畅后, 再试情况恢复,  当前SMT 小批接单数量已改为50了.

展开
罗**(1**9A) 2019-10-14 08:15:47 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

第一次体验很不爽,宣传说半天。结果11号上午板子出来14号才贴好发货。搞得客户都骂娘了。期间打了两次电话询问,说是最快晚上最迟明天上午发货,结果第二天下午还没贴好,再次询问说是晚上应该可以发。。。。发 发 发 发个屁啊。宣传忽悠,工作人员忽悠。。

[当前用户]官方工作人员() 2019-10-14 13:26:37 (0)

您好  您100片的  系统给的交期14号左右发  13号回流焊分板堆积了 14号上午发货了  请您见谅!

展开
蔡**(3**8A) 2019-09-29 13:57:30 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (2)

什么时候能贴六层板呢?

展开
李**(3**9G) 2019-09-26 10:31:14 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

有时候想多下STM订单也很难,没有库存,也不知道什么时候会有,等到有的时候黄花菜都凉了

展开
李**(3**9G) 2019-09-24 10:35:50 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

什么时候能贴蓝色的PCB,就是价格颜色费用也可以啊

展开
杨**(3**0F) 2019-09-18 19:39:19 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (1)

什么时候能贴双面?现在很多电子产品都是双面的了。

展开
曹**(4**6A) 2019-08-12 22:48:41 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

什么时候能贴蓝色的PCB,急求

展开
张**(2**6S) 2019-07-28 13:26:53 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (1)

什么时候可以贴片其他颜色啊?

[当前用户]官方工作人员() 2019-08-08 19:11:22 (0)

多下些订单,  成本就能分摊下来啦.     到时闷骚 紫 都不是问题

展开
张**(2**4A) 2019-07-10 17:03:55 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (1)

4层板30片太少了,和2层板一样100片比较好!

展开
赵**(3**3A) 2019-07-10 10:22:30 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

现在能双面贴片了吗?

[当前用户]官方工作人员() 2019-07-10 16:33:04 (0)

 暂时 仅 支持 单面贴装. 正面或反面 只能选其中一面.
可以先焊好零件多的一面,  这样回去后自己也少焊接几个零件, 也能减少点工作量

展开
吴**(4**4A) 2019-06-28 18:09:41 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

什么时候可以贴其他颜色的板,如:红色、蓝色,等,好几个产品需要贴红色板,期望早点推出。。。。

[当前用户]官方工作人员() 2019-07-01 11:46:02 (0)

 样品贴片暂时还不能做其他颜色.  大家多下些SMT订单, 成本分摊下来了.就能有其他颜色了.

展开
廖**(4**7W) 2019-06-24 19:50:52 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

是否可以贴0402封装

[当前用户]官方工作人员() 2019-07-01 15:21:49 (0)

肯定可以呢.  必须支持0402电阻电容之类的.

展开
唐**(2**8S) 2019-06-17 22:48:17 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

现在 我做1.0的板厚 怎么不支持贴片啊?

展开
周**(1**9A) 2019-06-11 22:55:35 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

100片是单片还是拼版后仍100片

展开
秦**(1**5R) 2019-06-09 15:20:03 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (0)

建议增加可以贴片的数量,30太少了,有的小板在这里贴时效性很高,但30的限制数量就不方便了建议增加到100。

展开
谢**(1**9A) 2019-06-03 14:20:22 设为前台不可见 | 置顶 | 官方回复 | 禁此客户留言 | 删除 | (2)

为啥只能做绿色的呢?我想做其他颜色饿
