PIN数定义
PIN数指的是整个工程中的器件引脚（焊盘）数总和，是用于评估设计PCB的关键。
嘉立创EDA专业版
1
打开PCB
在嘉立创EDA专业版中打开需要设计的PCB
2
查看PCB信息
顶部菜单 - 导出 - PCB信息
在弹窗中找到焊盘，总计。这个就是整个PCB中的PIN数，将这个PIN数填入下单页面对应选项即可。
Altium
1
方法一
打开原理图，在工程文件下任意一页原理图，在菜单栏里找到“Tools”，再找到参数管理器。

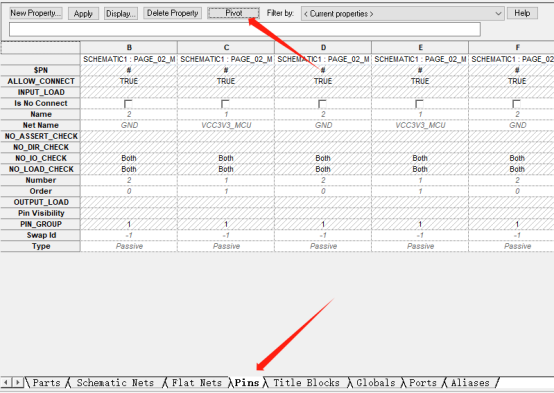

弹出参数编辑选择器的对话框，勾选pins这一个选项，点击OK，然后会弹出一个对话框，第一栏显示就是这个项目的pin数。
2
方法二
打开PCB板，导入所有器件之后，在右下角Panel中找到Properties（属性）。
打开属性面板之后，拉动右侧的进度条，找到Board Information里面找到Pads这一栏，就可以查看到pin数了。
