技术指导:V割拼板制作规范
更新时间:2024-12-12 18:57
228714
46
文档错误过时,
我要反馈

对于外形规则的可以采用V割拼板,其加工方法是把板的横截面各切割一定深度的V形凹槽,以便于后续组装完元器件后分开。由于V割的特性,分板后可能会有丝状纤维丝的(可以轻轻刮掉),由于掰开时板料的膨胀裂开,因此V割板的外形公差稍大(+/-0.4MM),在PCB拼板采用此方式连接的称为“V割拼板”(目前嘉立创标准型SMT贴片支持V割拼板生产)。

我司目前V割加工有如下几点:

■ V割角度:25度

■ V割拼板尺寸:长宽均需要70MM以上

■ V割连接性:矩形板可以四边连接也可以相对两边连接(连接边最小3MM宽,0.8MM及以下板厚的连接边最小5MM)

■ V割走向:只能走直线(且从头走到尾,不能跳刀),不能走曲线或折线,默认双面V割,不做单面V割

■ V割布线距离:V割距铜面、导线/焊盘等需要距V割中心线0.4MM以上,避免V割时露铜伤线(另外,安装孔尽量离V割线远些,避免掰板时破孔)



常规的需要V割的地方,板与板之间的间隙为0(不需要V割采用锣空的,两板之间的间隙为1.6MM或2MM)

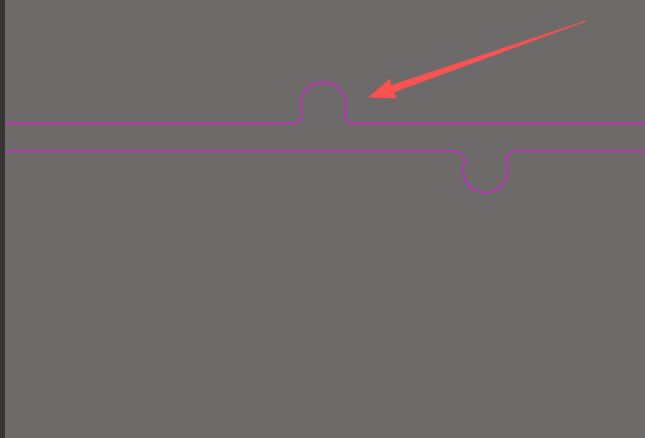

但是对于V割边有凹槽的,因为锣刀是圆形的,且不能锣到相邻板内的,这样分板后就会出现突出尖角的,对于此类尖角可以由客户自行打磨处理。若不方便打磨的,可以在板与板之间增加3-5MM的工艺边,以便锣带伸进工艺边从而锣掉夹角。

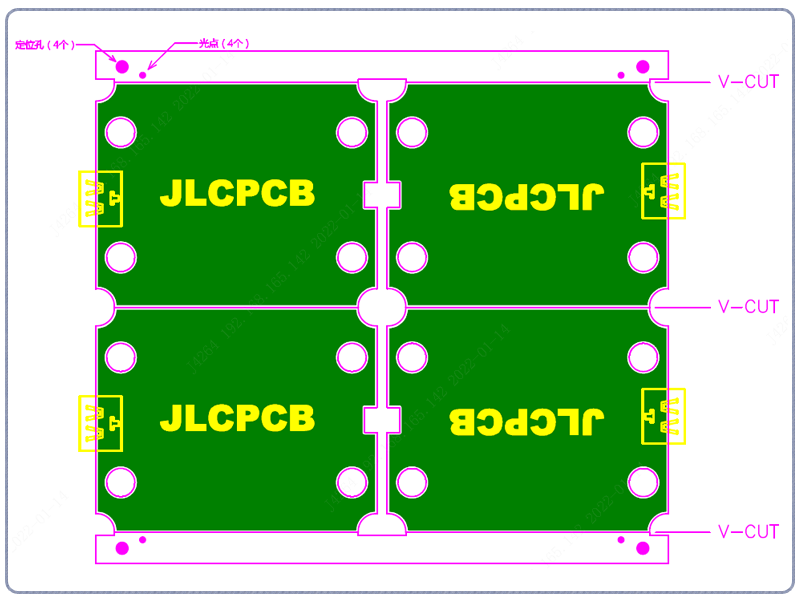

结合SMT组装贴片的要求,在拼板需要考虑合适的拼板方式

A)光点到板边需要合适的距离(嘉立创SMT需要光点中心到板边至少3.85MM)以避免SMT机器导轨挡住光点而不能识别

B)有器件伸出板外的,需要在工艺边上做挖空处理(CNC)以便于SMT组装时器件

C)板内需要锣空的请备注"CNC"字样,与外形放在同一层

D)板内需要V割的请备注"V-CUT"字样,与外形放在同一层

E)板边有圆弧或突出的边不能V割,有凹槽的边尽量不要做V割边,采用锣空处理,以保证凹槽没有夹角

F)板内承重连接边最小宽度为3MM


【关于客户提供拼板不规范的问题,按以下规范要求】

① 客户提供拼板图没有gerber的,只参考样式拼板,不规范的位置我们自行调整(如邮票孔,连接位,间隙等),定位孔和Mark点也可以自行调整,不按图纸对应来添加。

② 客户提供的拼板gerber文件(或拼板图)需要添加定位孔,mark点的请自行添加好,图上没有的数据我们不会添加。点击查看说明

③ 客户提供的拼板示意图单元板与单元板(或工艺边)不一致的,我司工程统一调整为0间距拼板。提供完整拼板文件的依文件制作。点击查看说明


重点强调:为保证制作的PCB与您开的钢网及治具完全符合,请在系统中下载我司工程资料去开钢网做治具!





互动评论 46
注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(1***8A) 2025-09-15 15:06:48
0
重点强调:为保证制作的PCB与您开的钢网及治具完全符合,请在系统中下载我司工程资料去开钢网做治具!这句话是什么意思

官方工作人员(后台回复) 2025-09-15 16:10:17

就是不要用您原资料的拼板文件去开钢网,而且用我们工程做好的与PCB板1:1相对的拼板文件开钢网,以便完全对应上(原因:原拼板文件可能由于拼板不适合生产等需要微调)

客户(1***8A) 2025-09-15 10:20:48
1
绘制的V割线与板子外形线重合是否有影响?板与板间需不需要留距离给V割线?定位孔和定位光标与板子有没有相对位置要求?在嘉立创下单时只提供一份PcbDoc文件行不行,需不需要再提供一份机械图纸说明拼板,还麻烦尽快回复,感谢!

官方工作人员(后台回复) 2025-09-15 11:08:53

您好,V割线可以与外形线重合,板与板间一般是0间隙,若因为布线或焊盘距板边低于0.4mm,且不接受V割伤到线或焊盘时,就可以板与板间添加间隙,保证V割中心线到板内的布线或焊盘在0.4mm以上(此类情况可能会使单片板尺寸增大一些)。若在嘉立创SMT,请按相关规范添加定位孔和光标点(若您自行SMT,请依您这边的SMT规范),下单提供一份PcbDoc文件就可以了(里面请包含拼板图纸,若没有拼板图纸,也可以提供一份拼板机械说明图并且下单备注参考此图拼板),谢谢!

客户(1***6A) 2025-07-03 10:32:48
1
我想问一下,付费制作电路板,我想回来自己手动贴片,所以选择了拼版,V割,可是上传拼版文件后提示有100的V割费用?V割是收费的吗?
官方工作人员(后台回复) 2025-07-03 11:46:07

您好,小尺寸板拼板V割的,会有V割费用的,您可以考虑改邮票孔拼板,就没有这个费用了。谢谢!

客户(8***3A) 2025-07-01 15:04:19
0
立创EDA,板框层不能放字体,那CNC和V-CUT放在哪一层?板框、V割线、CNC线放在哪一层?
官方工作人员(后台回复) 2025-07-01 15:40:01

可以放V割线和外形线放在同一层,字体不能放也可以不放的。

客户(8***3A) 2025-07-01 15:02:46
0
立创EDA
深***(1***7A) 2025-06-16 16:02:44
0
https://pbt-pub.jlc.com/pbt/cms/c105c55d42e549fb913e7559ae03688c-8622862794868559872-image.png?fileIndexId=8655903785767874560
我外形用板框层,但是文本无法放置在板框层怎么办?
官方工作人员(后台回复) 2025-06-16 16:37:42

您好,请问什么软件设计的?AD中可以把文字放在板框层的。

客户(8***6A) 2025-05-11 01:38:54
0
https://pbt-pub.jlc.com/pbt/cms/00fc73ea7f3f4fa49161326795313824-8609598818158080000-%E5%B1%8F%E5%B9%95%E6%88%AA%E5%9B%BE%202025-05-11%20013437.png?fileIndexId=8655903680842760192
如果我手动做这样的拼板,应该也能用免费券吧,肯定是不超过 10cm x 10cm 的,几个芯片的最小系统板电路都不一样不想整好几次

官方工作人员(后台回复) 2025-05-12 08:58:03

您好,免费券仅用于单片交货,不支持拼板(包含客户自拼板),谢谢!

客户(8***6A) 2025-05-13 18:05:52
好吧,我试过了,手动拼板需要 1mm 方孔 pcb 之前连接保留 2mm,然后需要审核然后按拼板算然后就不能免费了,大家就别学我给审核增加负担了
客户(8***5A) 2025-03-20 18:07:59
1
嘉立创拼板只能v割吗
官方工作人员(后台回复) 2025-03-20 18:08:17

也可以邮票孔拼板

客户(6***9A) 2025-02-12 22:58:18
0
V割工艺能只割班子一半长度吗?还是都得一割到底
官方工作人员(后台回复) 2025-02-13 08:58:41

您好!这边V割是从一端割到另一端的,不能只割一半,谢谢!

客户(1***6A) 2025-01-23 11:45:56
0
V割工艺或者邮票孔拼板可以用免费券吗?
官方工作人员(后台回复) 2025-02-05 14:03:37

免费券仅限单片出货板,拼板的不可以用免费券的。
