FPC设计是否会漏孔

创建时间：2024-04-26 19:34更新时间：2026-09-09 16:05

14485

0

文档错误过时,我要反馈

【视频：FPC钻孔漏孔案例3月17日.mp4】

一、漏孔检查

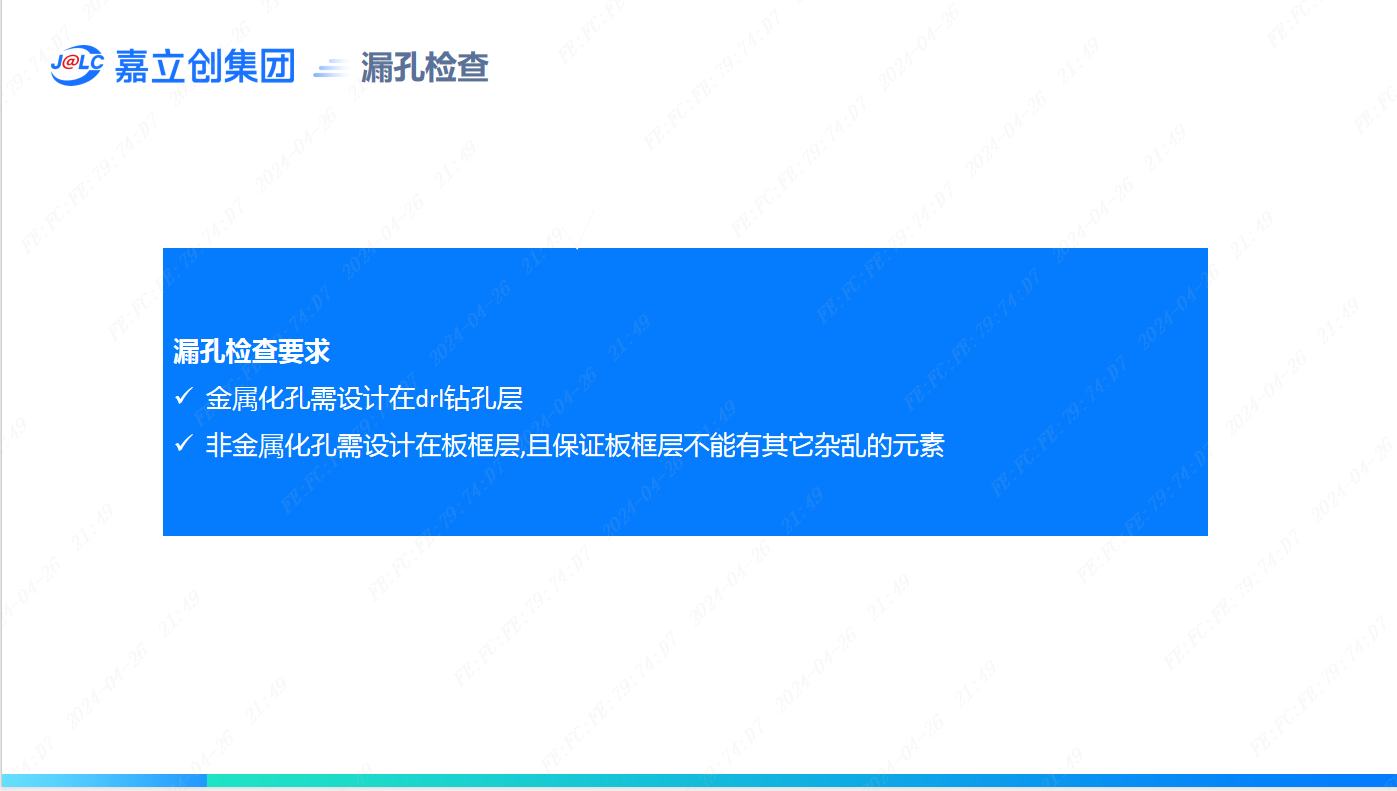

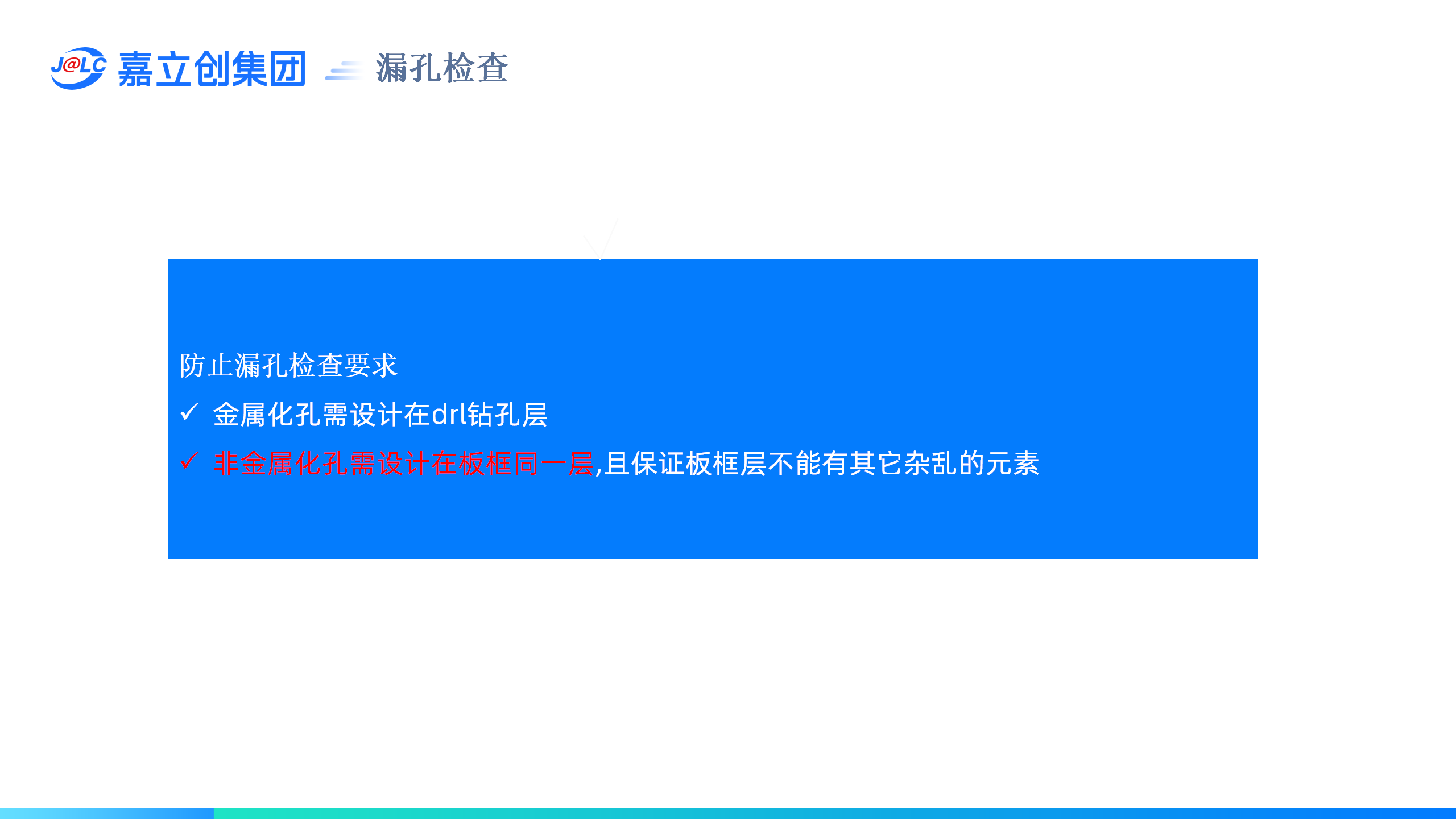

防止漏孔检查要求：

1）金属化孔需设计在drl钻孔层

2）非金属化孔需设计在板框同一层,且保证板框层不能有其它杂乱的元素

二、漏孔案例

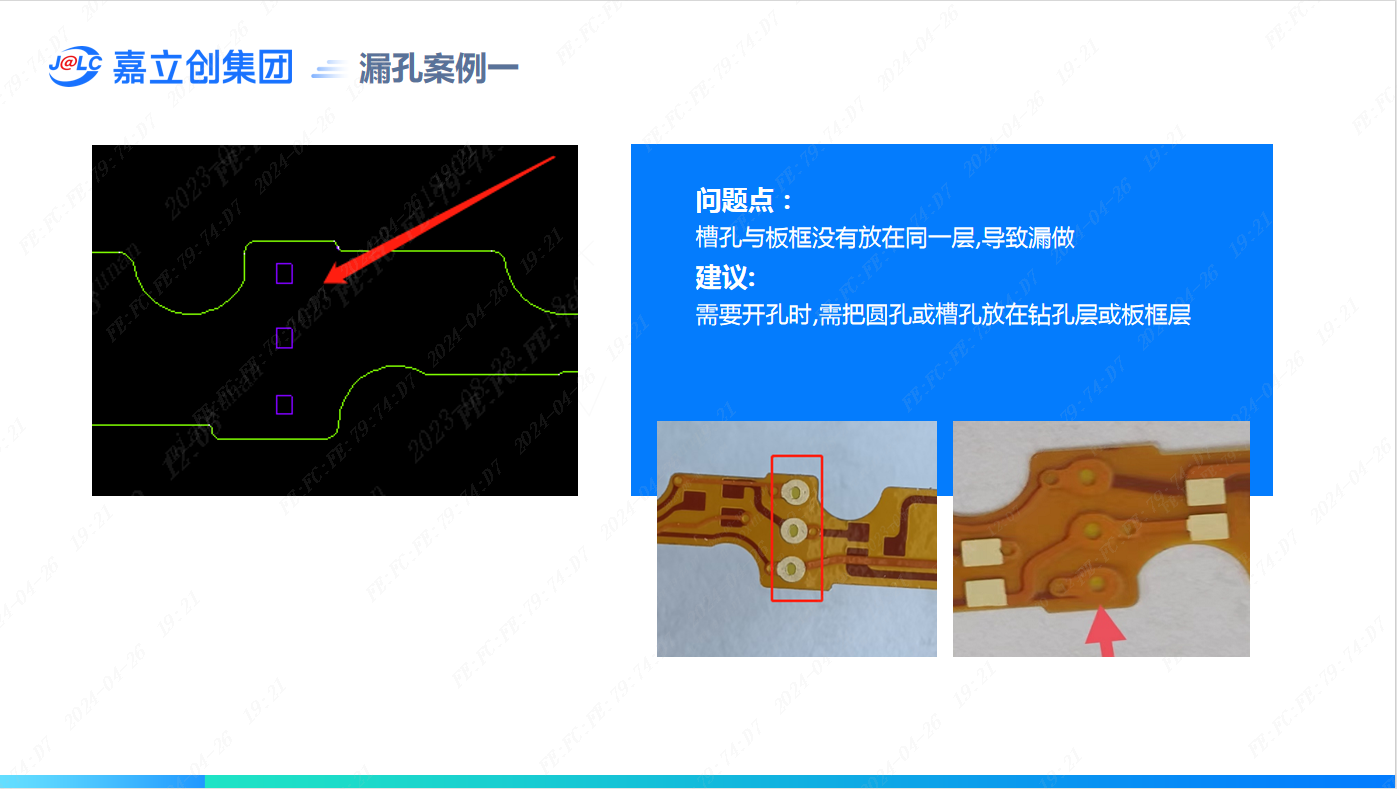

问题1：槽孔与板框没有放在同一层,导致漏做

建议：需要开孔时,需把圆孔或槽孔放在钻孔层或板框层

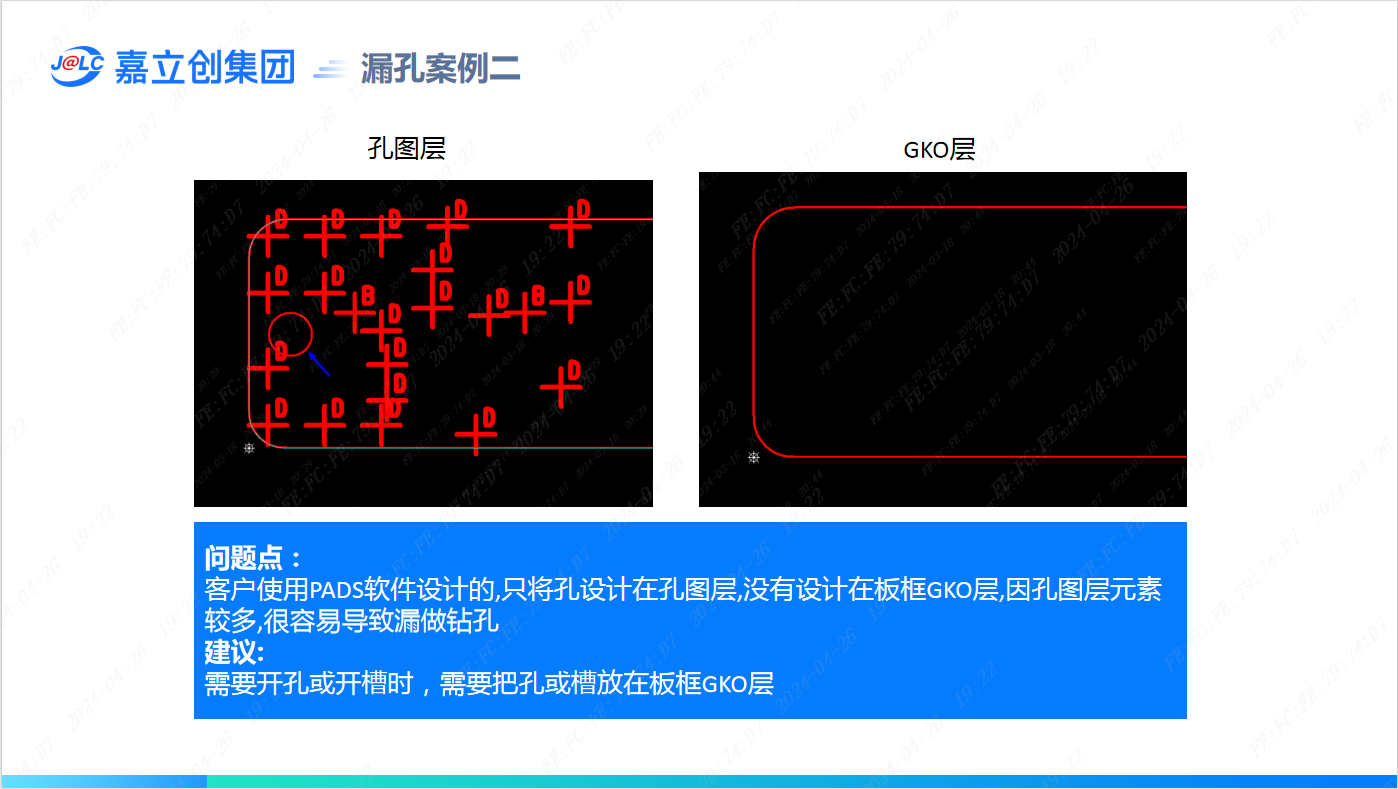

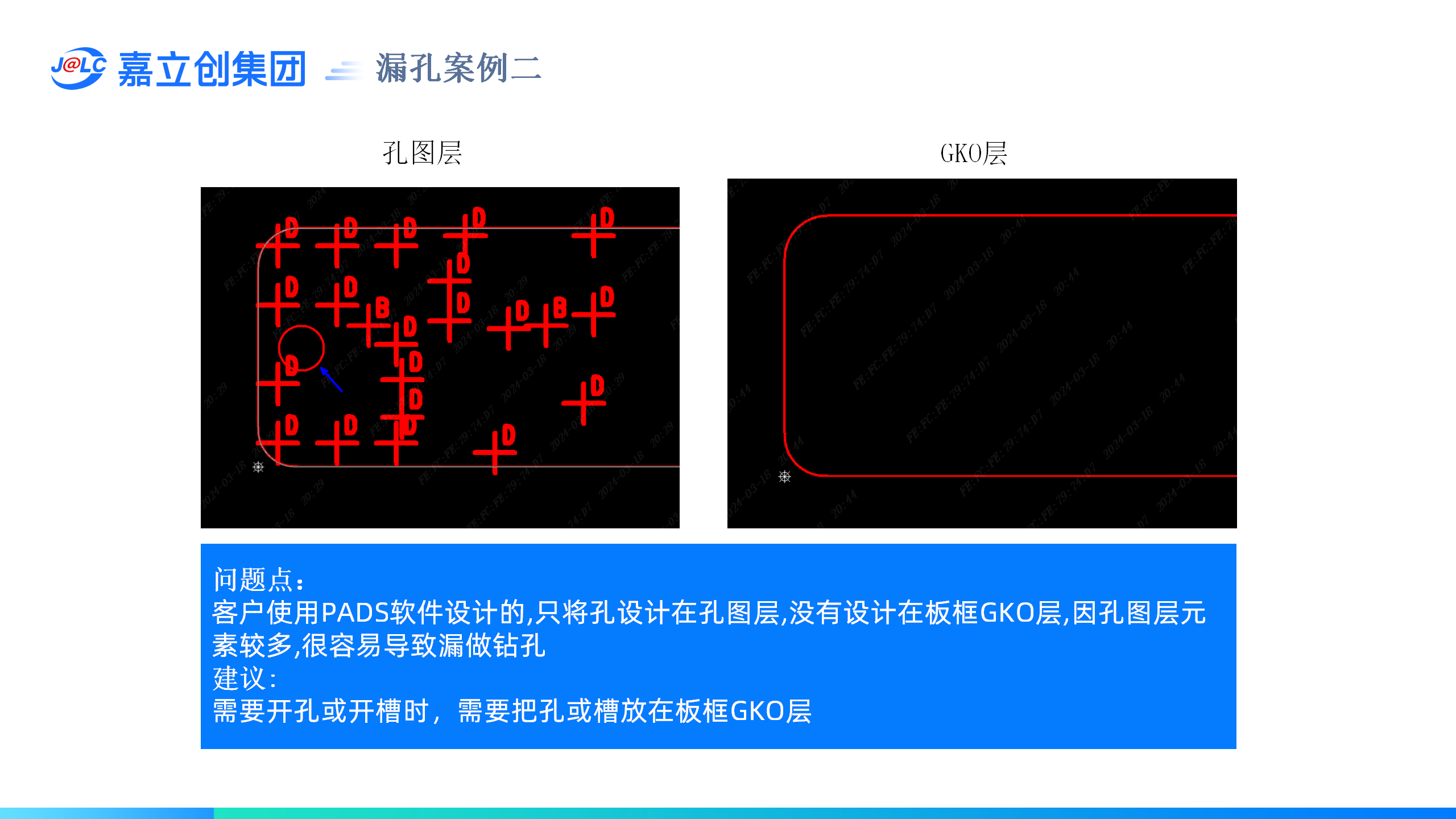

问题2：客户使用PADS软件设计的,只将孔设计在孔图层,没有设计在板框GKO层,因孔图层元素较多,很容易导致漏做钻孔

建议：需要开孔或开槽时，需要把孔或槽放在板框GKO层

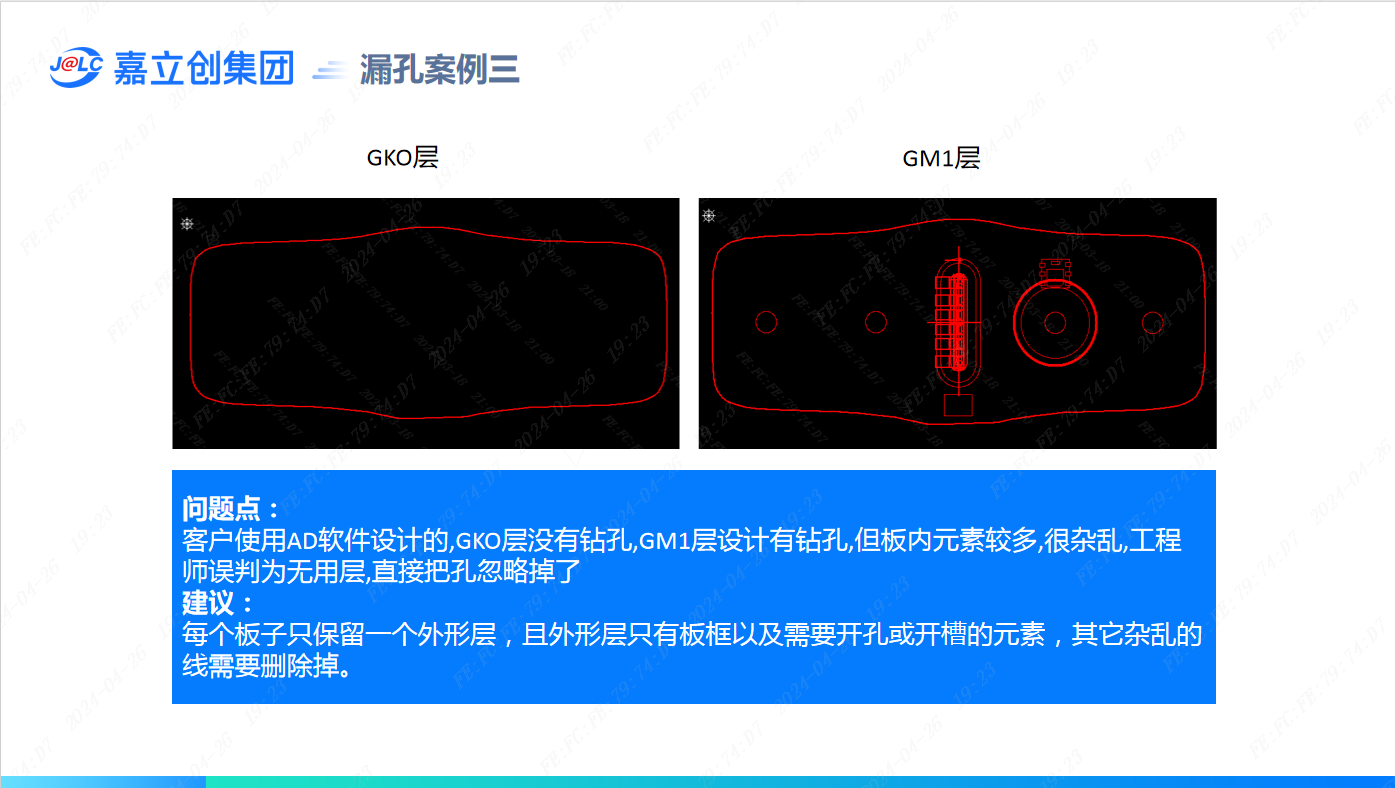

问题3：客户使用AD软件设计的,GKO层没有钻孔,GM1层设计有钻孔,但板内元素较多,很杂乱,工程师误判为无用层,直接把孔忽略掉了

建议：每个板子只保留一个外形层，且外形层只有板框以及需要开孔或开槽的元素，其它杂乱的线需要删除掉。
