FPC外形是否会切到焊盘

创建时间：2024-04-27 17:44更新时间：2026-08-03 11:47

11190

0

文档错误过时,我要反馈

【视频：FPC外形到铜距离设计案例2026年7月17日.mp4】

一、外形到铜的距离

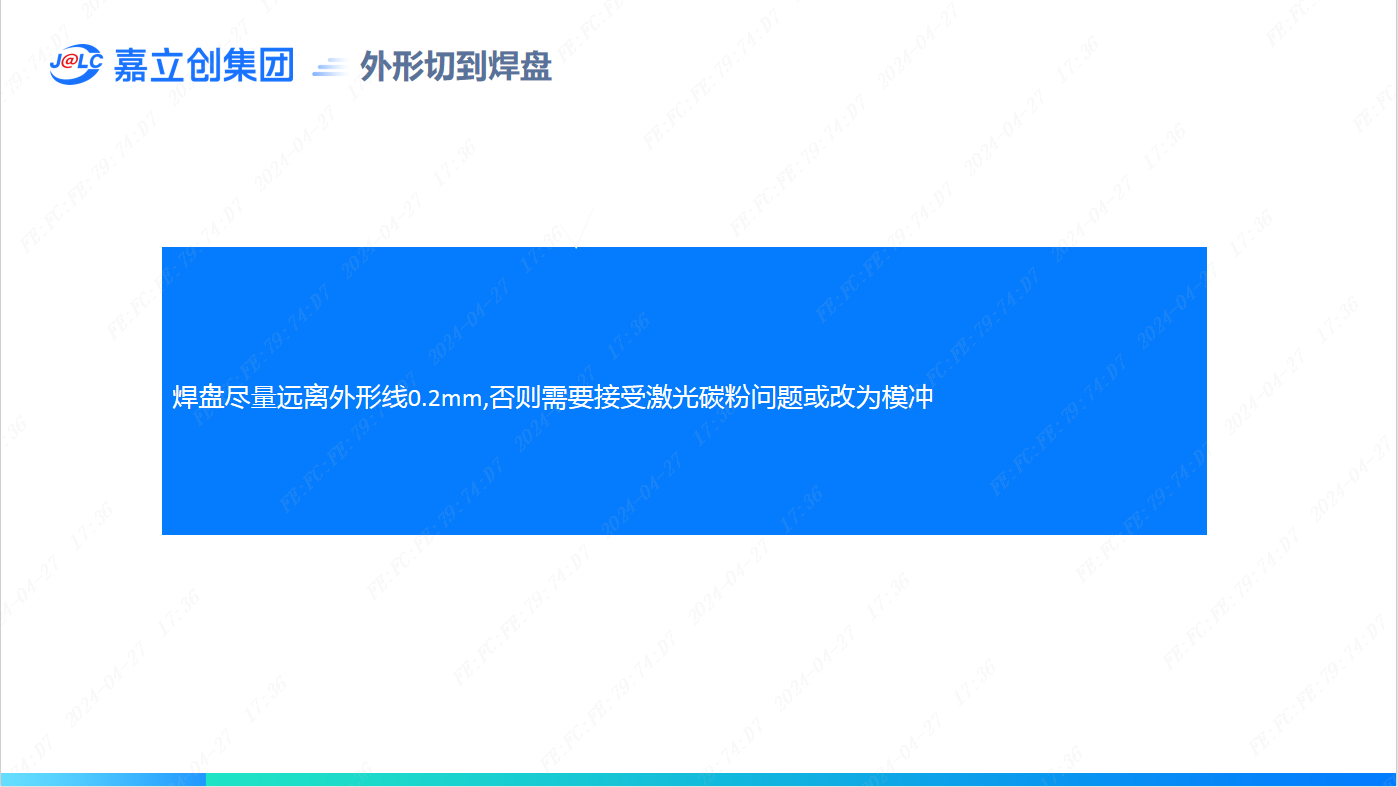

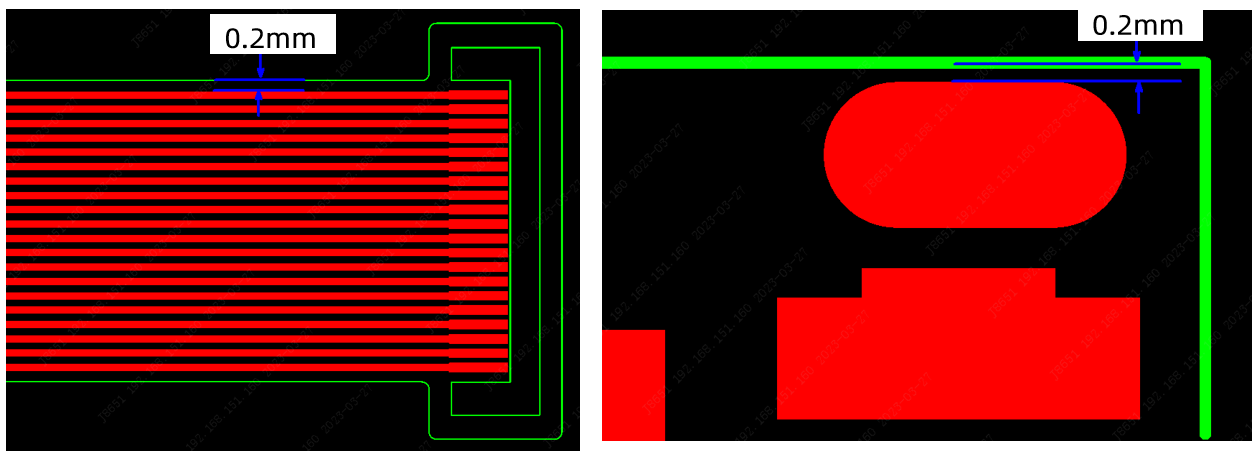

1.焊盘尽量远离外形线0.2mm,否则需要接受激光碳粉问题或改为模冲

2.走线或地铜也需离外形线0.2mm以上

二、外形切刀焊盘

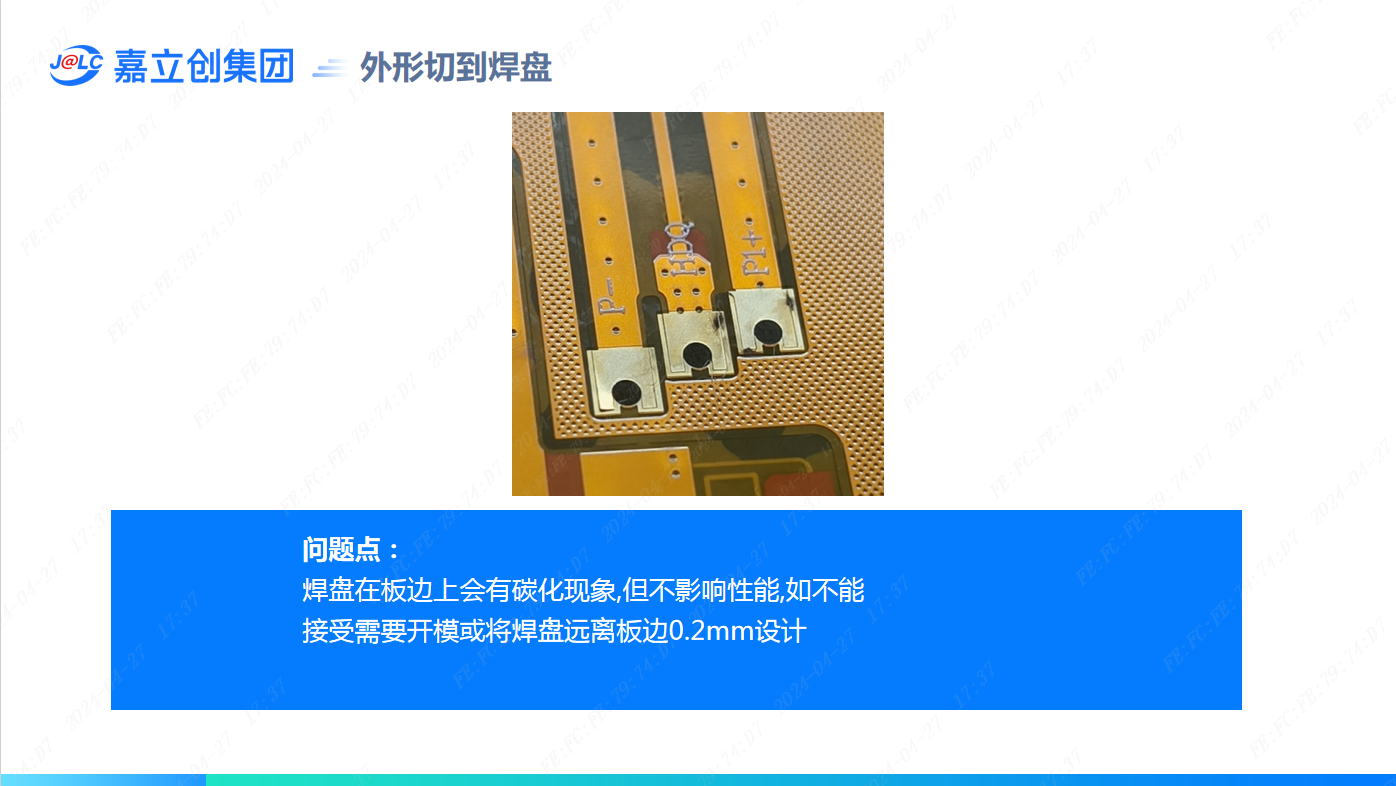

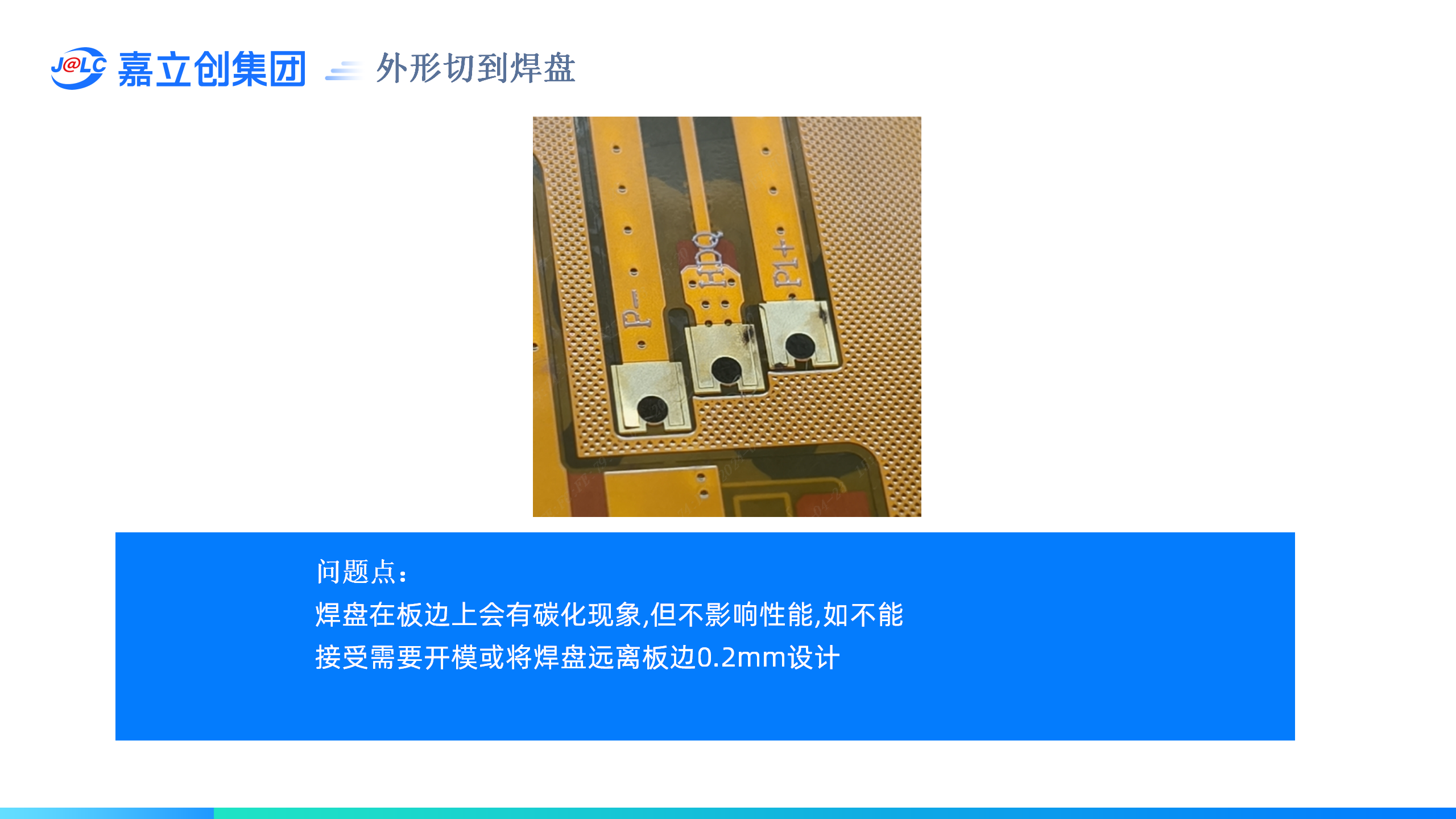

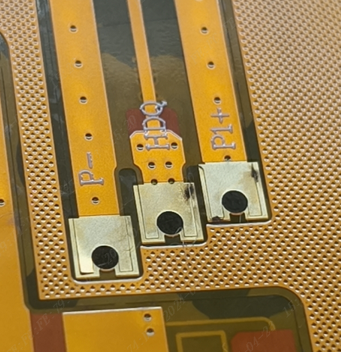

问题点：焊盘在板边上会有碳化现象,但不影响性能,如不能接受需要开模或将焊盘远离板边0.2mm设计。

三、走线或焊盘到外形的距离要求

问题点：走线或铜距外形要有0.2mm以上距离。

四、外形切到铜

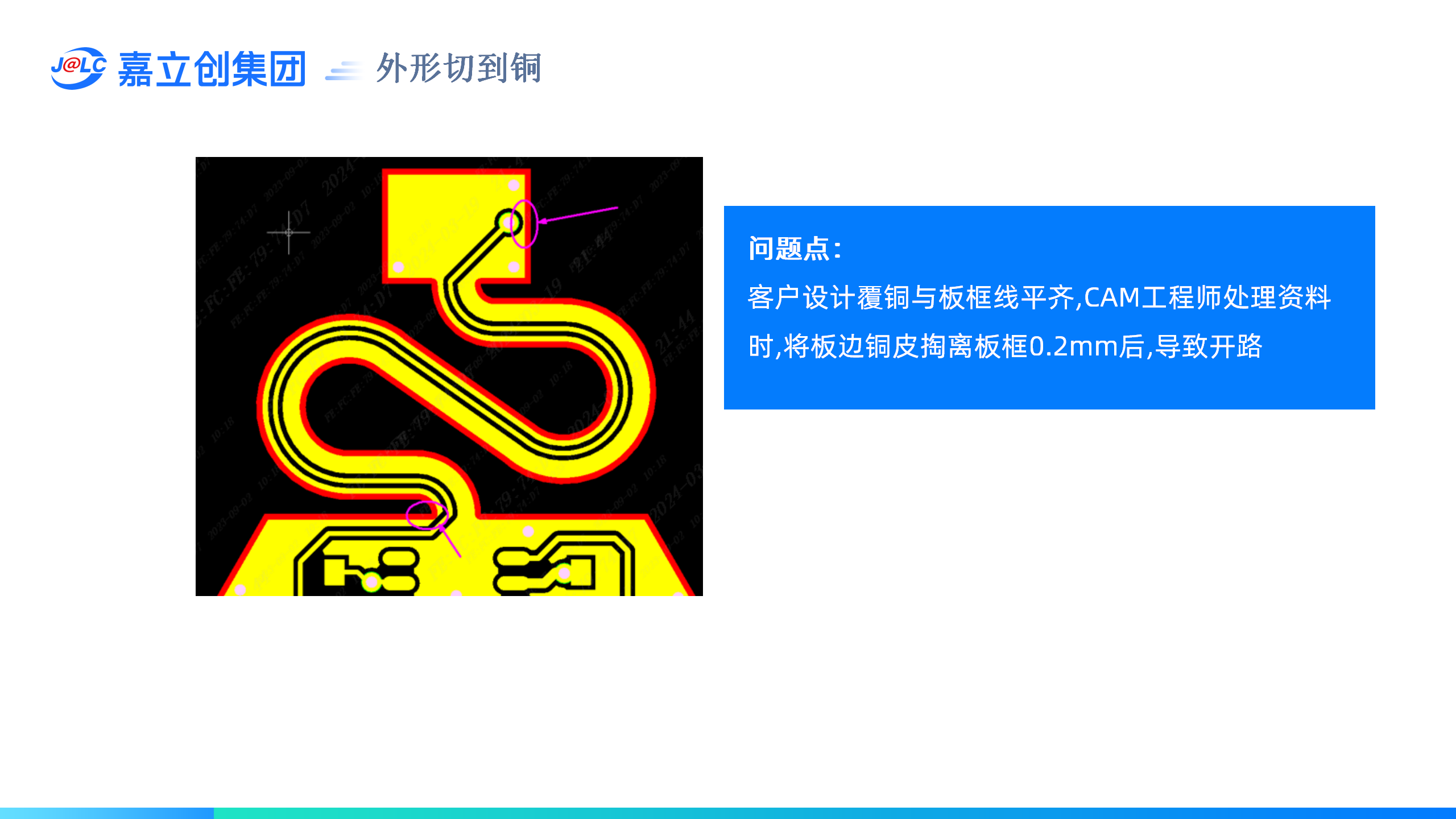

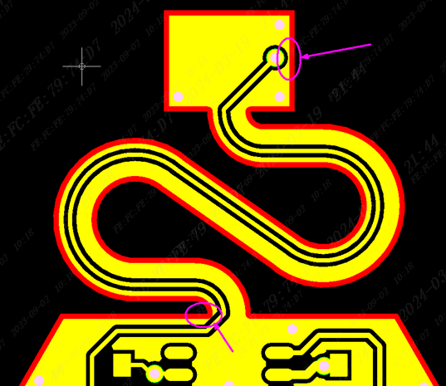

问题点：客户设计覆铜与板框线平齐,CAM工程师处理资料时,将板边铜皮掏离板框0.2mm后,导致开路。

五、覆铜与板框线平齐

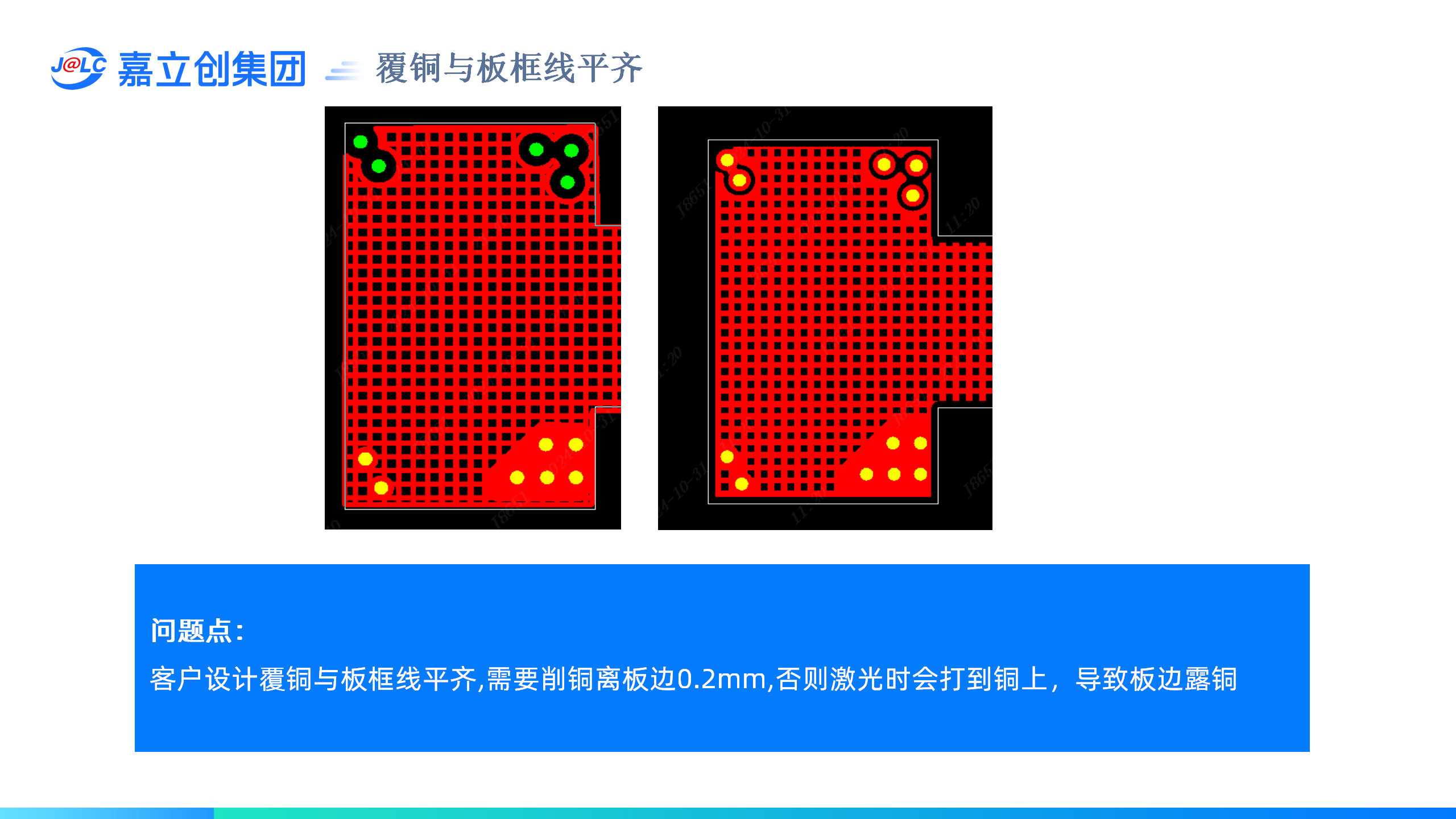

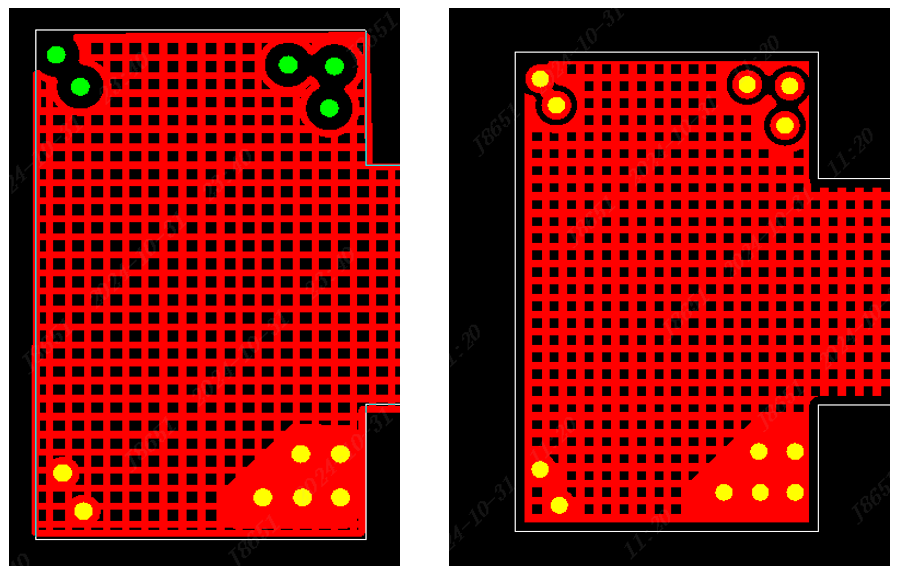

问题点：客户设计覆铜与板框线平齐,需要削铜离板边0.2mm,否则激光时会打到铜上，导致板边露铜。
