FPC小尺寸板是否有拼版

创建时间：2024-05-11 14:25更新时间：2026-08-06 10:24

16616

0

文档错误过时,我要反馈

【视频：FPC小尺寸板设计要求案例2026.7月9日 (1)(2).mp4】

一、小尺寸板要求

单板尺寸较小时,产线生产会比较麻烦,建议拼版制作

(1)FPC+SMT的板拼板其中一条边强制选用规格：7.9cm / 11.9cm / 24cm；

另一条边维持最低下限：≥7cm,小于此值需要拼版或补工艺边达到这个尺寸;

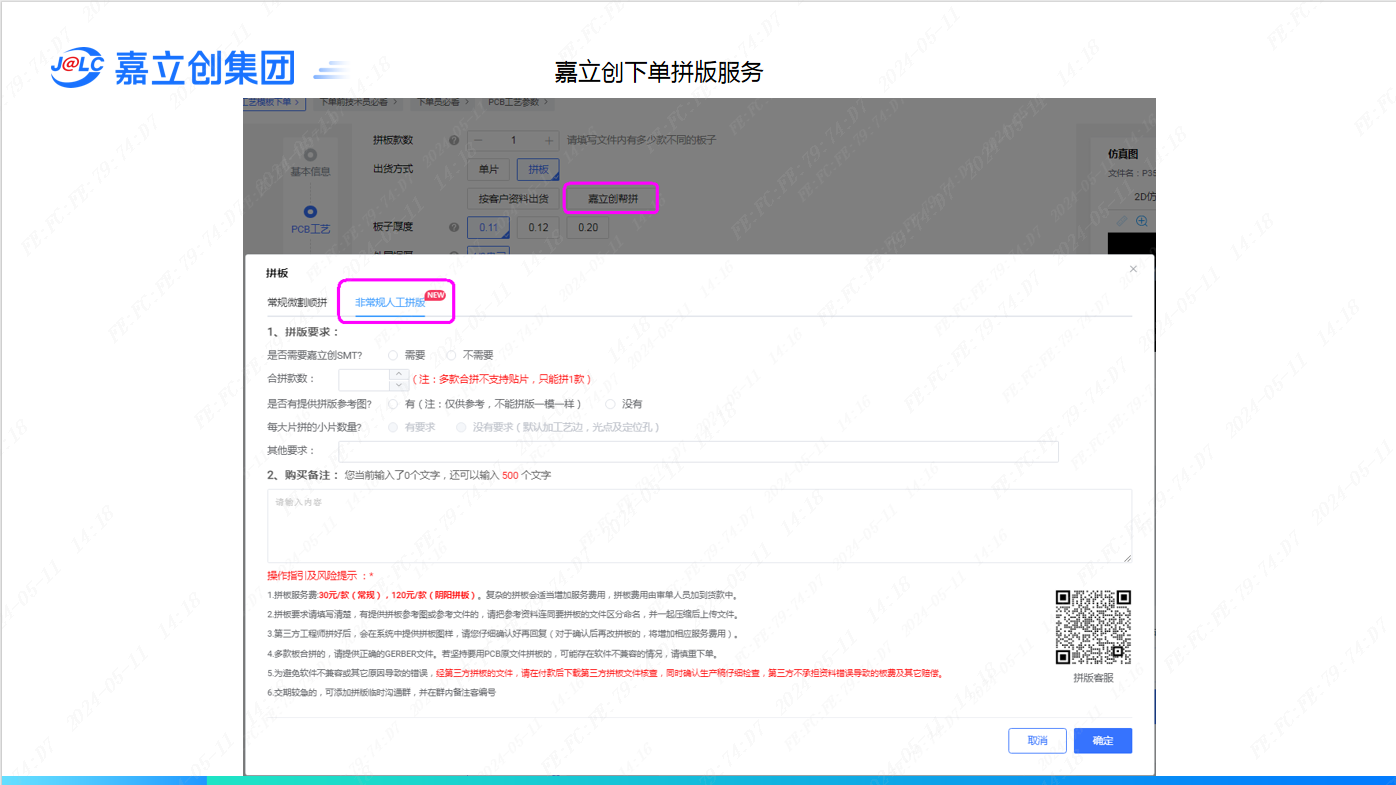

(2)单板尺寸小于50*50mm,建议拼版生产,异形的板可以在下单时选择嘉立创帮拼中的异形拼版;

(3)尺寸小于10*10mm的,必须要拼版,或选择微粘膜出货

二、小尺寸板案例

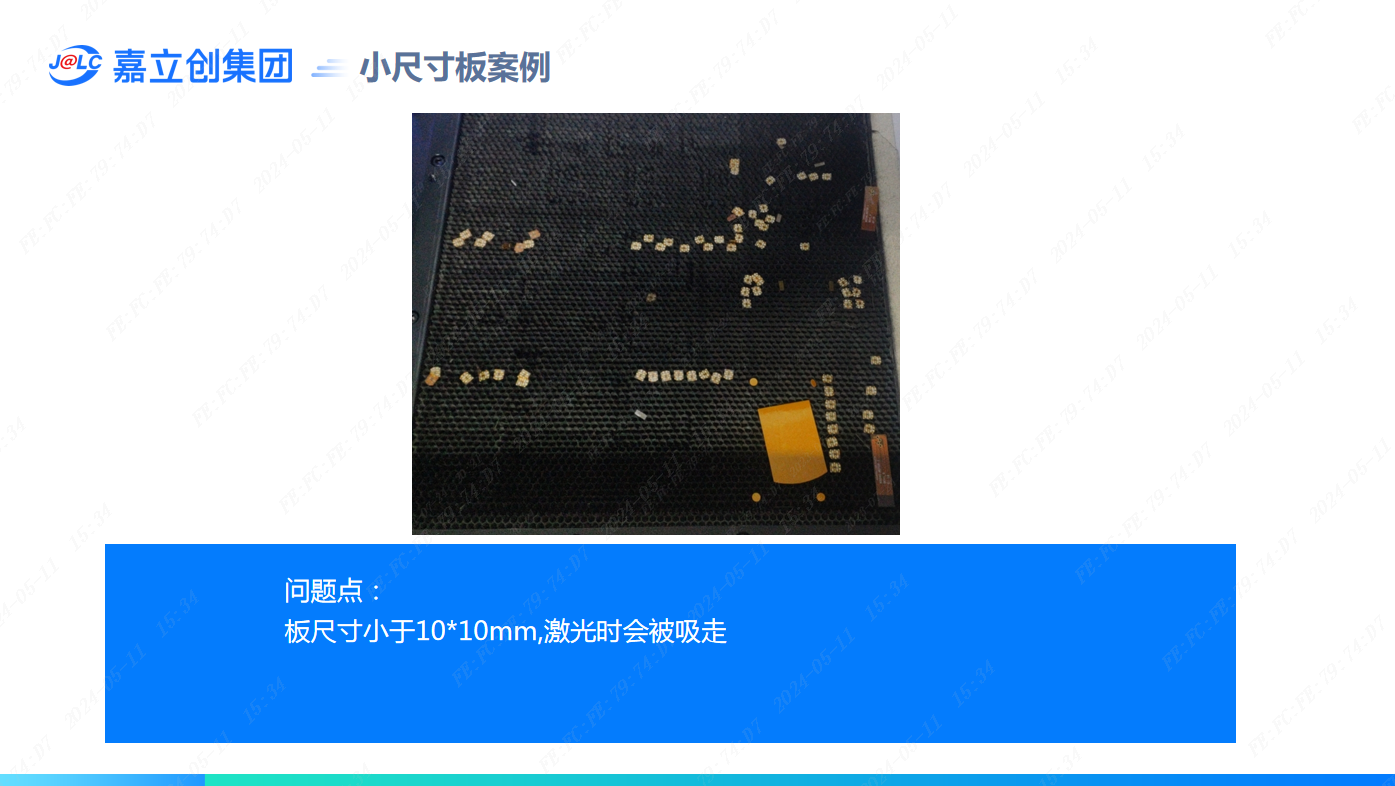

案例一：

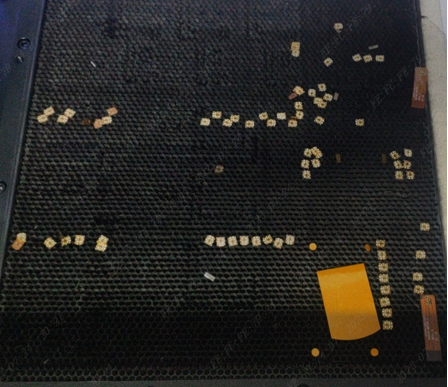

问题点：板尺寸小于10*10mm,激光时会被吸走。

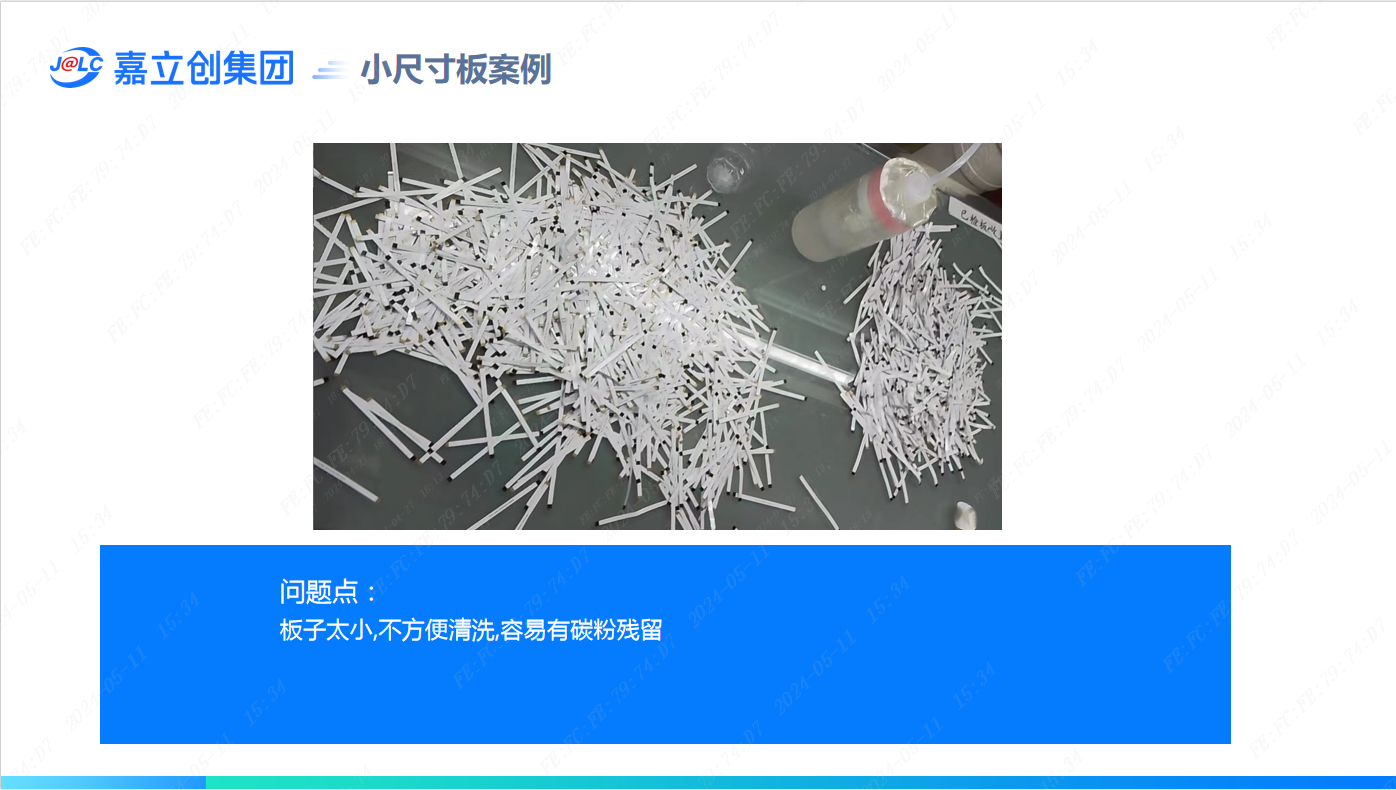

案例二：

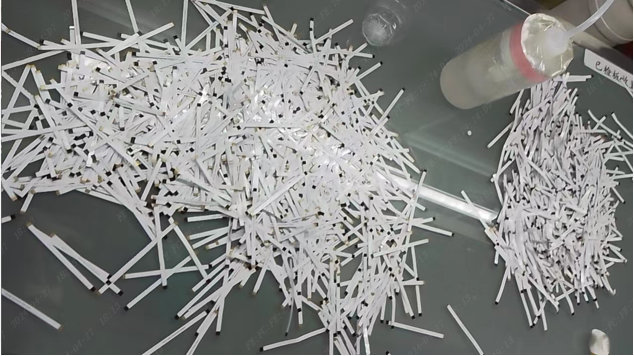

问题点：板子太小,不方便清洗,容易有碳粉残留

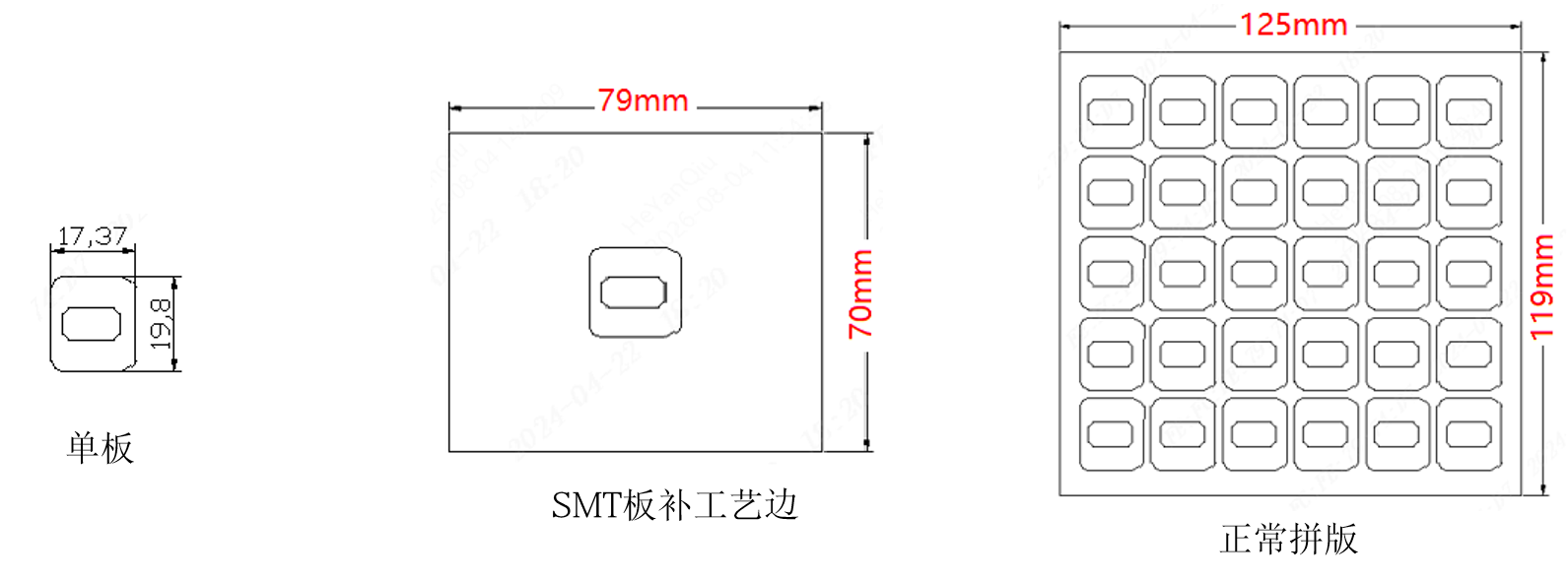

案例三：

建议：

FPC+SMT的板拼板其中一条边强制选用规格：7.9cm / 11.9cm / 24cm；

另一条边维持最低下限：≥7cm,小于此值需要拼版或补工艺边达到这个尺寸;
