技术指导:AD导出GERBER时提示PCB文件尺寸过大的解决方法
2023-03-03 12:00 12623 0

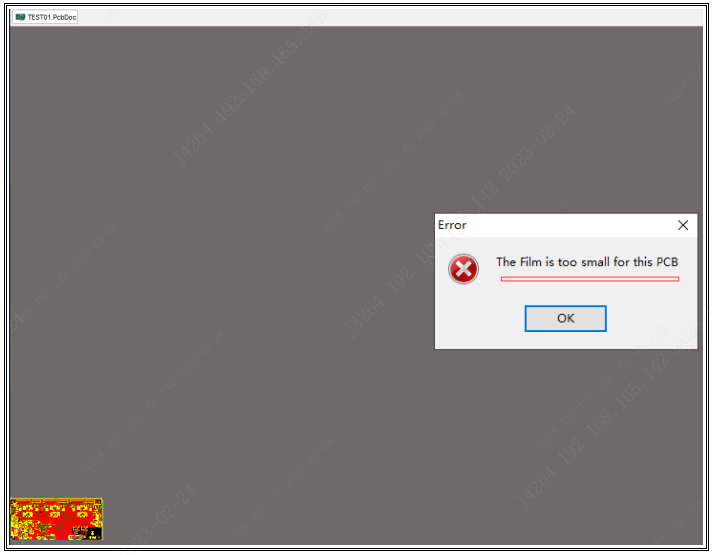

在使用AD软件输出GERBER时,有时会出现提示"PCB文件过大不能输出"的情况。

出现这种情况一般是因为这两个原因引起:

1)客户在原有的PCB文档上面重新设计新的文档,而疏忽把原来文档的数据没有删除干净

2)新设计PCB放置元器件时,板外较远的地方的元器件没有移到板内

通过点击键盘CTRL+PgDn(或者点击View-Fit Document)查看,如果整个PCB板偏在屏幕一角,那么就属于这两种情况了。这是因为离板外较远的地方有不相关的图案数据残留,在输出GERBER时软件误认为这些数据是有效的需要输出的,而整个画布的尺寸是有范围规定的,超过这个范围的数据就不能输出了。


解决方法:

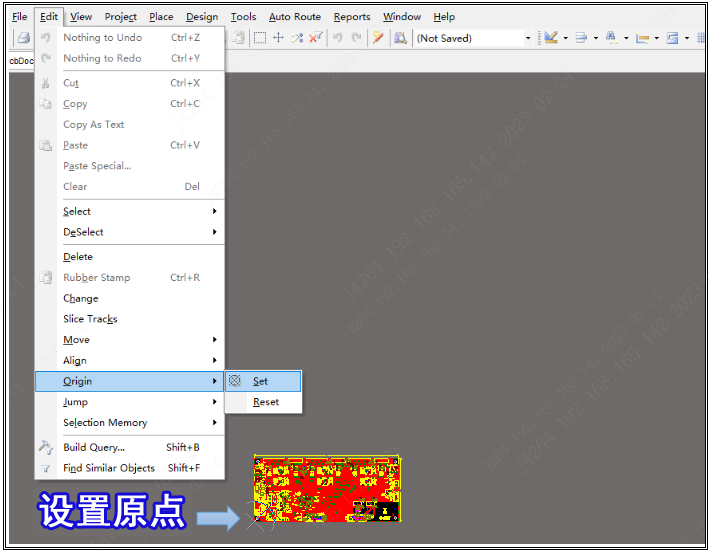

1) Edit-Origin-Set,在板左下角选一处设置原点

2)CTRL+A (或者点击Edit-Select-All)全选所有数据

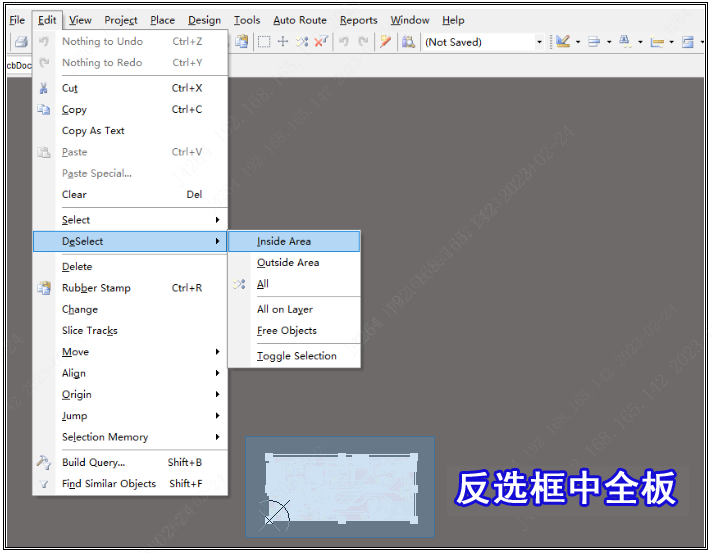

3)Edit-DeSelect-Inside Area拉个大框把板反选(即把原来全选中的板子图案处,通过反选把这些地方取消选择)

4)CTRL+X (或者点击Edit-Cut)剪切掉选择的部分(即把已选中的非板子图案全部删除掉)

5)重点:仔细检查单支文件是否正确?避免多删除不相关的图案

6)输出GERBER文件和钻孔文件(点此查看详细步骤
