嘉立创 PCB打样 设计优化:一个铺铜引发的"错案"

设计优化:一个铺铜引发的"错案"
更新时间:2025-07-08 16:31
31821
5
文档错误过时,
我要反馈

一些工程师在设计PCB时,铺铜方式不正确,往往导致一些意想不到的"错案",导致问题发生:


■ 第一种情况:AD设计采用FILL铺铜

打开图表显示2590个FILL填充块,这款文件是画了多长时间呀,每个边边角角都用FILL在填充!

花了很长时间,反而易出现问题。可能部分Layout工程还不了解什么是Fill,如下图

铺铜请选择下图(放置多边形铺铜),不要运用FILL(放置填充)

大量运用Fill(放置填充)直接会造成无法生成GERBER(光绘)文件,从而漏失数据。


■ 第二种情况:AD设计采用FILL铺铜后造成开短路

运用Fill铺铜会造成板子开路和短路及无法生成Gerber(光绘文件),正确的Layout布线请采用多边形铺铜,连接某一网络,它会按软件规则自动避开其它网络。

而Fill填到哪里就连接到哪里,填不到位会造成开路。比如下图的开路案例:

重点提醒:采用焊盘与FILL块相邻放置,没有重叠和连接情况下,就会出现断开现象!


短路案例


软件里大量运用FILL填充块设计焊盘或者敷铜会产生文件无法生成Gerber文件。因为软件里D码是有限的只有999个D码(设计工程这个D码别说不懂)。

下图生成GERBER文件提示问题报告反馈gerber-无法匹配fill.pcbdoc的所有形状。

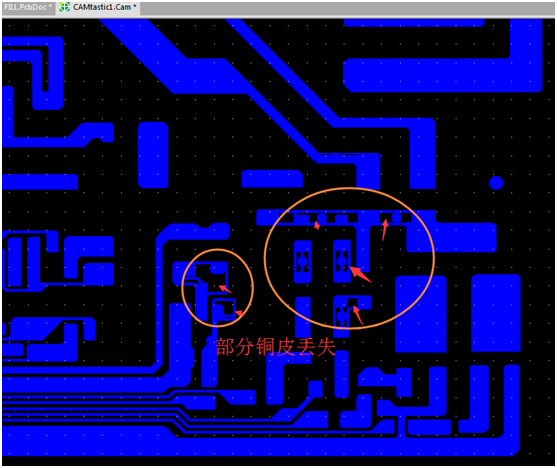

生成的GERBER文件丢失元素

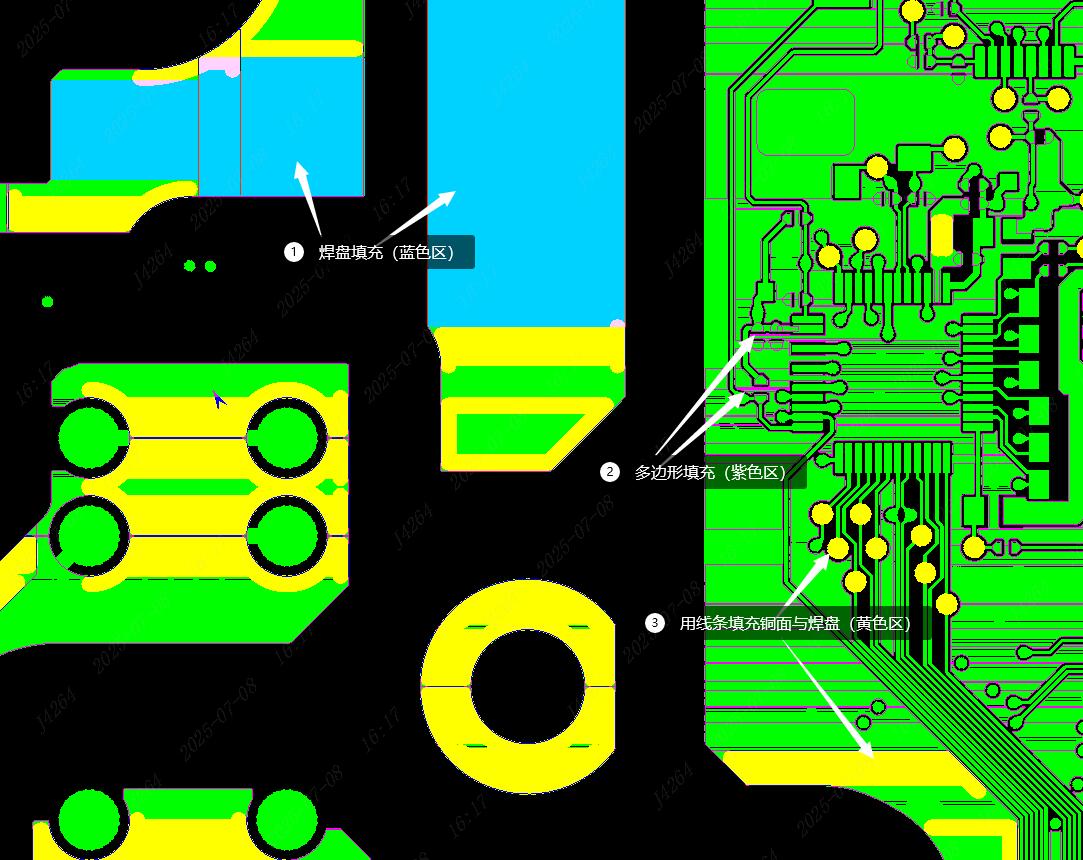

■ 第三种情况:使用焊盘、线条、多边形铺铜

铺铜采用焊盘,线条,多边形等多种形式,且焊盘与铜面采用同样大小的线条填充,导致工程CAM处理时不好筛选与分开优化处理。

建议铺铜要么全用多边形,要么全用单独大小的线条填充(不要与导电线路采用同样的D码)

互动评论 5
注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(5***3A) 2025-07-01 14:07:40
0
那开窗呢,我多边形铺top solder层铺不了,只有边框没有内容。所以都直接填充,在嘉立创也能打板
官方工作人员(5***9A) 2025-07-01 14:42:28
一般的PAD焊盘可以设置开窗,若是大面积开窗,可以用FILL画出来
客户(4***2A) 2023-02-28 17:20:31
0
Polygon Plane
客户(4***2A) 2023-02-28 17:18:51
0
用多边形敷铜会有你说的这种情况么 ?

官方工作人员(5***26) 2023-02-28 17:41:52

您好,铺铜一定要有重叠的,具体您可以输出GERBER放大后查看效果,谢谢!

客户(3***4A) 2022-07-17 19:58:38
2
我也是第一次听说D码,方便科普一下。
官方工作人员(5***26) 2022-07-18 09:25:47

比如有两个焊盘,一个大小为1MM,一个大小为2MM,那么反馈在GERBER文件中就会分别用一个D码代号表示,比如D10表示1MM大小,D11表示2MM大小。一个文件中所有的焊盘,线条等都会有这个对应的D码来表示大小的,如果太多的话,超出软件输出范围的,就会出错的。因为像FILL这种填充铜面的方法不要用,采用同一宽度的线条(如0.1MM)来填充铜面,就相当于一个D码的,这样就大大减小D码表,也会减小文件的大小的,谢谢!

客户(1***6A) 2023-05-20 09:32:34
那AD20的实心区域、实心铺铜是不是也是占用比较多的D码?
刘***(3***3A) 2020-07-10 15:25:07
4
第一次听说D码。。。
王**(2***3W) 2020-07-13 10:41:09
确实没有听过,麻烦小编科普一下
洪**(6***7A) 2020-11-26 01:38:40
12345678
