请问我想画个和图片一样把整个铜裸漏在表面上的pcb 在ad里怎么操作呢
1***0A
466
1
<img src='/uploadfiles/image/20210728/1627442186821021354.png' title='1627442186821021354.png' alt='微信图片_20210728111410.png'/>
点赞
互动评论 1
登录
或
注册
后才可以留言哦!
官方工作人员(5***5G)
2021-07-28 17:28:40
0

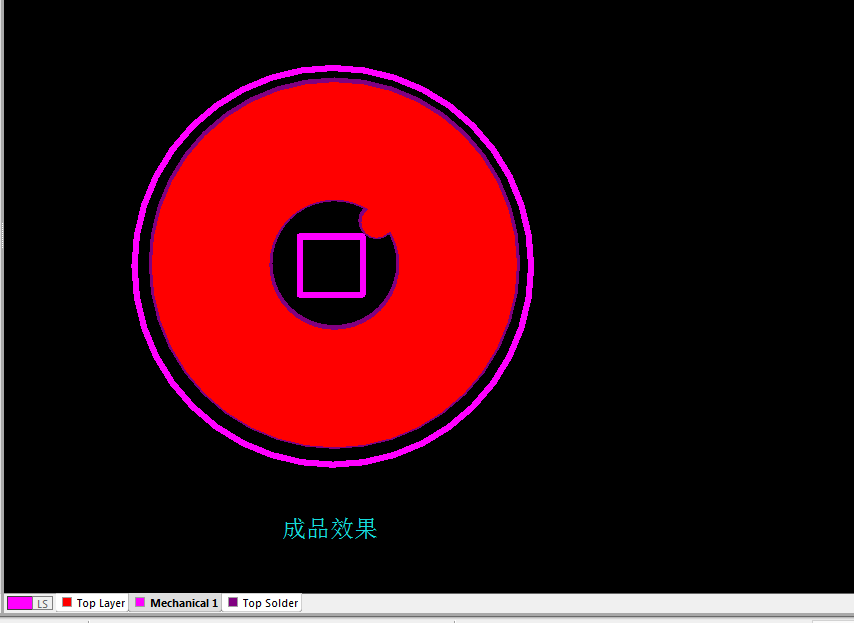

楼主,建议文件整板开窗设计,选择沉金工艺(设计如下图)。
嘉立创工艺满足不了裸铜工艺,采用的是N款合拼作业加工,表面不上阻焊油,外露出来的铜皮,导线或焊盘要么喷锡,要么沉金。
