嘉立创SMT贴片:可贴工艺\数量\交期\收费介绍

创建时间:2022-10-18 16:43更新时间:2026-11-04 10:22
1649836
0
文档错误过时,我要反馈

嘉立创贴片,采用日本雅马哈高速贴机,8台机组成一条流水线,共9条样板流水线;

小批量产线配备:100台全新贴片机,单机为一条生产线,每条线配备了SPI、AOI 等设备确保焊接品质,单独开钢网,单独上线生产。



努力帮用户解决PCB样板、小批量,焊接难、器件难、交期难的问题;

可接V割拼板、双面贴、插件;可接客供元器件。



一、尺寸范围与工艺



(1)双面板 支持的尺寸范围:



经济型 最小: 10mm X 10mm ; 单板最大: 590mm X 470 mm;



标准型 最小: 70mm X 70mm ; 单板最大: 510mm X 460 mm;



(2) 多层板 支持的尺寸范围:



经济型 最小: 10mm X 10mm ; 单板最大:570mm X 470 mm;



标准型 最小: 70mm X 70mm ; 单板最大: 510mm X 460 mm;



(3)拼板建议尺寸:

板厚1.0MM含以下,拼版建议100*150mm

板厚1.2MM,拼版建议150*200mm

板厚1.6MM,拼版建议180*200mm

板厚2.0MM,拼版建议200*200mm



注:拼版宽度的数量建议不超过5片(工艺边对工艺边的方向),避免因拼板过多造成形变的风险。

拼版尺寸范围内的小板数量不建议超10个,如超10个小板,建议拼板后尺寸控制在100*100MM内。



(4)工艺:



a:经济型可接板厚为0.8mm、1,0mm、1.2mm、1.6mm;

局限:不支持潮敏、中低温、沉板与夹板式结构,片式元件<0402、IC pin间距<0.4mm、BGA球径间距<0.5mm等精密器件。



b:标准型所有板厚均可接贴片,没有限制,下单不能选SMT的工艺,请联系嘉立创客服。



二、收费模式





三、器件物料

嘉立创采用的是包工包料模式,所有可以贴的物料由嘉立创提供;

对于嘉立创没有的型号可以申请增加; 有型号没有数量的可以邮寄。

客户可以在嘉立创提前备货:https://www.jlc.com/portal/t7i22408.html



四、经济型/标准型

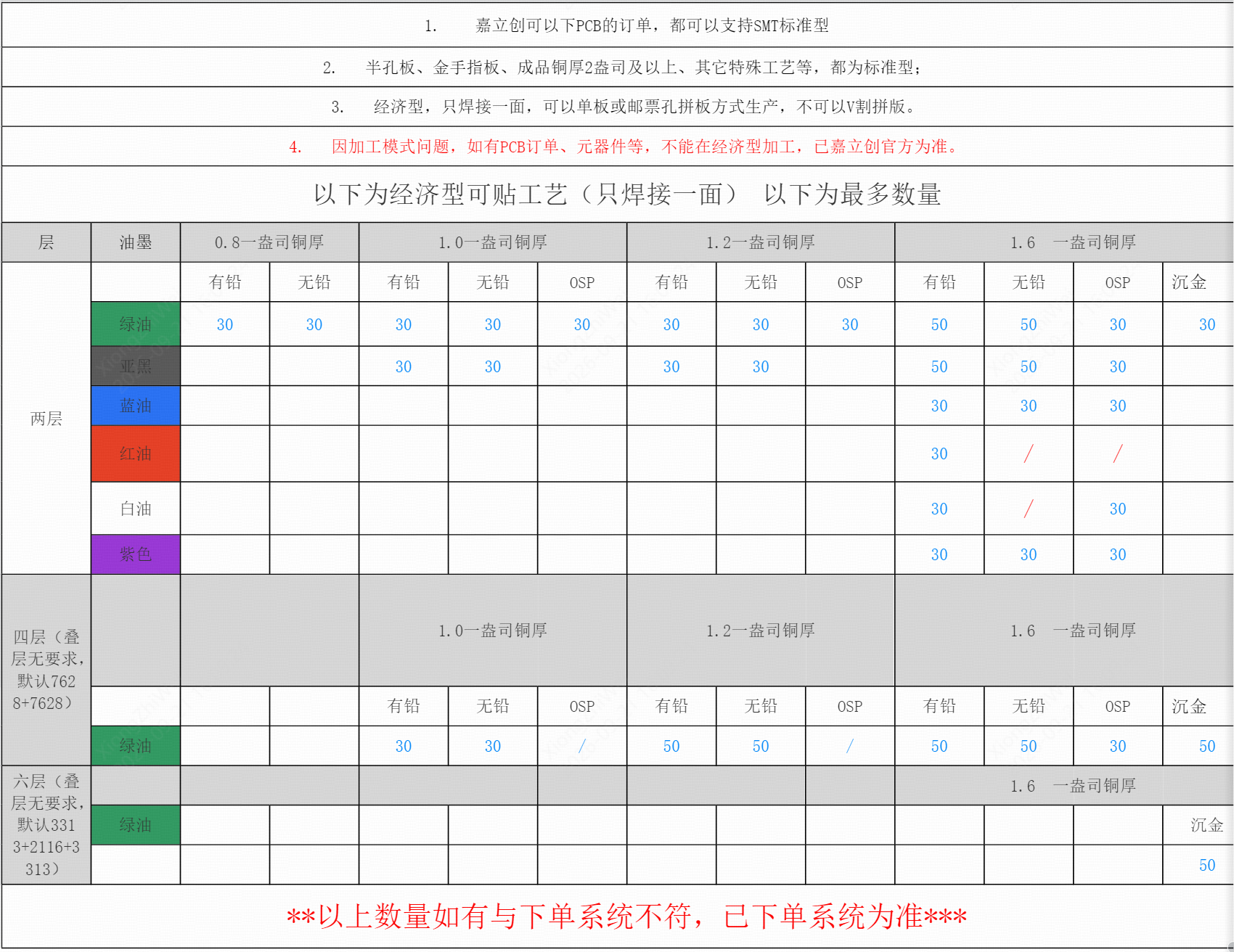

五:经济型可以接工艺:

SMT教程汇总:https://www.jlc.com/portal/server_guide_22101.html
