再上新工艺,嘉立创开通盲槽工艺
2024-09-19 16:29 12115 4

随着电子信息产业的发展,为实现更多功能,线路板密度越大越大,电子元器件体积越来越小,功率也就越来越大,那么随之而

来散热就是一个需要解决的问题了。

为了解决散热问题,人们开放了铝基\铜基这样的金属基板。但是对于高多层高频率的要求,这样的金属基板不能满足,于是采用

在常规的FR4板内,通过数控机床控制深度挖出盲槽,凹下去的地方埋入元器件或散热铜块,将器件组装好后散热。

另外,也有使用盲槽固定产品等其它功能。

嘉立创通过试验,已经成功开发出此类盲槽,可以制作有铜或无铜盲槽(如下图)

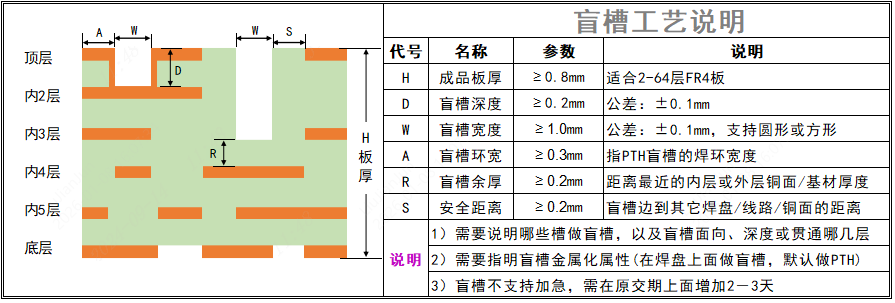

制作盲槽的参数如下:

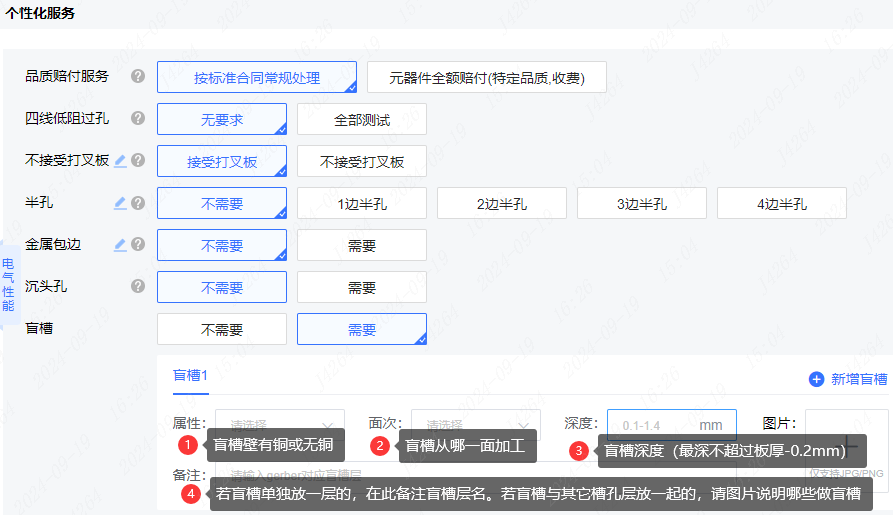

对于需要制作盲槽的,我们在下单“个性化服务”页面有相应选项及支持上传盲槽示意图

【温馨提示】

1.盲槽属于特殊工艺,不支持加急,交期会后延1-2天

2.单面板暂未开通盲槽,有此类散热要求的可以考虑铝基板、铜基板或改为双面板工艺
