FPC文字是否按要求设计

创建时间：2024-04-27 16:47 更新时间：2026-07-29 16:47

11021

0

文档错误过时,

我要反馈

【视频：FPC文字设计案例2026.7.1.mp4】

一、文字设计注意事项

1.标示字符需设计在板外

2.底层字符需镜像

3.文字不能设计在焊盘上

4.文字高度0.8mm，字符线宽0.12mm

5.补强上有丝印要求时，下单“补强是否有丝印”这个选项要选“有丝印”

二、文字设计不合理案例

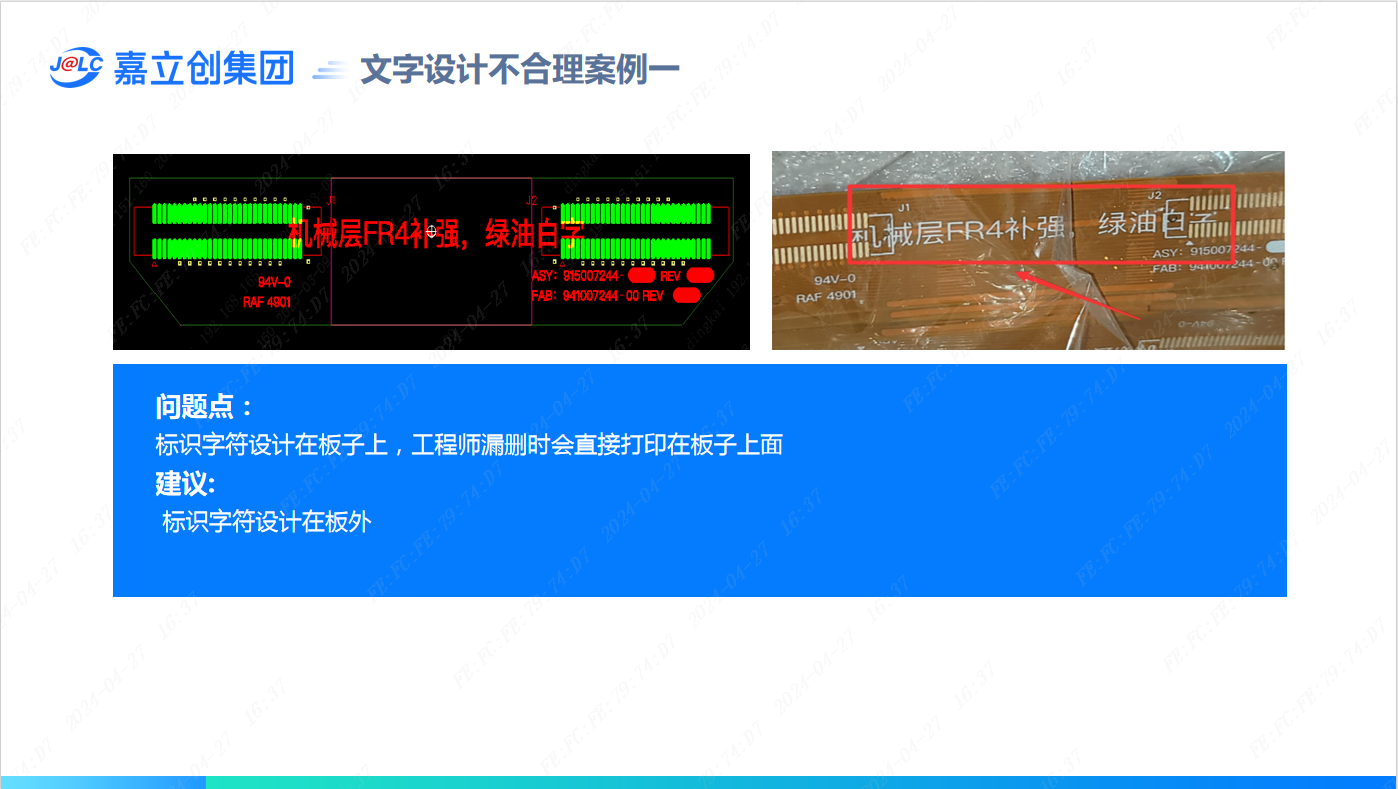

案例一：

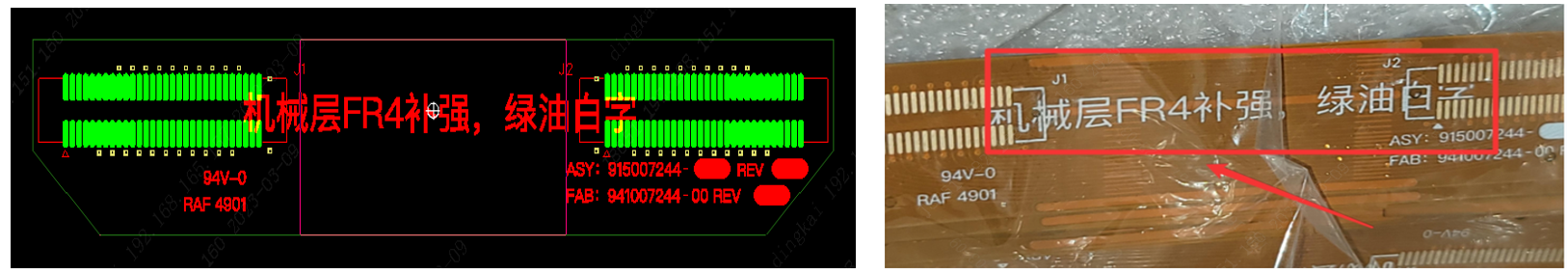

问题点：标识字符设计在板子上，工程师漏删时会直接打印在板子上面。

建议：标识字符设计在板外。

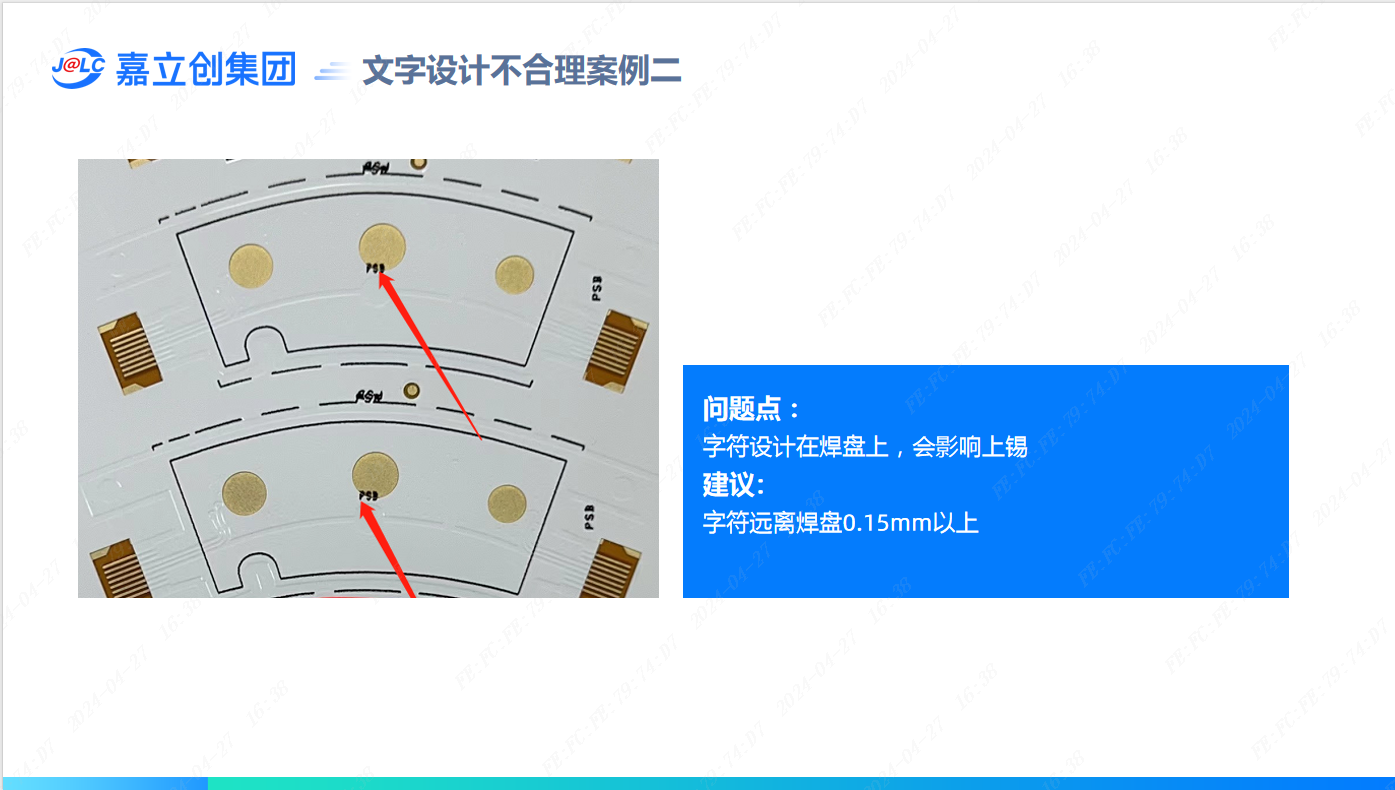

案例二：

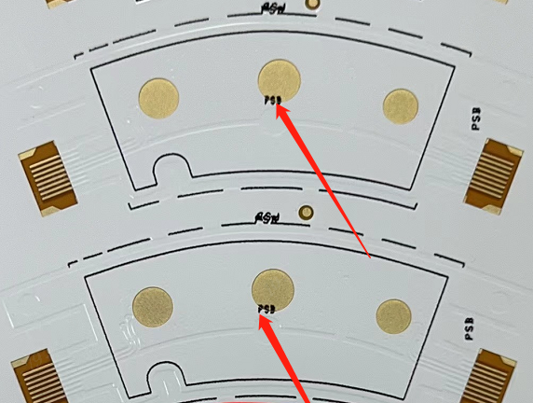

问题点：字符设计在焊盘上，会影响上锡。

建议：字符远离焊盘0.15mm以上。

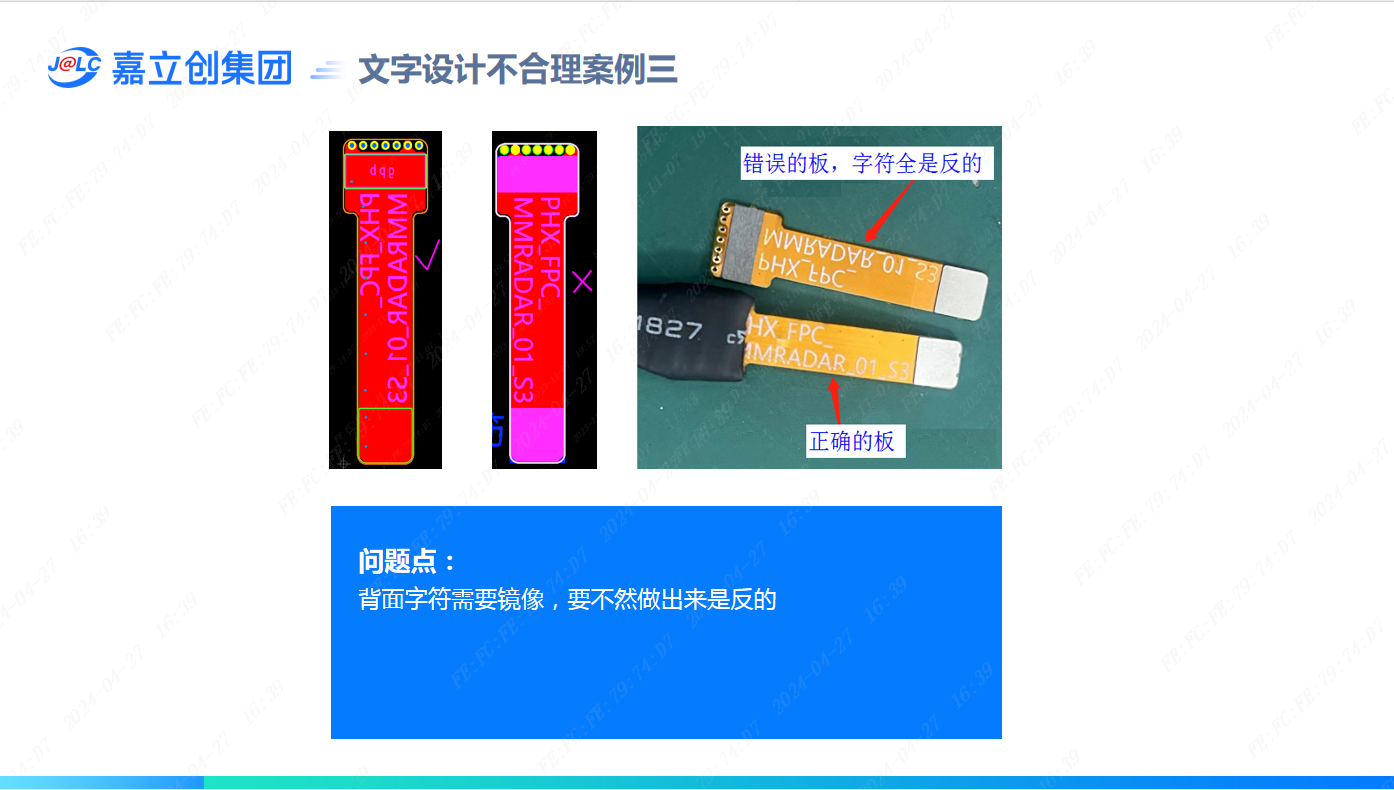

案例三：

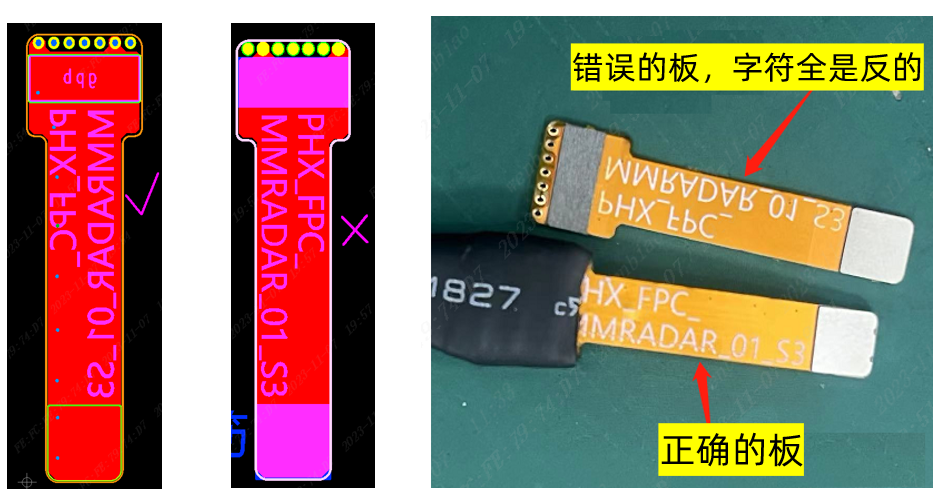

问题点：背面字符需要镜像，要不然做出来是反的。
